SAIP-M12GM8W-3-10U
SAIP-M12GM8W-3-10U
Disegno quotato
Male, straight
SAIP-M12GM8W-3-10U
Disegno quotato
Angled socket
SAIP-M12GM8W-3-10U
Schema dei poli
Male
SAIP-M12GM8W-3-10U
Schema dei poli
Socket
SAIP-M12GM8W-3-10U
Schema elettrico
Schaltbild
SAIP-M12GM8W-3-10U
L'utensile ideale: Screwty ® con funzione di coppia
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIP-M12GM8W-3-10U

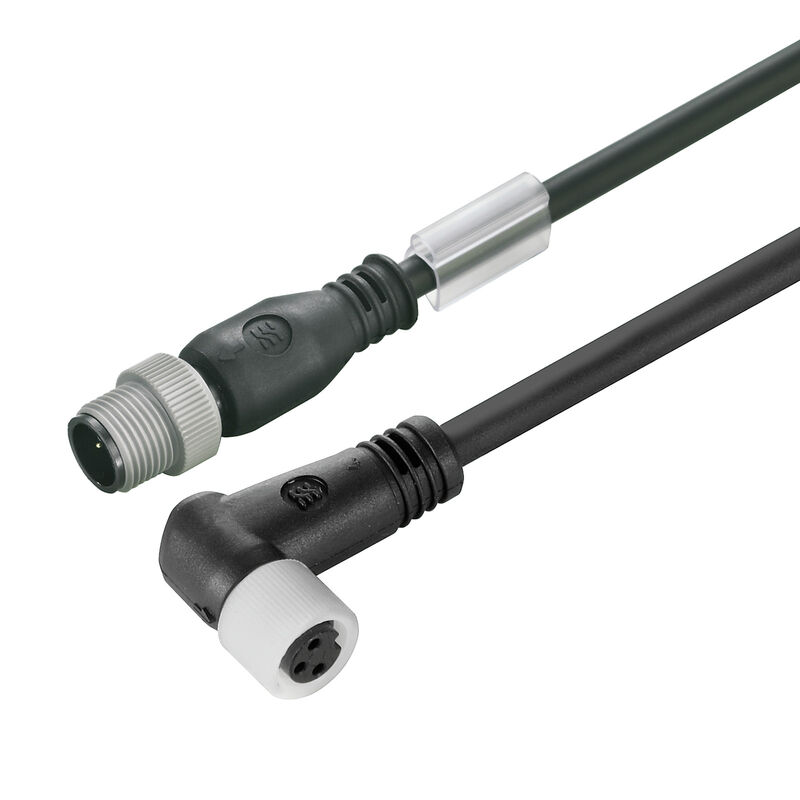

Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 10 m, perno, dritto - presa, 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1220621000
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 6 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Version
Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 10 m, perno, dritto - presa, 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
1220621000
Tipo
SAIP-M12GM8W-3-10U
GTIN (EAN)
4050118216059
CPZ
1 Pezzo

Dimensioni e pesi

Diametro
3,6 mm
Peso netto
193,6 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

PP
Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
10 x diametro cavo
Bending radius, min., stationary
5 x diametro cavo
Configurable cable length
No
Core cross-section
0,25 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Drain wire integrated
No
Halogen
No
Hydrolysis and microbe resistant
Sì
Irradiation crosslinked
No
Kodowanie kolorami
marrone
blu
Nero
Kábelhossz
10 m
Köpeny színe
Nero (simile a RAL 9005)
Olajokkal szembeni ellenállás
Sì
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Resistance to spread of flame
Conforme alla norma IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Sheath material
PUR
Shielded
No
Speed
3,33 m/s
Welding spark resistance
No
Диапазон температур, движущ.
-25...60 °C
Диапазон температур, стацион.
-50...80 °C
Длина скручивания
1 m
Количество контактов
3
Наружный диаметр
3.6 mm + 0.15 mm
Прочность при кручении
180 °/m
Устойчивые к каплям сварочного металла
No
Циклы изгиба при скручивании
> 5 Mio.
케이블 캐리어에 적합
Sì

Dati tecnici generali

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
M12 = codificato A / M8 = nessuna codifica
Coppia di serraggio
M8: 0,5 - 0,6 Nm
M12 (plastica): 0,9 - 1,1 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12 / M8
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
LED
No
Materiale anello filettato
Plastica
Materiale base della custodia
PUR
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
dorata
Tensione nominale
60 V
Versione
perno, dritto - presa, 90°

Proprietà elettriche

Tensione nominale
60 V
Сопротивление изоляции
108 Ω

Standard generali

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Norme

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato A, IP69, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
M8, IP69, Contatto femmina, Angolato a 90°, Plastica, non schermate

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
