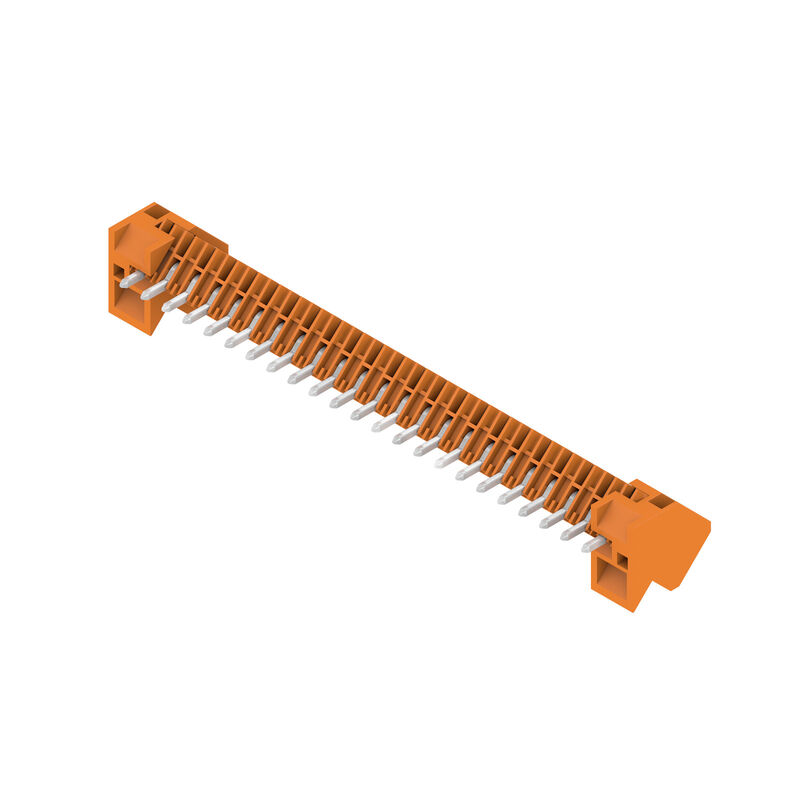

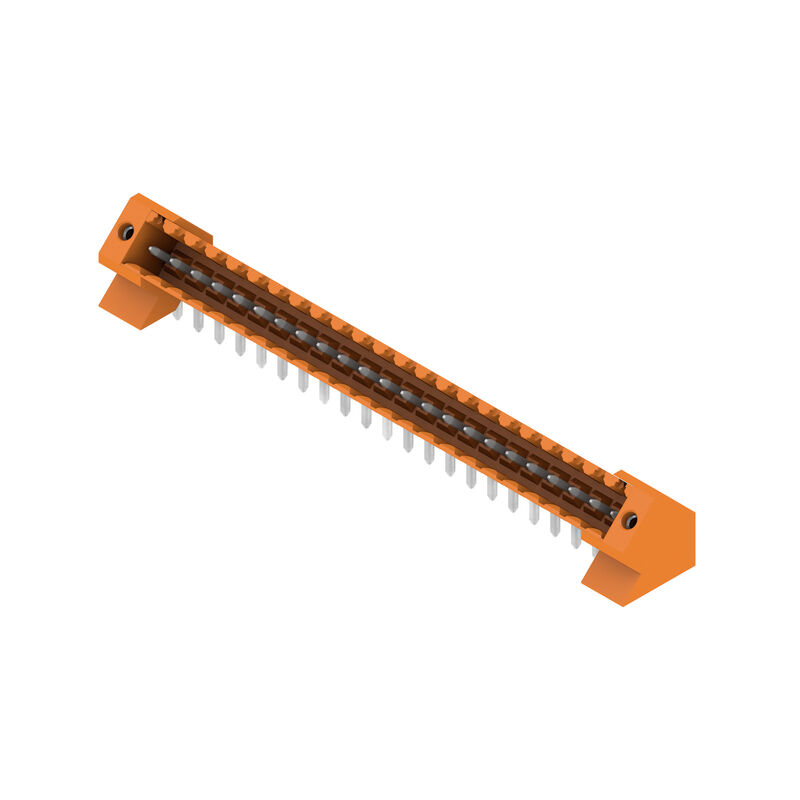

SL 3.50/23/135F 3.2SN OR BX
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 23, 135°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte
Référence produit
1643540000
Propriétés
| Version | Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT, 3.50 mm, Nombre de pôles: 23, 135°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte |
| Référence | 1643540000 |
| Type | SL 3.50/23/135F 3.2SN OR BX |
| GTIN (EAN) | 4008190282301 |
| Qté. | 18 Pièce |
| Indices de produit |
IEC: 320 V / 15 A UL: 300 V / 10 A |
| Emballage | Boîte |
| Profondeur | 13,2 mm |
| Profondeur (pouces) | 0,52 inch |
| Hauteur | 16,2 mm |
| Hauteur (pouces) | 0,638 inch |
| Hauteur version la plus basse | 13 mm |
| Largeur | 87,5 mm |
| Largeur (pouces) | 3,445 inch |
| Poids net | 8,25 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Signal - série BL/SL 3.50 |
| Type de raccordement | Raccordement sur platine |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Pas en mm (P) | 3,5 mm |
| Pas en pouces (P) | 0,138 " |
| Angle de sortie | 135° |
| Nombre de pôles | 23 |
| Nombre de picots par pôle | 1 |
| Longueur du picot à souder (l) | 3,2 mm |
| Tolérance sur la longueur du picot à souder | +0,1 / -0,3 mm |
| Dimensions du picot à souder |
d = 1,2 mm
octogonal |
| Dimension du picot à souder = tolérance d | 0 / -0,03 mm |
| Diamètre du trou d'implantation (D) | 1,4 mm |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| L1 en mm | 77 mm |
| L1 en pouce | 3,031 " |
| Nombre de séries | 1 |
| Nombre de pôles | 1 |
| Protection au toucher selon DIN VDE 57 106 | protection doigt enfiché/ protection appui de la main non enfiché |
| Protection au toucher selon DIN VDE 0470 | IP 20 enfiché/ IP 10 non enfiché |
| Résistance de passage | ≤5 mΩ |
| Codable | Oui |
| Force d'enfichage/pôle, max. | 10 N |
| Force d'extraction/pôle, max. | 10 N |
| Couple de serrage |
|
| Matériau isolant | PBT |
| Couleur | Orange |
| Tableau des couleurs (similaire) | RAL 2000 |
| Groupe de matériaux isolants | IIIa |
| Indice de Poursuite Comparatif (CTI) | ≥ 200 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Structure en couches du raccordement soudé | 1...3 µm Ni / 2...4 µm Sn mat |
| Structure en couches du contact mâle | 1...3 µm Ni / 2...4 µm Sn mat |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 100 °C |
| Plage de température montage, min. | -30 °C |
| Plage de température montage, max. | 100 °C |
| testé selon la norme |
IEC 60664-1
IEC 61984 |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 15 A |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 11 A |
| Courant nominal, nombre de pôles min. (Tu = 40 °C) | 13 A |
| Courant nominal, nombre de pôles max. (Tu = 40 °C) | 9 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 320 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 160 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 160 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 2,5 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 2,5 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 2,5 kV |
| Tenue aux courants de faible durée | 3 x 1s mit 100 A |
| Institut (CSA) | CSA |
| Certificat Nº (CSA) | 154685-1318353 |
| Tension nominale (groupe d'utilisation B / CSA) | 300 V |
| Tension nominale (groupe d'utilisation D / CSA) | 300 V |
| Courant nominal (groupe d'utilisation B / CSA) | 10 A |
| Courant nominal (groupe d'utilisation D / CSA) | 10 A |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Institut (UR) | UR |
| Certificat Nº (UR) | E60693 |
| Tension nominale (groupe d'utilisation B / UL 1059) | 300 V |
| Tension nominale (groupe d'utilisation D / UL 1059) | 300 V |
| Courant nominal (groupe d'utilisation B / UL 1059) | 10 A |
| Courant nominal (groupe d'utilisation D / UL 1059) | 10 A |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Emballage | Boîte |
| Longueur VPE | 113 mm |
| Largeur VPE | 72 mm |
| Hauteur VPE | 58 mm |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Remarques |
• Autres variantes sur demande • Surfaces de contact dorées sur demande • Courant nominal par rapport à la section nominale et au Nb min. de pôles. • Sur le schéma, P = pas • Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables. • Pour un support mécanique supplémentaire des connecteurs mâles avec bride à visser (…F), nous recommandons un presse-étoupe supplémentaire avec vis de fixation (vis de tôle ISO 1481-ST 2.2x4.5 C ou ISO 7049-ST 2.2x4.5 C – voir Accessoires). Presse-étoupe uniquement autorisé avant la soudure. • Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement • Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois |
