Propriétés
Version | Protection contre la surtension, Basse tension, Accessoires, Parafoudre de rechange, TT nur für N-PE |
Référence | 1351990000 |

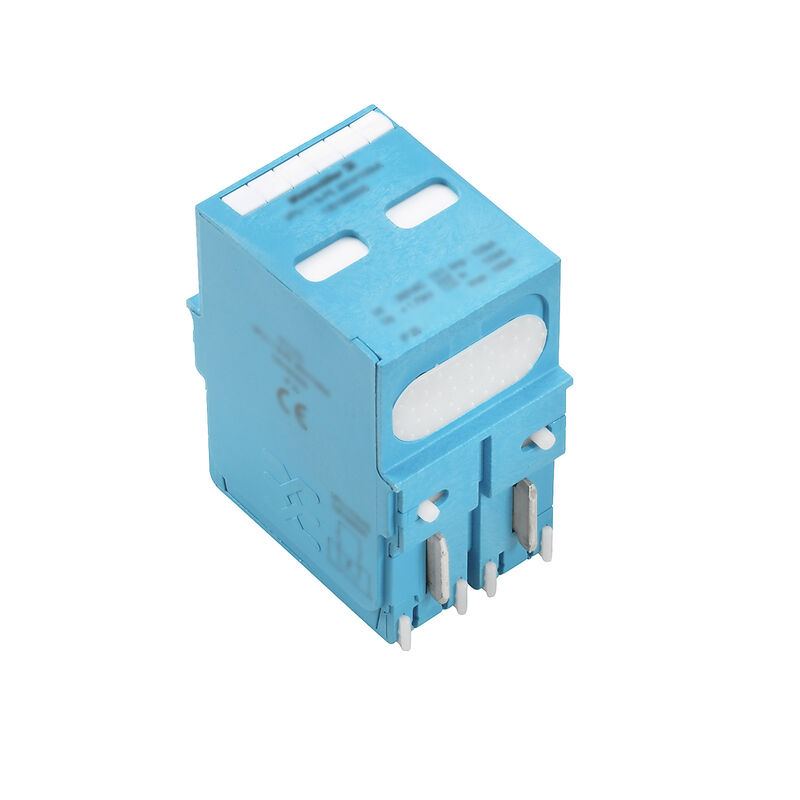

Type | VPU I 0 N-PE 440V/100KA |
GTIN (EAN) | 4050118158229 |
Qté. | 1 Pièce |
Profondeur | 64 mm |
Profondeur (pouces) | 2,52 inch |
Hauteur | 94 mm |
Hauteur (pouces) | 3,701 inch |
Largeur | 35,6 mm |
Largeur (pouces) | 1,402 inch |
Poids net | 140 g |
Température de stockage | -40 °C...80 °C |
Température de fonctionnement | -40 °C...70 °C |
Humidité | 5 - 95 % d'humidité rel. |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Affichage fonction optique | Non |
Classe d'inflammabilité selon UL 94 | V-0 |
Couleur | bleu |
Degré de protection | IP20 |
Forme | Insta IP20 |
Segment | Distribution d'énergie |
Version | Parafoudre de rechange |
Catégorie de surtension | IV |
Degré de pollution | 2 |
Classe d'exigence selon CEI 61643-11 |
Type I
Type II |
Classe d'exigence selon EN 61643-11 |
T1
T2 |
Coordination énergétique |
Type I
Type II Type III |
Courant d'essai foudre, Iimp (10/350 µs) (N-PE) | 100 kA |
Courant de fuite Imax. (8/20 µs) (N-PE) | 100 kA |
Courant de fuite In (8/20 µs) N-PE | 100 kA |
Courant de fuite à Un | 1 µA |
Fusible | Non nécessaire |
Niveau de protection Upà IN (N-PE) | ≤ 3 kV |
Nombre de pôles | 1 |
Normes | CEI 61643-11, EN61643-11 |
Plage de fréquence, max. | 60 Hz |
Plage de fréquence, min. | 50 Hz |
Réseau basse tension | TT nur für N-PE |
Surtension temporaire - TOV | 1 200 V |
Temps de réaction | ≤ 100 ns |
Tension nominale (AC) | 400 V |
Tension permanente maximum, Uc (N-PE) | 440 V |
Type de tension | AC |
Type de raccordement | Enfichable |
Type de tension | AC |
Nombre de pôles | 1 |
Degré de protection | IP20 |
Couleur | bleu |
Informations sur le produit |
Uniquement valable pour les système d'alimentation informatiques où la terre du transformateur de distribution est interconnectée à la terre côté consommateur (RE=RA dans la figure 44.A1 de CEI 60634-4-44:2018). |
Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86294) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1351990000) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |
ETIM 8.0 | EC000941 |
ETIM 9.0 | EC000941 |
ECLASS 9.0 | 27-13-08-05 |
ECLASS 9.1 | 27-13-08-05 |
ECLASS 10.0 | 27-13-08-05 |
ECLASS 11.0 | 27-13-08-05 |
ECLASS 12.0 | 27-17-90-90 |
ECLASS 13.0 | 27-17-90-90 |
ECLASS 14.0 | 27-17-90-90 |
Spécification longue | Parafoudre de rechange pour parafoudre série VPU I 0 440 V N-PE. En cas de défaillance, les éclateurs enfichables, composés en matériau V0, peuvent être remplacés par un personnel formé. Tension nominale : 440 V N-PE à 100 kA, Type : Weidmüller VPU I 0 N-PE 440 V/100 kA, réf. 1351990000 |
Spécification succincte . | Appareil de rechange pour protecteur de surtension série VPU I 0 440 V N-PE. Les éclateurs enfichables peuvent être remplacés par un personnel formé en cas de défaillance. Tension nominale : 440 V N-PE à 100 kA Type : VPU I 0 N-PE 440 V/100 kA Weidmüller, réf. 1351990000 |
Agréments | ![CE](/picture/CE.gif) |
ROHS | Conforme |
