Eigenschaften

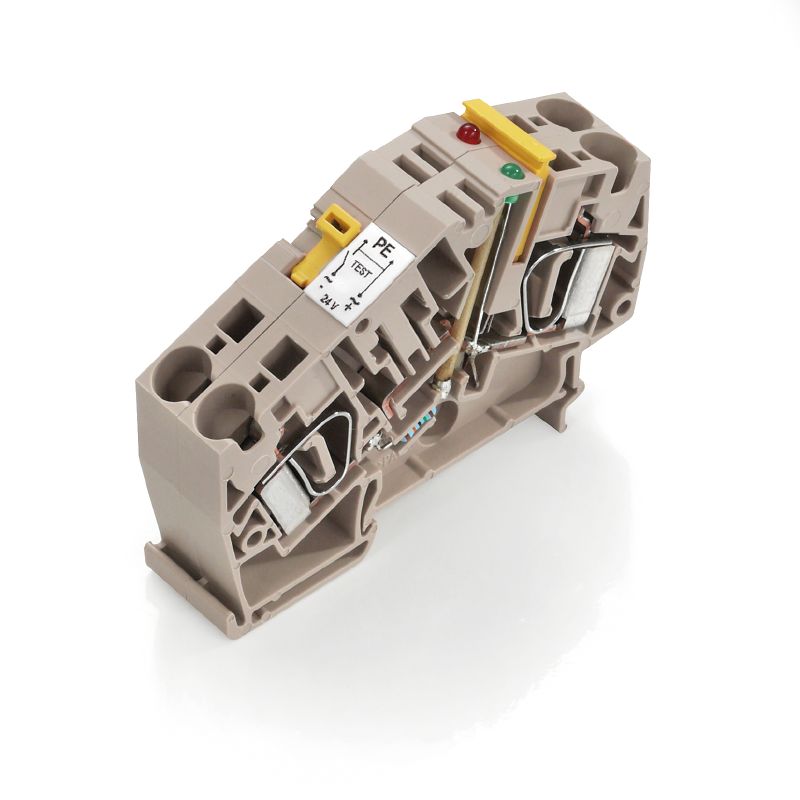

| Ausfuehrung | Prüftrenn-Reihenklemme, Zugfederanschluss, 6 mm², 24 V, 20 A, schwenkbar, dunkelbeige |
| Best.-Nr. | 8817920000 |
| Art | ZTR 6-2 E / 24V UC |
| GTIN (EAN) | 4032248517831 |
| VPE | 10 Stück |
| Tiefe | 50 mm |
| Tiefe (inch) | 1,968 inch |
| Tiefe inklusive Tragschiene | 51 mm |
| Höhe | 70 mm |
| Höhe (inch) | 2,756 inch |
| Breite | 16,2 mm |
| Breite (inch) | 0,638 inch |
| Nettogewicht | 2 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -40 °C |
| Dauergebrauchstemperatur, max. | 85 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Zugfederanschluss
Querverbinder mit LED geschlossen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Ja |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Einbauhinweis | Direktmontage |
| Anschlussart, weiterer Anschluss | Zugfederanschluss |
| Abisolierlänge | 12 mm |
| Anschlussart | Zugfederanschluss |
| Anschlussart 2 | Zugfederanschluss |
| Anzahl Anschlüsse | 2 |
| Klemmbereich, max. | 10 mm² |
| Klemmbereich, min. | 0,05 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A5 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 10 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Versatz TS 35 | 41 mm |
| integrierte Prüfbuchse | Nein |
| Längstrennung | schwenkbar |
| Quertrennung | ohne |
| Einbauhinweis | Direktmontage |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 6 mm² |
| Bemessungsspannung | 24 V |
| Bemessungsspannung DC | 24 V |
| Nennstrom | 20 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,78 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,31 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (cURus) | 8 AWG |
| Leitergr. Factory wiring min (cURus) | 22 AWG |
| Leitergr. Field wiring max (cURus) | 8 AWG |
| Leitergr. Field wiring min (cURus) | 22 AWG |
| Spannung Gr B (cURus) | 300 V |
| Spannung Gr C (cURus) | 300 V |
| Spannung Gr D (cURus) | 300 V |
| Strom Gr B (cURus) | 25 A |
| Strom Gr C (cURus) | 25 A |
| Strom Gr D (cURus) | 10 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36746)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224956) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8817920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8817920000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8817920000&norm=0) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Funktionsbeschreibung - Erdleitertrennklemme](https://mdcop.weidmueller.com/mediadelivery/asset/900_165481) [Functional description - Earth wire disconnect terminal block](https://mdcop.weidmueller.com/mediadelivery/asset/900_165482) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) [Erdleitertrennklemmen](https://mdcop.weidmueller.com/mediadelivery/asset/900_314136) [EARTH CONDUCTOR DISCONNECT TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_314137) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
