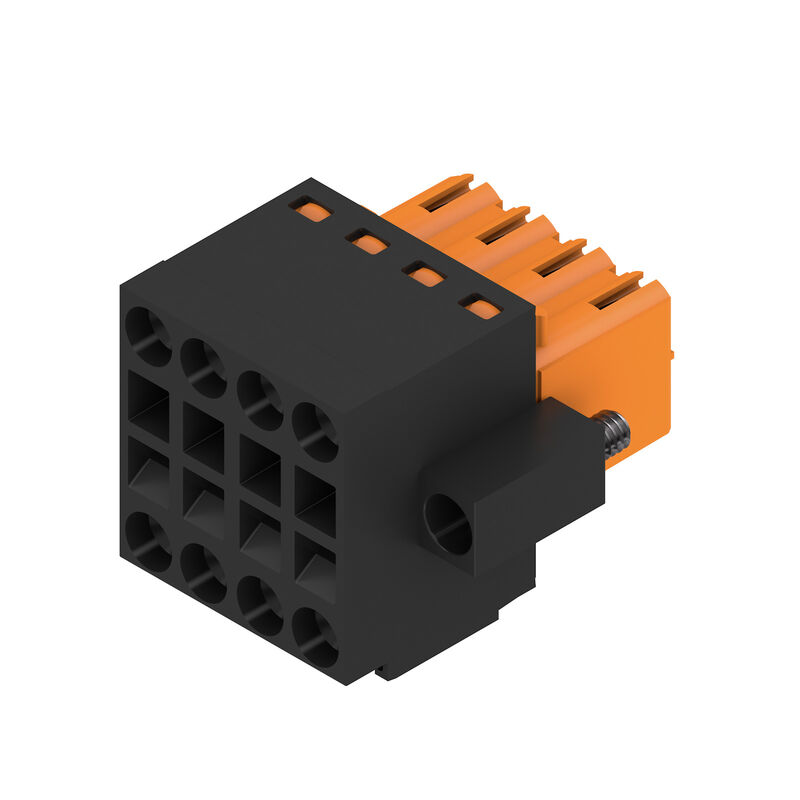

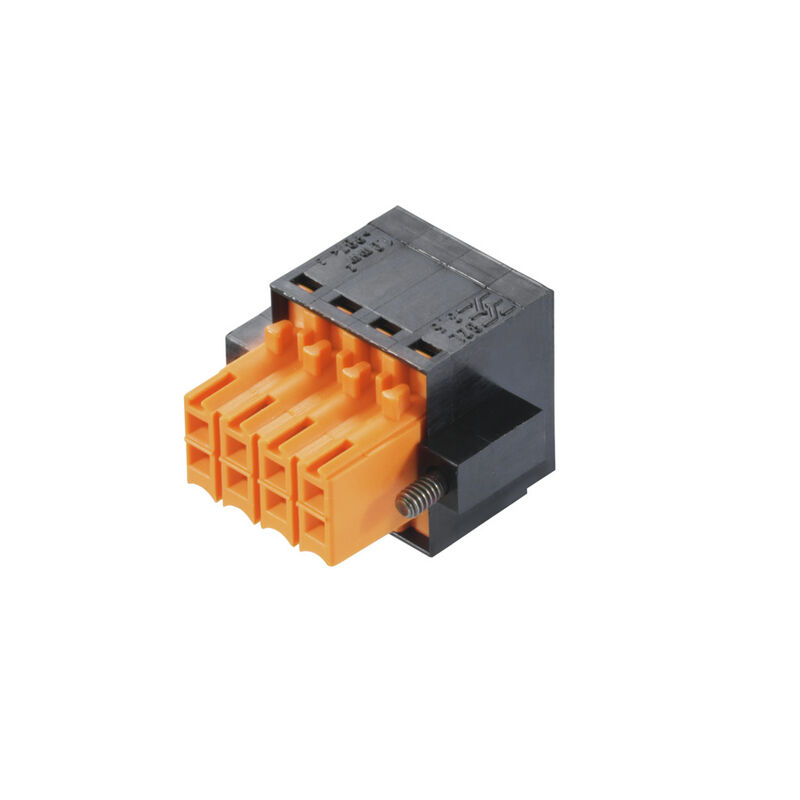

B2L 3.50/08/180FQV4 SN BK BX — Produktbild

Abbildung ähnlich

Datenblatt herunterladen

B2L 3.50/08/180FQV4 SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 8, 180°, Zugfederanschluss, Klemmbereich, max. : 1 mm², Box

Art.-Nr. 1944680000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 8, 180°, Zugfederanschluss, Klemmbereich, max. : 1 mm², Box
Best.-Nr.	1944680000
Art	B2L 3.50/08/180FQV4 SN BK BX
GTIN (EAN)	4032248619610
VPE	90 Stück
Produkt-Kennzahlen	IEC: 200 V / 10.6 A / 0.2 - 1 mm² UL: 150 V / 7 A / AWG 28 - AWG 18
Verpackung	Box

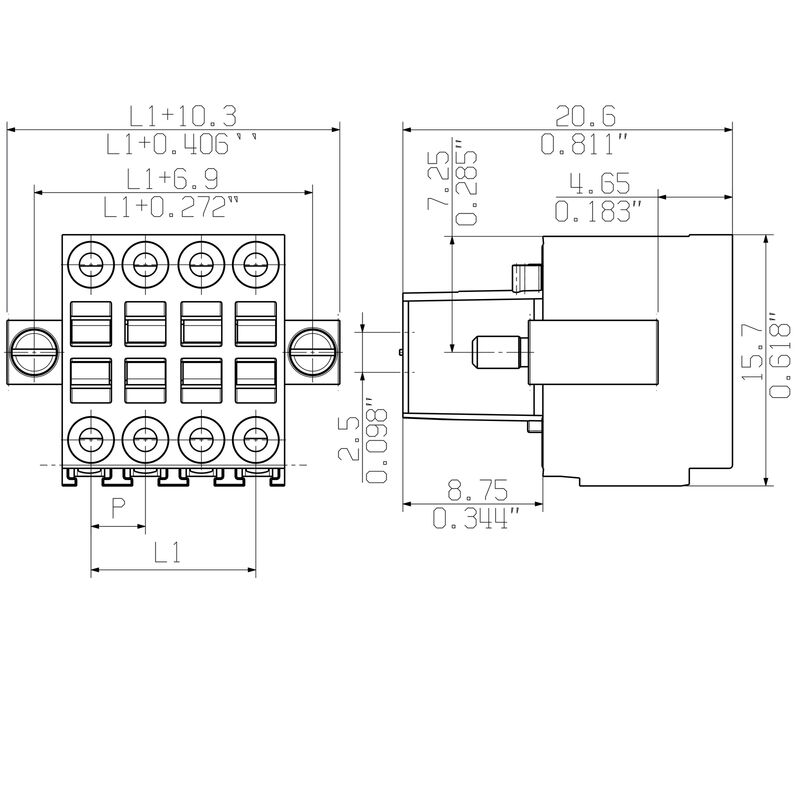

Abmessungen und Gewichte

Tiefe	20,6 mm
Tiefe (inch)	0,811 inch
Höhe	15,7 mm
Höhe (inch)	0,618 inch
Breite	20,8 mm
Breite (inch)	0,819 inch
Nettogewicht	2,73 g

Umweltanforderungen

REACH SVHC	/
RoHS-Konformitätsstatus	Konform ohne Ausnahme

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie B2L/S2L 3.50 - 2-reihig
Anschlussart	Feldanschluss
Leiteranschlusstechnik	Zugfederanschluss
Raster in mm (P)	3,5 mm
Raster in Zoll (P)	0,138 "
Leiterabgangsrichtung	180°
Polzahl	8
L1 in mm	10,5 mm
L1 in Zoll	0,413 "
Anzahl Reihen	1
Polreihenzahl	2
Bemessungsquerschnitt	1 mm²
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20 gesteckt/ IP 10 ungesteckt
Schutzart	IP20 Vollständig montiert
Kodierbar	Ja
Abisolierlänge	7 mm
Schraubendreherklinge	0,4 x 2,5
Schraubendreherklinge Norm	DIN 5264
Steckzyklen	25
Steckkraft/Pol, max.	5 N
Ziehkraft/Pol, max.	4 N
Anzugsdrehmoment	Drehmoment Typ: Schraubflansch Nutzungsinformationen: Anzugsdrehmoment: min.: 0,15 Nm max.: 0,2 Nm

Werkstoffdaten

Isolierstoff	PBT
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	IIIa
Kriechstromfestigkeit (CTI)	≥ 200
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	100 °C
Temperaturbereich Montage, min.	-30 °C
Temperaturbereich Montage, max.	100 °C

Anschließbare Leiter

Klemmbereich, min.	0,08 mm²
Klemmbereich, max.	1 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 18
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	1 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	1 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,14 mm²
mit AEH mit Kragen DIN 46 228/4, max.	0,34 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,14 mm²
mit Aderendhülse nach DIN 46 228/1, max.	0,34 mm²
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,14 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9028240000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,25 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9025760000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	10,6 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	8,2 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	9,1 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	7 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	200 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	80 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	1,5 kV
Kurzzeitstromfestigkeit	3 x 1s mit 77 A

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1488444
Nennspannung (Use group B / CSA)	300 V
Nennstrom (Use group B / CSA)	7 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 18
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)	UR
Zertifikat-Nr. (UR)	E60693
Nennspannung (Use group B / UL 1059)	150 V
Nennspannung (Use group C / UL 1059]	50 V
Nennstrom (Use group B / UL 1059)	7 A
Nennstrom (Use group C / UL 1059)	7 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 18
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung	Box
VPE Länge	347 mm
VPE Breite	135 mm
VPE Höhe	30 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Bemessungsquerschnitt, Materialtyp Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02 Prüfung: Ursprungskennzeichnung Bewertung: vorhanden Prüfung: Lebensdauer Bewertung: bestanden
Prüfung: Klemmbarer Querschnitt	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,2 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,2 mm² Leitertyp und Leiterquerschnitt: eindrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Leitertyp und Leiterquerschnitt: AWG 18/1 Leitertyp und Leiterquerschnitt: AWG 18/19 Bewertung: vorhanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Bewertung: bestanden Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Bewertung: bestanden Anforderung: 0,4 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: AWG 18/1 Leitertyp und Leiterquerschnitt: AWG 18/19 Bewertung: bestanden
Pull-Out Test	Norm: DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 28/1 Leitertyp und Leiterquerschnitt: AWG 28/19 Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: H05V-U0.5 Leitertyp und Leiterquerschnitt: H05V-K0.5 Anforderung: 0,4 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,0 mm² Leitertyp und Leiterquerschnitt: AWG 18/1 Leitertyp und Leiterquerschnitt: AWG 18/19

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Varianten auf Anfrage

Vergoldete Kontaktoberflächen auf Anfrage

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH mit Kunststoffkragen nach DIN 46228/4

AEH ohne Kunststoffkragen nach DIN 46228/1

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

Crimpform A für AEH der Crimpwerkzeuge PZ 1,5 Best-Nr. 9005990000 oder PZ 6/5 Best.-Nr. 9011460000 für größten Leiterquerschnitt empfohlen

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
