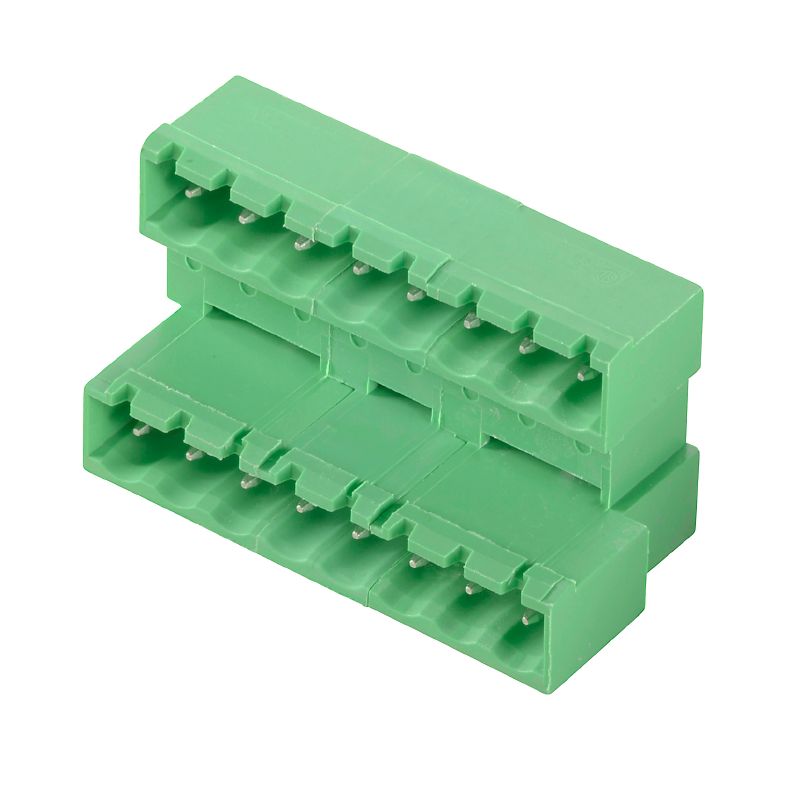

CHDV 5.08/06/90G 3.5SN GN BX
CHDV 5.08/06/90G 3.5SN GN BX

CHDV 5.08/06/90G 3.5SN GN BX

Produkt-ID 2648870000
Ladda ner datablad
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Art.nr.
2648870000
Typ
CHDV 5.08/06/90G 3.5SN GN BX
GTIN (EAN)
4050118638103
Förp.
90 items
Produktparametrar
IEC: 630 V / 10 A
UL: 300 V / 10 A
Förpackning
Box

Mått och vikter

Peso netto
4,65 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie BL/SL 5.08
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning

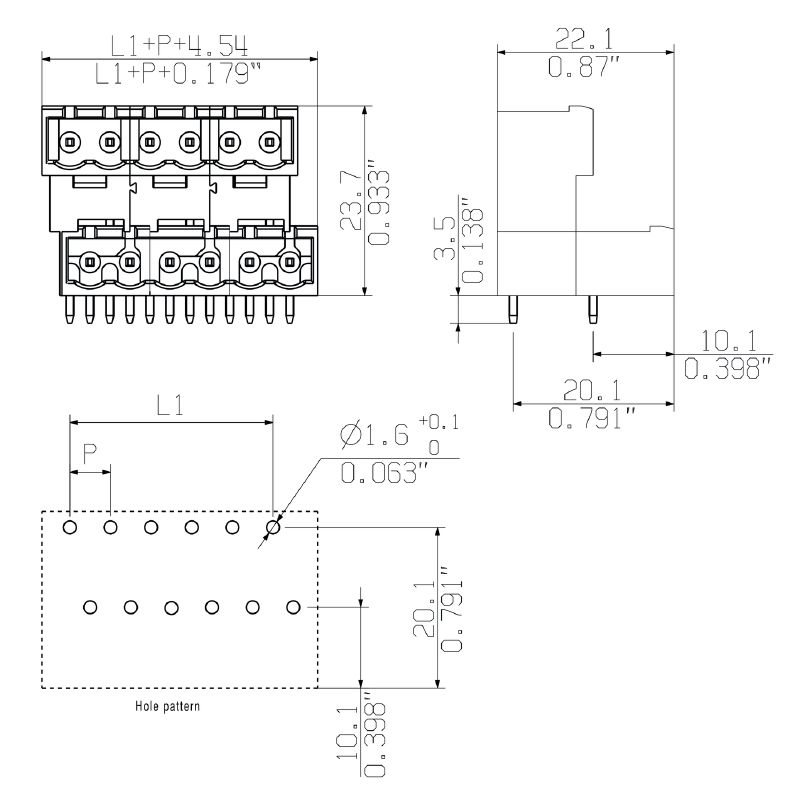

Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Anslutningsvinkel
90°
Antal poler
6
Antal lödstift per pol
1
Lödstiftlängd (l)
3,5 mm
Dimensioner för lödstift
1,0 x 1,0 mm
Diameter bestyckningshål (D)
1,6 mm
L1 i mm
10,16 mm
L1 i tum
0,4 "
Antal rader
1
Polradstal
2

Materialdata

Szigetelőanyag
PA GF
컬러 코드
blekgrön
Färgtabell (jämförbar)
RAL 6021
絶縁材グループ
I
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
Cu-legering
Contact material
Cu-legering
Kontaktyta
förtennad
Typ av förtenning
matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
−40 °C
Driftstemperatur, max
105 °C

Märkdata enligt IEC

Névleges áram, min. pólusszám (Tu=20 °C)
10 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
サージ電圧等級の定格電圧 / 汚染度 III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
0 mm
VPE-bredd
0 mm
VPE-höjd
0 mm

Viktig hänvisningstext

Hänvisningstext

• Inte kompatibel med OMNIMATE-portföljen
• P på ritningen = raster
• Märkström relaterad till märkarea och min. antal poler.
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
