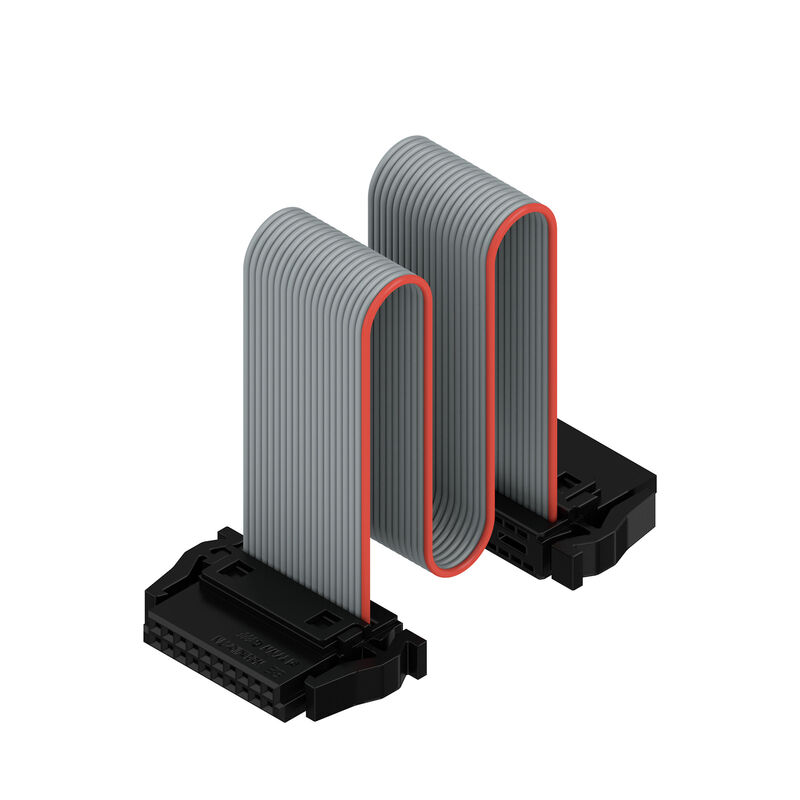

製品イメージ
FC20 PN/20A S1 B BX

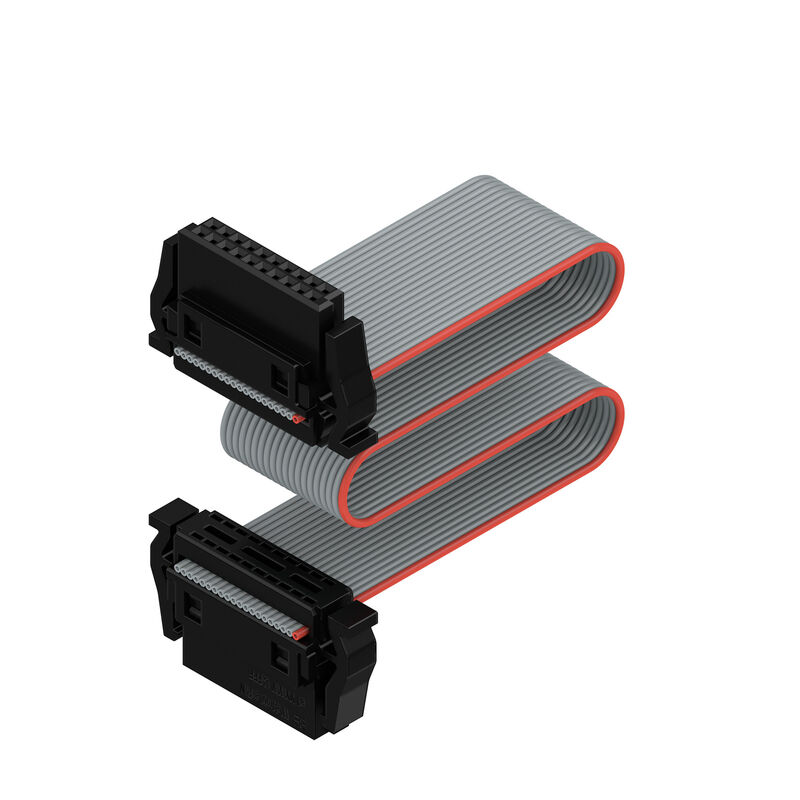

製品イメージ
FC20 PN/20A S1 B BX
FC20 PN/20A S1 B BX
FC20 PN/20A S1 B BX

FC20 PN/20A S1 B BX

プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 1.27 mm, 極数: 20, 箱

商品番号 2827010000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 27
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ 梱包 重要なメモ 分類

承認

ROHS
適合

一般注文データ

バージョン
プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 1.27 mm, 極数: 20, 箱
注文番号
2827010000
種別
FC20 PN/20A S1 B BX
GTIN (EAN)
4064675363613
数量
10 items
製品データ
IEC: / 1.9 A
UL:
パッケージ
箱

寸法と重量

長さ
12.2 mm
長さ（インチ）
0.48 inch
正味重量
6.4 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システムパラメータ

製品ファミリー
OMNIMATE信号 – ボードツーボード
接続方式
絶縁変位接続 (IDC)
導体接続方法
IDC端末
ケーブル長
200 mm
ピッチ (mm) (P)
1.27 mm
ピッチ (インチ) (P)
0.05 "
導体取り出し方向
90°/270°
極数
20
行数
2
ピンモデルシリーズ数量
2
Schutzart
IP20
体積抵抗
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0.6 N
Force d'extraction/pôle, max.
0.6 N

材料データ

絶縁材
LCP
色
グレー
カラーチャート（類似）
RAL 7035
絶縁抵抗
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
Contact base material
Copper alloy
Kontaktmaterial
Cu-leg
接触表面
Ni/Au
Estructura de capas del contacto del conector
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-20 °C
Üzemi hőmérséklet, max.
105 °C

接続に適した導体

配線接続断面 AWG、最小
AWG 30/1、30/7
導体接続断面積 AWG、最大.
AWG 30/1、30/7

IEC規格に準拠した公称データ

定格電流、最小極数 （Tu=20°C）
1.9 A
定格電流、最大極数 （Tu=40°C）
1.65 A
クリアランス、最小
0.4 mm
沿面距離、最小
0.4 mm

梱包

パッケージ
箱
VPE 長
155 mm
VPE幅
64 mm
VPEの高さ
38 mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
