Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, tűs érintkezősor, SMD-forrasztott csatlakozás, Raszter mm-ben (P): 1.27 mm, Pólusszám: 12, 180°, Tape |
| Rendelési szám | 2747070000 |
| Típus | FMH3 S1/12V F1 B RL |
| GTIN (EAN) | 4064675001447 |
| Qty. | 280 Darab |
| Termékadatok |
IEC: / 2.8 A UL: 150 V |
| Csomagolás | Tape |
| Mélység | 7,4 mm |
| Mélység (coll) | 0,291 inch |
| Magasság | 9,1 mm |
| Magasság (coll) | 0,358 inch |
| Szélesség | 12,7 mm |
| Szélesség (coll) | 0,5 inch |
| Nettó tömeg | 4,032 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Signal - NYÁK-NYÁK között |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | SMD-forrasztott csatlakozás |
| Raszter mm-ben (P) | 1,27 mm |
| Raszter inch-ben (P) | 0,05 " |
| Kimenő könyök | 180° |
| Pólusszám | 12 |
| Forrasztótüskék száma pólusonként | 1 |
| Egysíkúság: | 0,1 mm |
| Sorok száma | 1 |
| Érintkezősorok száma | 2 |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | <25 mΩ |
| Dugaszolási ciklusok | 500 |
| Dugaszolási erő/pólus, max. | 0,6 N |
| Húzóerő / pólus, max. | 0,6 N |
| Szigetelőanyag | LCP |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Szigetelés erőssége | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező alapanyaga | Rézötvözet |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | Arany a nikkel felett |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -55 °C |
| Üzemi hőmérséklet, max. | 125 °C |
| Névleges áram, min. pólusszám (Tu=20 °C) | 2,8 A |
| Hézag, min. | 0,4 mm |
| Kúszóút, min. | 0,4 mm |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Névleges feszültség (UL 1977) (elavult) | 150 V |
| Csomagolás | Tape |
| VPE hosszúság | 350 mm |
| VPE szélesség | 345 mm |
| VPE magasság | 135 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |

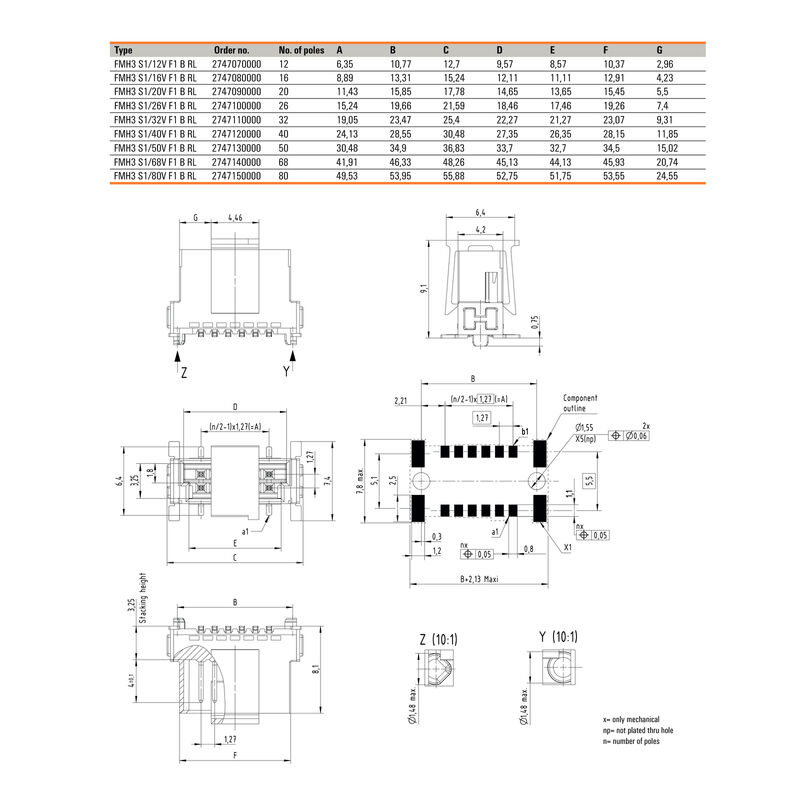

| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224276) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747070000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E92202 |
