Tulajdonságok

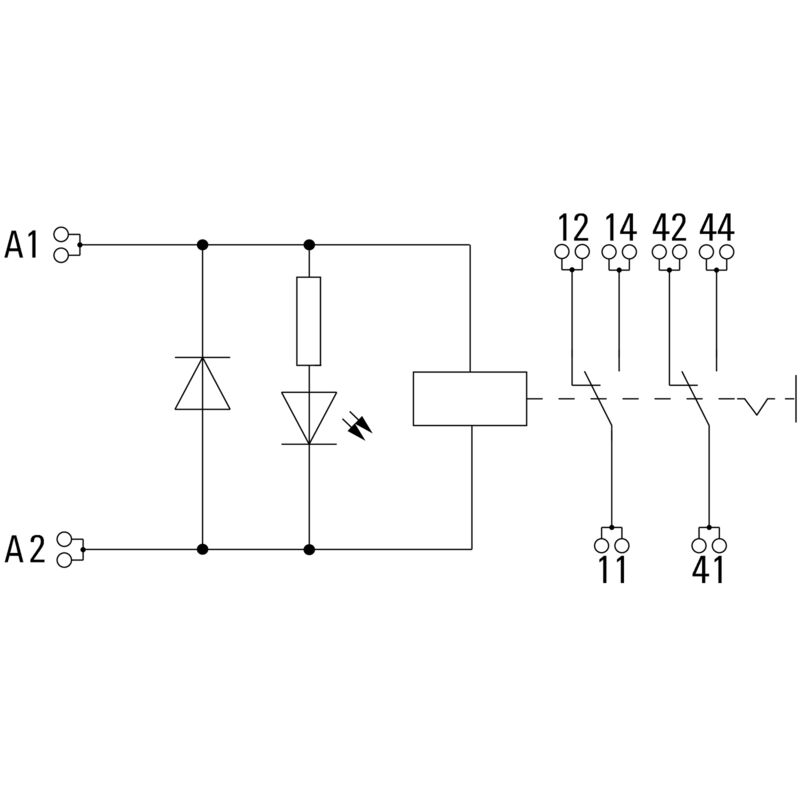

| Változat | RIDERSERIES RCM, Relémodul, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 12 A, PUSH IN, Ellenőrző gomb elérhető: Igen |
| Rendelési szám | 8921080000 |
| Típus | RCMKITP-I 24VDC 2CO LD |
| GTIN (EAN) | 4032248692309 |
| Qty. | 10 Darab |
| Mélység | 78,3 mm |
| Mélység (coll) | 3,083 inch |
| Magasság | 98 mm |
| Magasság (coll) | 3,858 inch |
| Szélesség | 28 mm |
| Szélesség (coll) | 1,102 inch |
| Nettó tömeg | 86,75 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 40 °C / 93 % rel. páratartalom, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Névleges vezérlőfeszültség | 24 V DC |
| Névleges áram, DC | 32,8 mA |
| Névleges teljesítmény | 804 mW |
| Tekercsellenállása | 777 Ω ± 10 % |
| Állapotjelző | Zöld világítódióda |
| Védőáramkör | Csillapító dióda |
| Névleges kapcsolási feszültség | 240 V AC |
| Névleges áram | 12 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Min. kapcsolási teljesítmény |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Bekapcsolási áram | 24 A / 20 ms |
| AC kapcsolási teljesítmény (ohmos), max. | 3000 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 288 W @ 24 V |
| Bekapcsolási késleltetés | ≤ 15 ms |
| Kikapcsolási késleltetés | ≤ 10 ms |
| Érintkező típusa | 2 Váltóérintkező (AgNi) |
| Mechanikai élettartam |
AC-tekercs, 20 x 106 kapcsolási ciklusok
DC-tekercs, 30 x 106 kapcsolási ciklusok |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | Igen |
| Ellenőrző gomb változata |
Rögzíthető állású tesztgomb
Tesztgomb, mint nyomógomb |
| Mechanical switch position indicator | Igen |
| Szín | fekete |
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | IIIa |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 4 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 2,5 KVeff / 1 min. |
| Szomszédos érintkezők átütési szilárdsága | 2,5 KVeff / 1 min. |
| Nyitott érintkező átütési szilárdsága | 1,2 kVeff / 1 min. |
| Lökőfeszültség | 5 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítványszám (CSA) relé | 249409-2426937 |
| Tanúsítványszám (CSA) aljzat | 249409-2295474 |
| Tanúsítvány sz. (DNV) | TAA000011A |
| Tanúsítványszám (cURus) relé | E522350 |
| Tanúsítványszám (cURus) aljzat | E223759 |
| Vezetékcsatlakozás-technika | PUSH IN |
| Csupaszolási hossz, névleges csatlakozás | 12 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,75 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,75 mm² |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 16 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,75 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 16 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,75 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 0,75 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,75 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35408) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55228) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8921080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8921080000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |    |
| ROHS | Megfelel |
Tartozékok
-
Cikkszám:1880100000Csomagolási egység:200 Darab
ESG, Készülékjelölők x 15 mm, PA 66, Szín: fehér, Öntapadós
-
Cikkszám:1880130000Csomagolási egység:200 Darab
ESG, Készülékjelölők x 15 mm, PA 66, Szín: sárga, Öntapadós
-
Cikkszám:2749610000Csomagolási egység:1 Darab
Szerelőszerszám, Kés szélessége (B): 3.5 mm, Kés hossza: 100 mm, Kés vastagsága (A): 0.6 mm
-
Cikkszám:8869680000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 24…60 V DC, Dugaszolható csatlakozás
-
Cikkszám:8869670000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 24…60 V DC, Dugaszolható csatlakozás
-
Cikkszám:8869590000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 6…24 V DC, Dugaszolható csatlakozás
-
Cikkszám:8869600000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 6…24 V DC, Dugaszolható csatlakozás
-
-
-
Cikkszám:2619940000Csomagolási egység:3000 Darab
ESG, Készülékjelölők, 6 x 15 mm, fehér
-
Cikkszám:8869630000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul, Névleges vezérlőfeszültség: 6…24 V UC, Dugaszolható csatlakozás
-
Cikkszám:8869620000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul, Névleges vezérlőfeszültség: 24…60 V UC, Dugaszolható csatlakozás
-
Cikkszám:8869640000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul, Névleges vezérlőfeszültség: 6…24 V UC, Dugaszolható csatlakozás
-
Cikkszám:8869610000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul, Névleges vezérlőfeszültség: 24…60 V UC, Dugaszolható csatlakozás
-
Cikkszám:2558330000Csomagolási egység:80 Darab
ESG, Készülékjelölők x 26 mm, PA 66, Szín: fehér
-
Cikkszám:2005100000Csomagolási egység:3000 Darab
ESG, Készülékjelölők, 6 x 17 mm, fehér
-
Cikkszám:8869710000Csomagolási egység:10 Darab
RIDERSERIES, Védővarisztor, Névleges vezérlőfeszültség: 24 V UC, Dugaszolható csatlakozás
-
Cikkszám:2749810000Csomagolási egység:1 Darab
Csavarhúzó, Kés szélessége (B): 3.5 mm, Kés hossza: 100 mm, Kés vastagsága (A): 0.6 mm
-
Cikkszám:8869580000Csomagolási egység:10 Darab
RIDERSERIES, Csillapító dióda, Névleges vezérlőfeszültség: 6…230 V DC, Dugaszolható csatlakozás
-
Cikkszám:1880120000Csomagolási egység:200 Darab
ESG, Készülékjelölők x 17 mm, PA 66, Szín: fehér, Öntapadós
-
Cikkszám:1880110000Csomagolási egység:200 Darab
ESG, Készülékjelölők x 17 mm, PA 66, Szín: sárga, Öntapadós
-
Cikkszám:2749340000Csomagolási egység:1 Darab
Csavarhúzó, Kés szélessége (B): 3.5 mm, Kés hossza: 100 mm, Kés vastagsága (A): 0.6 mm
-
Kapcsolódó termékek
-
Cikkszám:8869600000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 6…24 V DC, Dugaszolható csatlakozás
-
Cikkszám:8689860000Csomagolási egység:10 Darab
RIDERSERIES RCM, Relé, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 12 A, Dugaszolható csatlakozás, Ellenőrző gomb elérhető: Igen
-
Cikkszám:8876220000Csomagolási egység:10 Darab
RIDERSERIES RCM, Relé foglalat, Érintkezők száma: 2, Váltóérintkező, Folytonos áram: 12 A, PUSH IN
Készlet tartalma
-
-
Cikkszám:8876220000Csomagolási egység:10 Darab
RIDERSERIES RCM, Relé foglalat, Érintkezők száma: 2, Váltóérintkező, Folytonos áram: 12 A, PUSH IN
-
Cikkszám:8869600000Csomagolási egység:10 Darab
RIDERSERIES, LED-modul védődiódával, Névleges vezérlőfeszültség: 6…24 V DC, Dugaszolható csatlakozás
-
Cikkszám:8689860000Csomagolási egység:10 Darab
RIDERSERIES RCM, Relé, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 12 A, Dugaszolható csatlakozás, Ellenőrző gomb elérhető: Igen
