Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, RJ45 jacks, Cat. 5 , THT/THR-forrasztott csatlakozással, 90°, Retesz opció: bottom, Shield tabs: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Nem, Pólusszám: 10, Tape |
| Rendelési szám | 2562910000 |

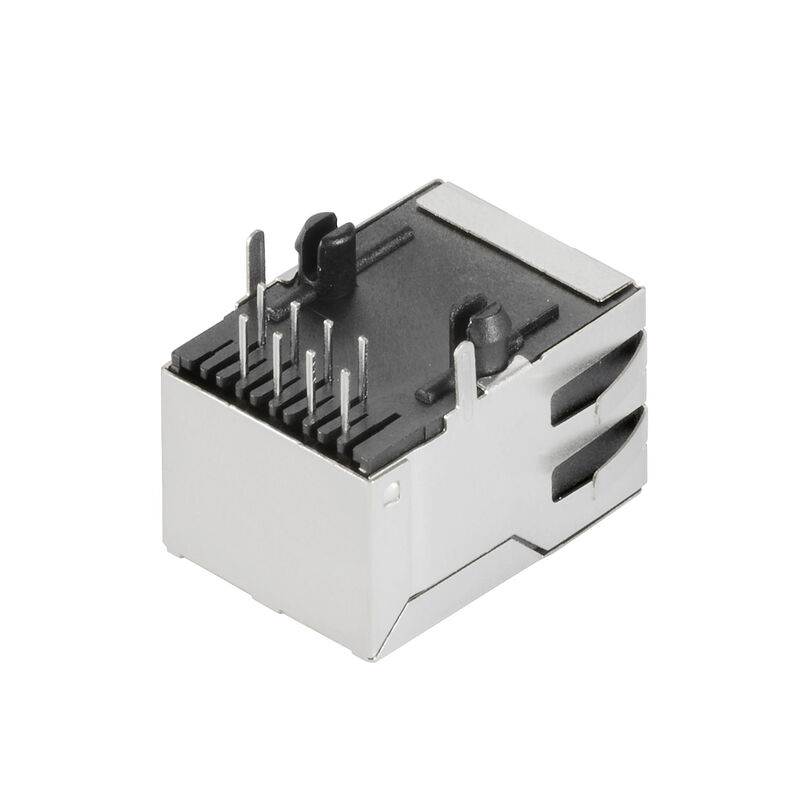

| Típus | RJ45C5 R1D 3.3E4N RL |
| GTIN (EAN) | 4050118571936 |
| Qty. | 200 Darab |
| Csomagolás | Tape |
| Mélység | 21,3 mm |
| Mélység (coll) | 0,839 inch |
| Magasság | 17,06 mm |
| Magasság (coll) | 0,672 inch |
| Legalacsonyabb változat magassága | 13,76 mm |

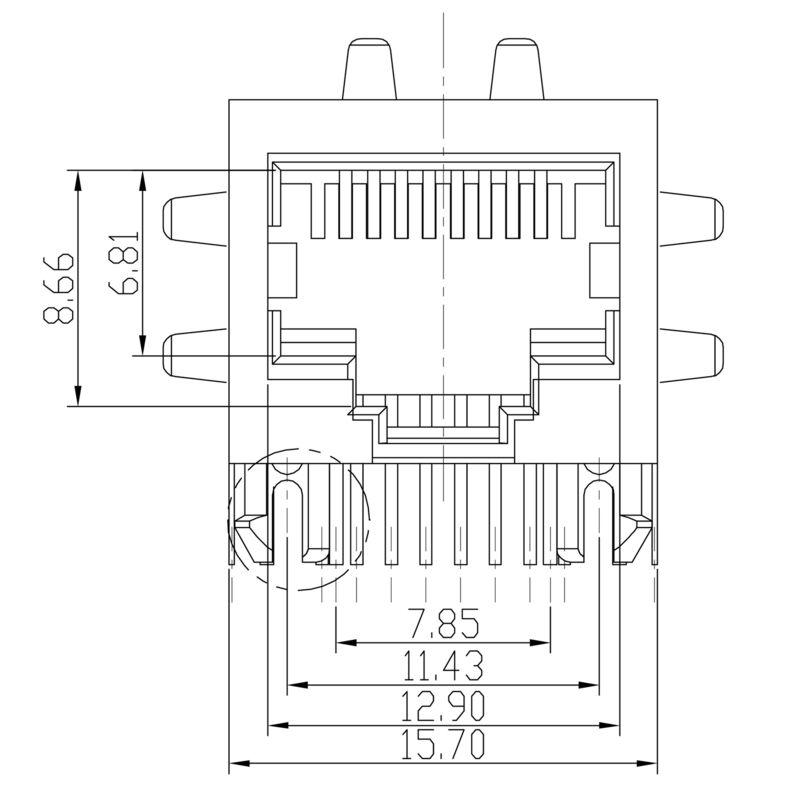

| Szélesség | 15,7 mm |
| Szélesség (coll) | 0,618 inch |
| Nettó tömeg | 4,575 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Csatlakozás típusa | Forrasztott csatlakozás |
| Dugaszolási ciklusok | 750 |
| Felszerelés NYÁK-ra | THT/THR-forrasztott csatlakozással |
| Forrasztási eljárás |
Reflow forrasztás
Kézi forrasztás Hullámforrasztás |

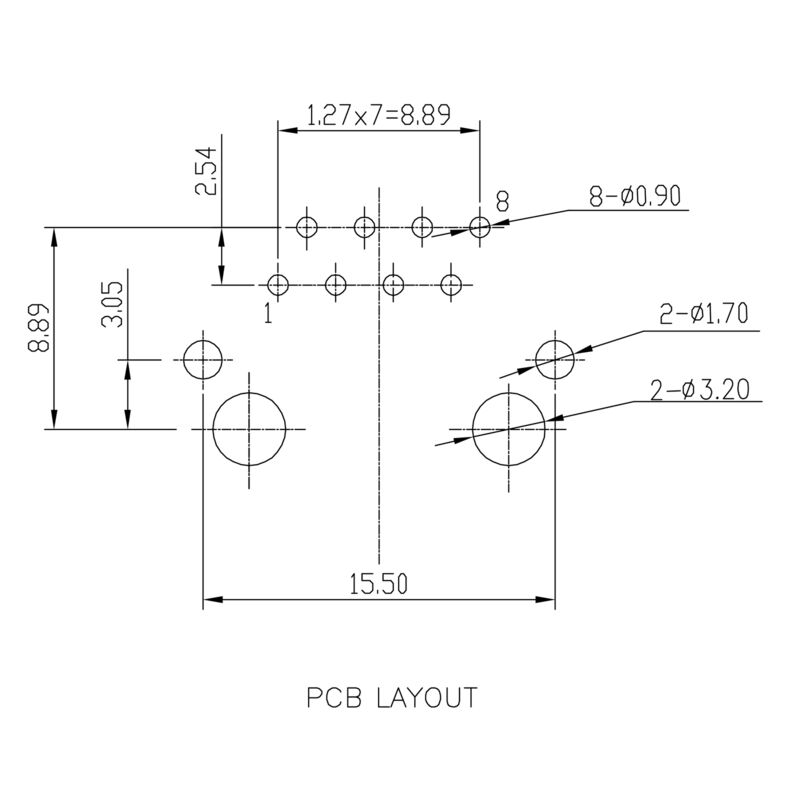

| Forrasztószem lyukátmérő (D) | 0,9 mm |
| Forrasztószem lyukátmérő tűrés (D) | ± 0,1 mm |
| Forrasztótüske hossza (l) | 3,3 mm |
| Forrasztótüske méretei | Nyolcszögletű |
| Forrasztótüske tűrése |
|
| Forrasztótüske tűrése | +0,5 / -0,5 mm |
| Forrasztótüskék száma pólusonként | 1 |
| Kategória | Cat. 5 |
| Kimenő könyök | 90° |
| LED | Nem |
| Pólusszám | 10 |
| Raszter inch-ben (P) | 0,05 " |
| Raszter mm-ben (P) | 1,27 mm |
| Retesz opció | bottom |
| Shield tabs | 6 tabs |
| Teljesítménykategória | Cat. 5 |
| Termékcsalád | OMNIMATE Data - RJ45 moduláris csatlakozó |
| Tolerance of solder pin position | ± 0.15 mm |
| Vezetékezés | 8 eres |
| Védelmi osztály | IP20 |
| Árnyékolás | Igen |
| Árnyékolás felülete | nikkelezett |
| Árnyékoló anyag | Sárgaréz |
| Névleges feszültség | 125 V |
| Névleges áram | 1,5 A |
| PoE / PoE+ | IEEE 802.3at szerint |
| Szigetelés erőssége | ≥ 500 MΩ |
| Átütési szilárdság, érintkező / árnyékolás | 1500 V DC |
| Átütési szilárdság, érintkező / érintkező | 1000 V DC |
| Csatlakozó, standard | IEC 60603-7-51 |
| Szigetelőanyag | PA 9T |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | II |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 500 |
| Szigetelés erőssége | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező alapanyaga | Foszfor-bronz |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | Arany a nikkel felett |
| Dugaszolható csatlakozás rétegszerkezete | 30...80 µ" Ni / ≥ 30 µ" Au |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 85 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| Üzemi hőmérséklet, max. | 85 °C |
| Csomagolás | Tape |
| VPE hosszúság | 330 mm |
| VPE szélesség | 330 mm |
| VPE magasság | 58 mm |
| Dobos tekercs átmérője ∅ (A) | 330 mm |
| Felületi ellenállás | Rs = 109 - 1012 Ω |
| Approval/Certificate/Document of Conformity | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212093) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2562910000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Megfelel |
