SAIL-M12WM12W-3S3.0U
SAIL-M12WM12W-3S3.0U
Rysunek wymiarowy
Male, angled
SAIL-M12WM12W-3S3.0U
Rysunek wymiarowy
Socket angled
SAIL-M12WM12W-3S3.0U
Schemat biegunów
Male
SAIL-M12WM12W-3S3.0U
Schemat biegunów
Socket
SAIL-M12WM12W-3S3.0U
Schemat połączeń

SAIL-M12WM12W-3S3.0U

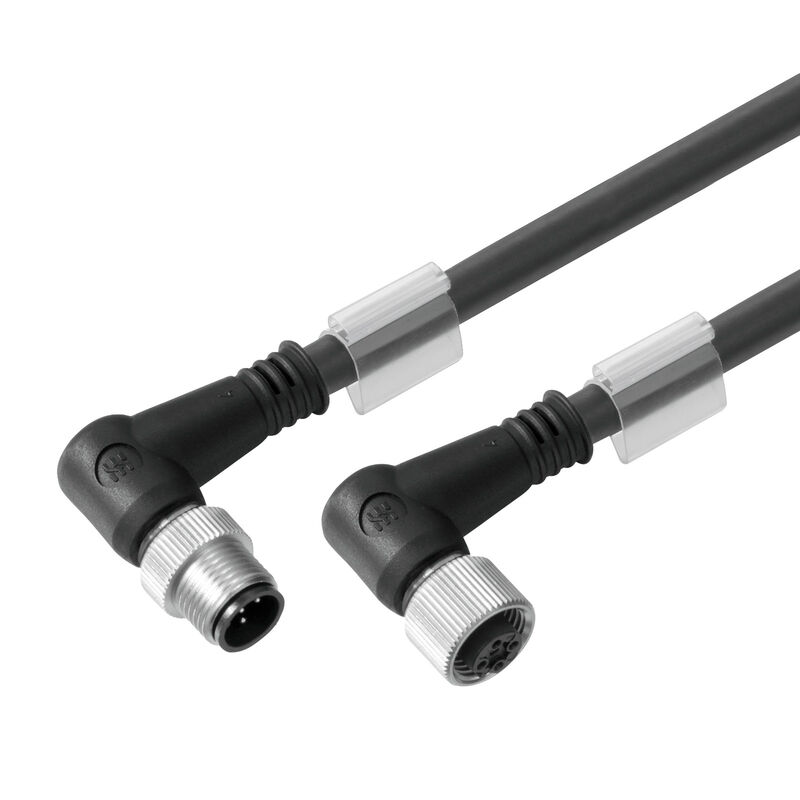

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 3 m, pin, 90° - patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1059720300
Stáhnout datový list Dokumenty ke stažení Technická podpora
Příslušenství 6 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Všeobecné objednací údaje

Версия
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 3 m, pin, 90° - patice 90°, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Art.nr.
1059720300
Тип
SAIL-M12WM12W-3S3.0U
GTIN (EAN)
4032248807826
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
101,2 g

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu s výjimkou
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

accelerazione
5 m/s²
Alogeni
Ne
Colore della guaina
černá
Configurable cable length
Ne
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Hydrolysis and microbe resistant
Ano
Idoneità all'installazione con catene portacavi
Ano
Irradiation crosslinked
Ne
Isolamento
PP
LABS-free
Ano
Lunghezza del cavo
3 m
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Raggio di curvatura min., fisso
5x průměr kabelu
Raggio di curvatura min., mobile
10 x průměr kabelu
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Resistenza agli olii
v souladu s IEC 60811:404
Schermato
Ano
Sezione del conduttore
0,34 mm²
Sheath material
PUR
Speed
200 m/s
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-40...80 °C
Количество контактов
3
Наружный диаметр
5 mm ± 0.2 mm
Прочность при кручении
0 °/m
Стойкость к сварочным искрам
Ne
Устойчивые к каплям сварочного металла
Ne
Цветовая кодировка
hnědá
modrá
černá
구부림 주기
2 mil.

Všeobecné technické údaje

IP65
IP66
IP67
IP68
přišroubované
Anslutningsgänga
M12 / M12
bockad
Ne
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kódování
Kontaktyta
Pozlacené
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Rozsah teplot krytu
-25…+85 °C
Stickcykler
≥ 100
Utahovací moment
M12: 0,8 - 1,2 Nm
Utförande
pin, 90° - patice 90°

Elektrické vlastnosti

Nominell spänning
250 V
Сопротивление изоляции
108 Ω

Obecné standardy

Connettori a norma
IEC 61076-2-101
N° Certificato (cULus)
E307231

Standardy

Connettori a norma
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, S úhlem 90°, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, stíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
