Tulajdonságok
| Változat | Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 2.5 mm², 6.3 A, 250 V, Csatlakozások száma: 3, Szintek száma: 1, TS 35, V-0, Wemid, G-Si. 5 x 20 |
| Rendelési szám | 1163020000 |
| Típus | WMF 2.5 FU BLZ 100-250V SW |
| GTIN (EAN) | 4032248992034 |
| Qty. | 50 Darab |
| Mélység | 74 mm |
| Mélység (coll) | 2,913 inch |
| Mélység DIN sínnel együtt | 74,5 mm |
| Magasság | 90 mm |
| Magasság (coll) | 3,543 inch |
| Szélesség | 5,08 mm |
| Szélesség (coll) | 0,2 inch |
| Nettó tömeg | 17,73 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | fekete |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
2 csavaros csatlakozás - 1 dugaszolható csatlakozás
Biztosítós leválasztó dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 3 |
| Sín | TS 35 |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Csatlakozás típusa, kiegészítő csatlakozás | Dugaszolható csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Dugaszolható csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 3 |
| Csupaszolási hossz | 10 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 300 V |
| B áram nagyság (CSA) | 17 A |
| D feszültség nagyság (CSA) | 300 V |
| D áram nagyság (CSA) | 10 A |
| Tanúsítvány száma (CSA) | 200039-1057876 |
| Vezeték keresztmetszet, max. (CSA) | 12 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| Biztosítéktartó (biztosítékfoglalat) | Csuklós |
| Kijelző | Piros LED |
| Olvadóbiztosíték-betét | G-Si. 5 x 20 |
| Rövidzárlat elleni védelem teljesítményvesztesége kizárólag kombinált elrendezésnél | 2,5 W, 6,3 A és 48 °C mellett |
| Rövidzárlat elleni védelem teljesítményvesztesége kizárólag különálló elrendezésnél | 4 W, 6,3 A és 61 °C mellett |
| Túlterhelés és rövidzárlat elleni védelem teljesítményvesztesége kombinált elrendezésnél | 1,6 W, 6,3 A és 23 °C mellett |
| Túlterhelés és rövidzárlat elleni védelem teljesítményvesztesége különálló elrendezésnél | 1,6 W, 6,3 A és 44 °C mellett |
| Szabványok |
IEC 61984
IEC 60947-7-1 szerint IEC 60947-3 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 250 V |
| Névleges DC feszültség | 250 V |
| Névleges áram | 6,3 A |
| Áram maximum vezetékoknál | 6,3 A |
| Szabványok |
IEC 61984
IEC 60947-7-1 szerint IEC 60947-3 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| B feszültség nagyság (cURus) | 300 V |
| B áram nagyság (cURus) | 17 A |
| D feszültség nagyság (cURus) | 300 V |
| D áram nagyság (cURus) | 10 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezeték keresztmetszet, max. (cURus) | 12 AWG |
| Vezeték keresztmetszet, min. (cURus) | 26 AWG |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |

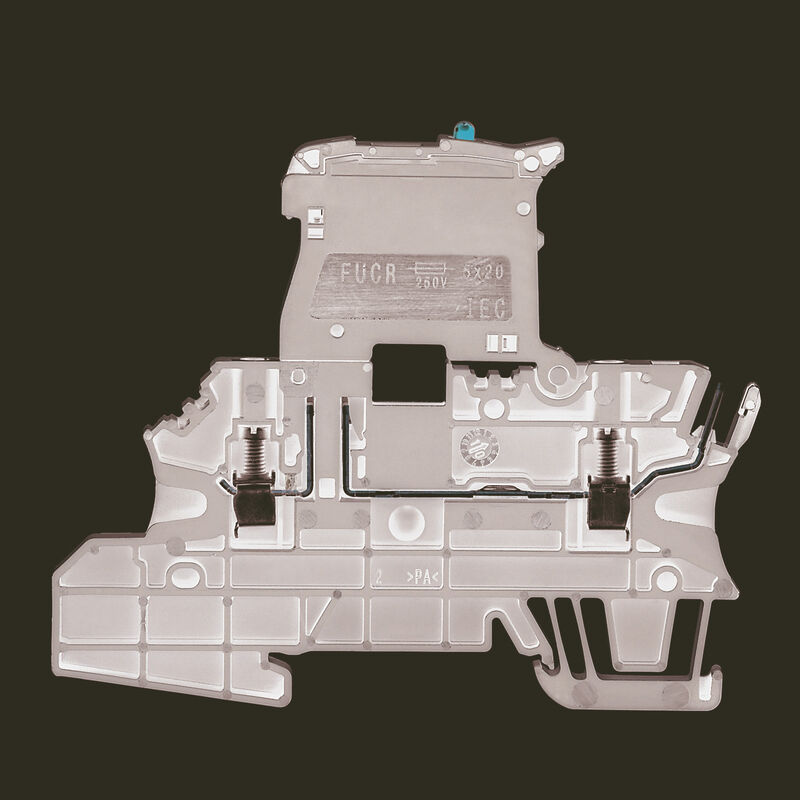

| Illusztráció címe 02 | Product image |
| Kép alcím-02 | A kép illusztráció |
| Approval/Certificate/Document of Conformity |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37213)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60637) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1163020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1163020000) |
| User Documentation |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
