Caratteristiche
| Versione | Modulo segnale, 160 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1 |
| N. d’ordine | 2748480000 |

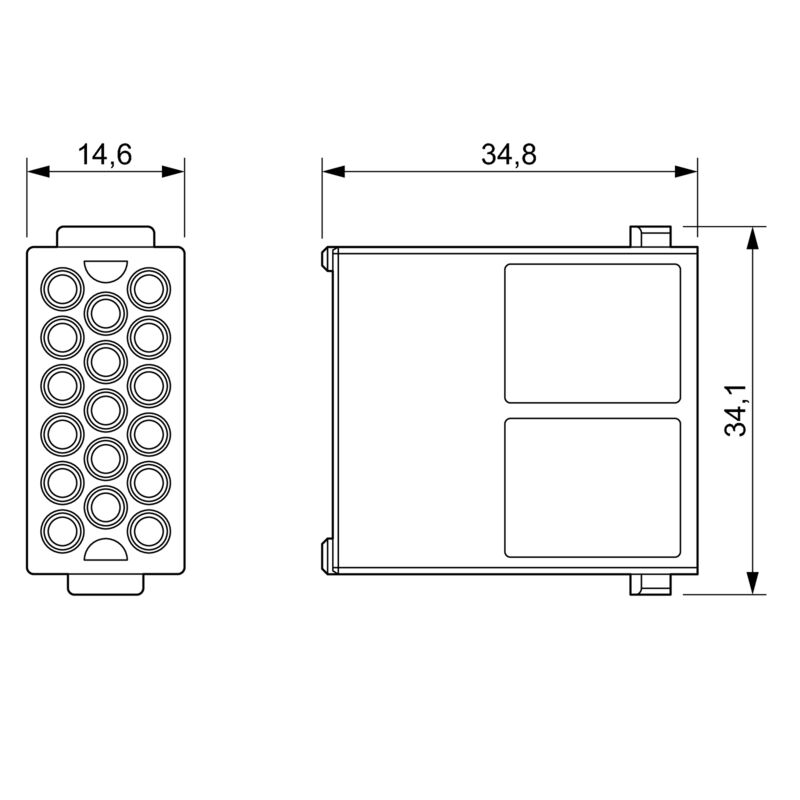

| Tipo | HDC MHD 17 MC |
| GTIN (EAN) | 4050118890778 |
| CPZ | 5 Pezzo |
| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 34 mm |
| Altezza (pollici) | 1,339 inch |
| Larghezza | 14,5 mm |
| Larghezza (pollici) | 0,571 inch |
| Peso netto | 8,8 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 10 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |
| Materiale isolante | PC |
| Numero di poli | 17 |
| Serie | ModuPlug |
| Slot a innesto necessari | 1 |
| Tensione di dimensionamento (DIN EN 61984) | 160 V |
| Tensione di dimensionamento secondo UL/CSA | 160 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 2,5 kV |
| Tipo | Maschio |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,14 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304967) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748480000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E310075 |
| N° certificato (cURus) | E310075 |
Accessori
-
-
-
N. articolo:1651660000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
N. articolo:1651550000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
N. articolo:1651640000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1651560000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
N. articolo:1651530000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:1651630000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:1651620000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.37, torniti, Lega di rame
-
N. articolo:1601750000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1651520000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.37, torniti, Lega di rame
-
N. articolo:1651650000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Controparti
-
N. articolo:2748490000Confezione:5 Pezzo
Modulo segnale, 160 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
È la controparte di
-
N. articolo:2748490000Confezione:5 Pezzo
Modulo segnale, 160 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
