LSF-SMT APL 5.00/03/135 1.5SN BK TU
Morsetti per circuito stampato, 5.00 mm, Numero di poli: 3, 135°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Tube
N. articolo
2875090000
Caratteristiche

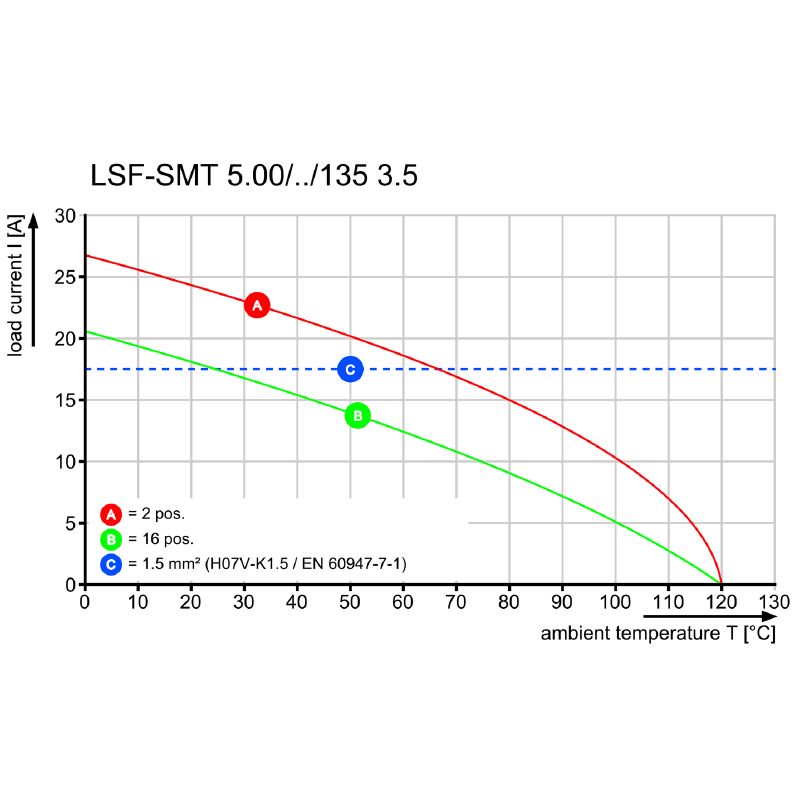

| Versione | Morsetti per circuito stampato, 5.00 mm, Numero di poli: 3, 135°, Lunghezza spina a saldare (l): 1.5 mm, stagnato, nero, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Tube |
| N. d’ordine | 2875090000 |
| Tipo | LSF-SMT APL 5.00/03/135 1.5SN BK TU |
| GTIN (EAN) | 4064675650409 |
| CPZ | 39 Pezzo |
| Parametri prodotto |
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| Imballaggio | Tube |
| Profondità | 12,7 mm |
| Profondità (pollici) | 0,5 inch |
| Posizione verticale | 14,4 mm |
| Altezza (pollici) | 0,567 inch |
| Altezza minima | 12,9 mm |
| Larghezza | 14,2 mm |
| Larghezza (pollici) | 0,559 inch |
| Peso netto | 3,378 g |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Diametro foro di equipaggiamento (D) | 1,1 mm |
| Dimensioni del codolo a saldare | 0,35 x 0,8 mm |
| Dimensioni del codolo a saldare = tolleranza d |
|
| Famiglia prodotti | OMNIMATE Signal - Serie LSF |
| Grado di protezione | IP20 |
| Lunghezza spina a saldare (l) | 1,5 mm |
| Montaggio su circuito stampato | Collegamento a saldare THT/THR |
| Numero di codoli a saldare per polo | 2 |
| Numero di poli | 3 |
| Passo in mm (P) | 5 mm |
| Passo in pollici (P) | 0,197 " |
| Processo di saldatura |
Saldatura Reflow
Saldatura manuale Saldatura ad onda |
| Tolleranza della posizione del codolo a saldare | ± 0,1 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Tolleranza lunghezza codolo a saldare |
|
| Uscita laterale, proprietà | chiuso lateralmente |
| Resistenza di passaggio | 1,60 mΩ |
| Materiale isolante | LCP GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | IIIa |
| Comparative Tracking Index (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega di rame |
| Superficie dei contatti | stagnato |
| Struttura a strati del collegamento a saldare | 4...6 µm Sn opaco |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Imballaggio | Tube |
| Lunghezza VPE | 555 mm |
| Larghezza VPE | 21 mm |
| Altezza VPE | 17 mm |
| Test: Durabilità delle siglature |
|
| Test: Sezione bloccabile |
|
| Test per danni ai conduttori e allentamento accidentale degli stessi |
|
| Test di estrazione |
|
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• A richiesta altri colori dei pulsanti • Forza operativa del cursore max. 40 N • Corrente nominale relativa alla sezione nominale e al numero min. di poli • Terminali con collare isolante DIN 46228/4 • Terminali senza collare isolante secondo DIN 46228/1 • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali. • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
