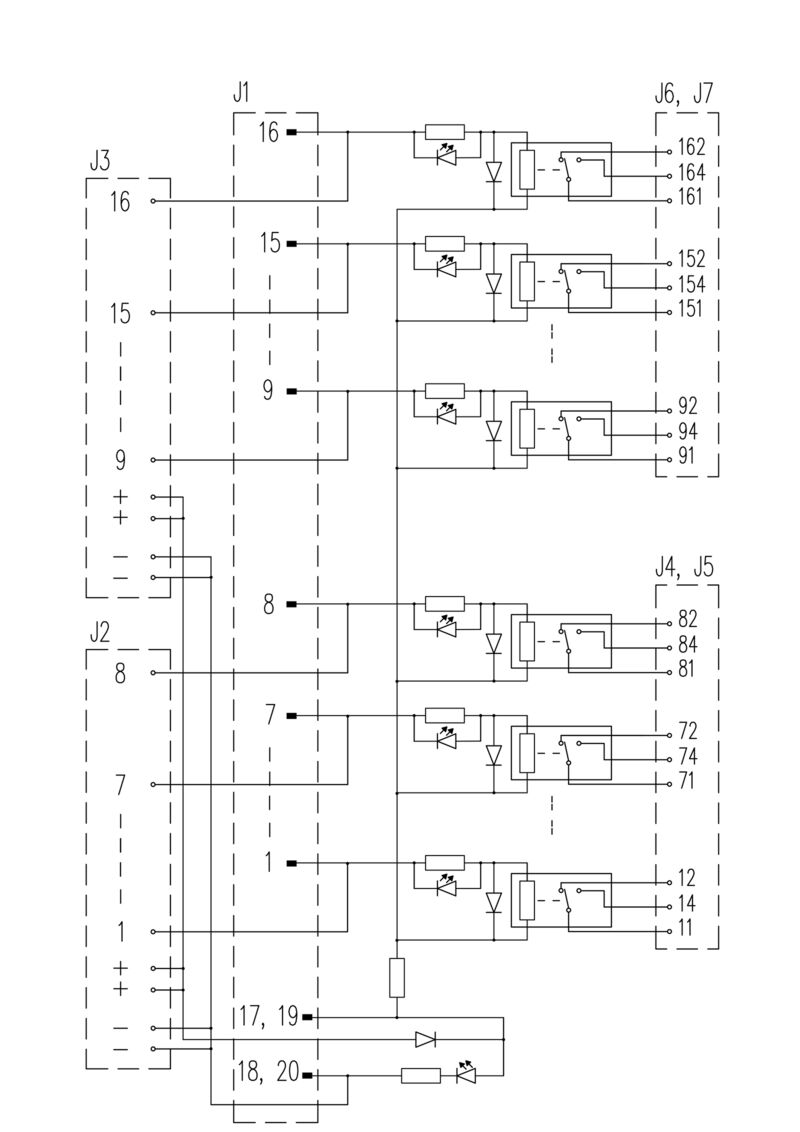

RSM-16 24V- 1CO S
RSM-16 24V- 1CO S

RSM-16 24V- 1CO S

Gränssnitt, RSM, Skruvanslutning

항목 번호 1448290000
Gegevensblad downloaden Nedladdningar av produkter
Använda produkter 36
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Märkdata UL Allmänna uppgifter Данные соединения Märkdata Märkdata ingång Märkdata utgång Isolationskoordinater (EN50178) Isolationskoordinater (EN50178) Область подключения Anslutning försörjning Klassificeringar

Godkännanden

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E141197

Allmänna beställningsdata

Versión
Gränssnitt, RSM, Skruvanslutning
Código
1448290000
Tipo
RSM-16 24V- 1CO S
GTIN (EAN)
4050118252484
CPZ
1 items

Mått och vikter

Profundidad
66 mm
Byggdjup (tum)
2,598 inch
Altura
87 mm
Bygghöjd (tum)
3,425 inch
Anchura
259 mm
Byggbredd (tum)
10,197 inch
Nettó tömeg
648,748 g

Temperaturer

Temperatura de almacenamiento
-40...60 °C
Temperatura de servicio
-25...50 °C

Miljööverenstämmelse för produkt

Estado de cumplimiento de la directiva RoHS
Kompatibel med undantag
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Märkdata UL

Corriente nominal IN
16,7 mA
Temperatura de funcionamiento UL, máx.
25 °C
Temperatura de funcionamiento UL, mín.
0 °C
Tensión nominal DC UN (alimentación)
24 V
Corriente nominal (alimentación)
1 A
Tensión nominal DC UN (entrada)
24 V
Tensione AC nominale UN (uscita)
250 V
Номинальный ток, Iмакс. (выход)
4,6 A

Allmänna uppgifter

Светодиодный индикатор состояния на одно реле
grön
Fusibile per relè
Nej
LED status of the supply voltage
gul
Предохранитель в цепи электропитания
Nej

Данные соединения

Connection (field side)
LL 5.08 mm
Connection on control side
Hankontakt enligt IEC 60603-13/DIN 41651
LL 5.08 mm
Number of poles (control side)
20-polig hankontakt

Märkdata

Durata meccanica
30 X 106 kopplingar

Märkdata ingång

Tensione d'ingresso
24 V DC ± 10%
Входной ток
16.7 mA

Märkdata utgång

Tipo de relé
RCL
Type of output
Potential-free contact
Matériau des contacts
AgNi 90/10
Tension nominale
≤ 250 V AC
Max. AC folytonos áram
6 A
Courant de contact minimum
0,1 A
Tensione di contatto min.
5 V

Isolationskoordinater (EN50178)

Pollution severity level
2
Pulse voltage test (1,2/50μs)
6 kV
Insulation test voltage AC
1,2 kV

Isolationskoordinater (EN50178)

Tensione d'ingresso nominale
<50 V AC
Rated output insulation voltage
250 V AC
Classe di sovratensione ingresso/uscita
III
Classe per l'installazione uscita/uscita
II
Степень загрязнения
2
Проверка импульсного напряжения
6 kV
Napięcie probiercze izolacji AC
1,2 kV
Clearance input/output
≥ 5,5 mm

Область подключения

Clamping range, max.
6 mm²
Clamping range, min.
0,5 mm²
Flexible with sleeve, max.
2,5 mm²
Flexible with sleeve, min.
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Max. wire cross-section, AWG
AWG 12
Min. wire cross-section, AWG
AWG 26
Sleeve with plastic collar, max.
2,5 mm²
Solid, max. H05(07) V-U
6 mm²
Solid, min. H05(07) V-U
0,5 mm²
Stripping length
6 mm
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm
Type of connection
Skruvanslutning

Anslutning försörjning

Вид соединения
Skruvanslutning
Диапазон сечений зажимаемых проводов, мин.
0,13 mm²
Диапазон сечений зажимаемых проводов, макс.
6 mm²
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
4 mm²
Гибкий с наконечником, макс.
2,5 mm²
elastyczny z tulejką, min.
0,5 mm²
tulejka z kołnierzem z tworzywa sztucznego, maks.
2,5 mm²
Wire cross-section, min. AWG
AWG 26
Сечение провода, макс. AWG
AWG 12
Åtdragningsmoment min.
0,5 Nm
Åtdragningsmoment max.
0,6 Nm
Avisoleringslängd
6 mm

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
