SAIL-M12GM12G-S-1.0P
SAIL-M12GM12G-S-1.0P
Габаритный чертеж
SAIL-M12GM12G-S-1.0P
Габаритный чертеж
SAIL-M12GM12G-S-1.0P
Схема контактов
Plug
SAIL-M12GM12G-S-1.0P
Схема контактов
Socket
SAIL-M12GM12G-S-1.0P
Схема соединений
SAIL-M12GM12G-S-1.0P
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-S-1.0P

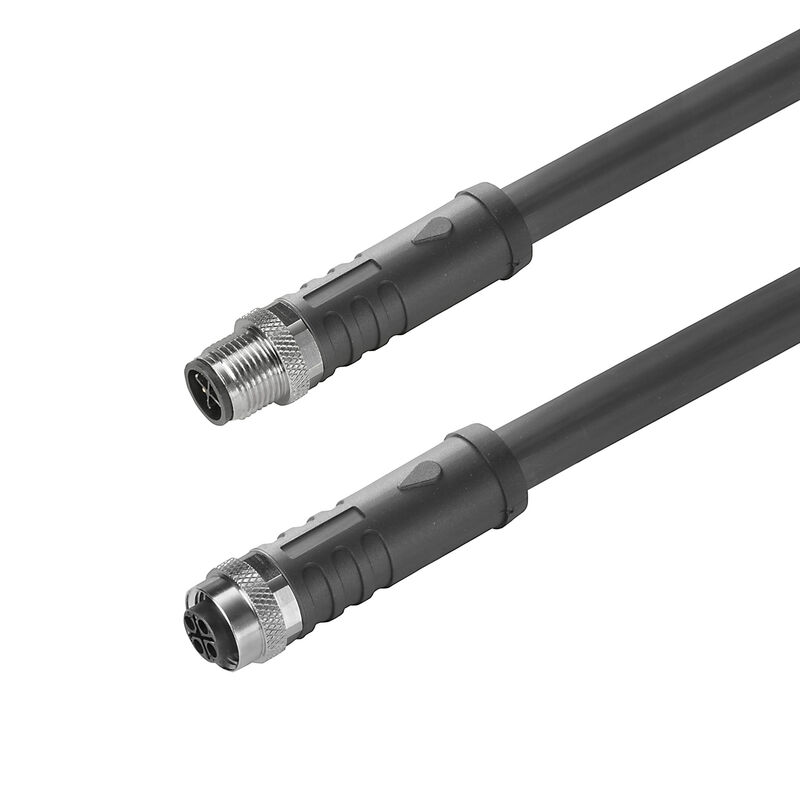

Шнур питания, Соединительная линия, M12/M12, Количество контактов : 4 (3 + PE), 1 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 2050270100
Загрузить спецификации Инженерная поддержка
Связанные продукты 8
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Kábel műszaki adatai Általános műszaki adatok Электрические свойства Общие стандарты Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E310075

Основные данные для заказа

Version
Шнур питания, Соединительная линия, M12/M12, Количество контактов : 4 (3 + PE), 1 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Référence
2050270100
Type
SAIL-M12GM12G-S-1.0P
GTIN (EAN)
4050118747188
Кол.
1 Штука

Размеры и массы

Масса нетто
135,52 g

Экологическое соответствие изделия

Statut de conformité RoHS
Соответствует с исключением
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Kábel műszaki adatai

Accélération
5 m/s²
Blindé
Nem
Codage couleur
grigio
Nero
marrone
Verde/giallo
Couleur de la gaine
nero
Cycles de courbure
10 mln
Diamètre extérieur
9.6 mm ± 0.3 mm
Fonction PE
Yes
Gaine selon UL AWM
20234 (80 °C / 1000 V)
Halogène
No
Isolation
PP
Longueur de câble configurable
Нет
Longueur du câble
1 m
Matériau de la gaine
Полиуретан
Nombre de pôles
4 (3 + PE)
Plage de température, en mouvement
-40...80 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
4 x диаметр кабеля
Rayon de courbure, mobile
7,5 x диаметр кабеля
Résistance de soudage
Нет
Réticulé par irradiation
Нет
Section du conducteur
1,5 mm²
Tropicalisé (résistant aux perles de soudure)
Нет
Utilisation sur chaîne porte-câbles
Да
Vitesse
5 m/s

Általános műszaki adatok

Codage
S-coded
Couple de serrage
M12: 1.0 Nm
Courant nominal
12 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
when screwed in
Filetage du raccordement
M12 / M12
LED
No
Matériau de base du boîtier
PUR
Plage de températures du coffret
-40 … +85 ° C
Résistance d'isolation
108 Ом
Surface du contact
позолоченный
Taille de clé
13 mm
Tension nominale
600 V
Version
Вилка, прямая - Гнездо, прямое

Электрические свойства

Résistance d'isolation
108 Ом
Tension nominale
600 V

Общие стандарты

Nº de certificat (cULus)
E310075

Вилка левосторонняя

Prise de raccordement à gauche
M12, S-кодировка, IP67, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Prise de raccordement à droite
M12, S-кодировка, IP67, розеточный контакт, прямой, Пластмасса, неэкранированный

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
