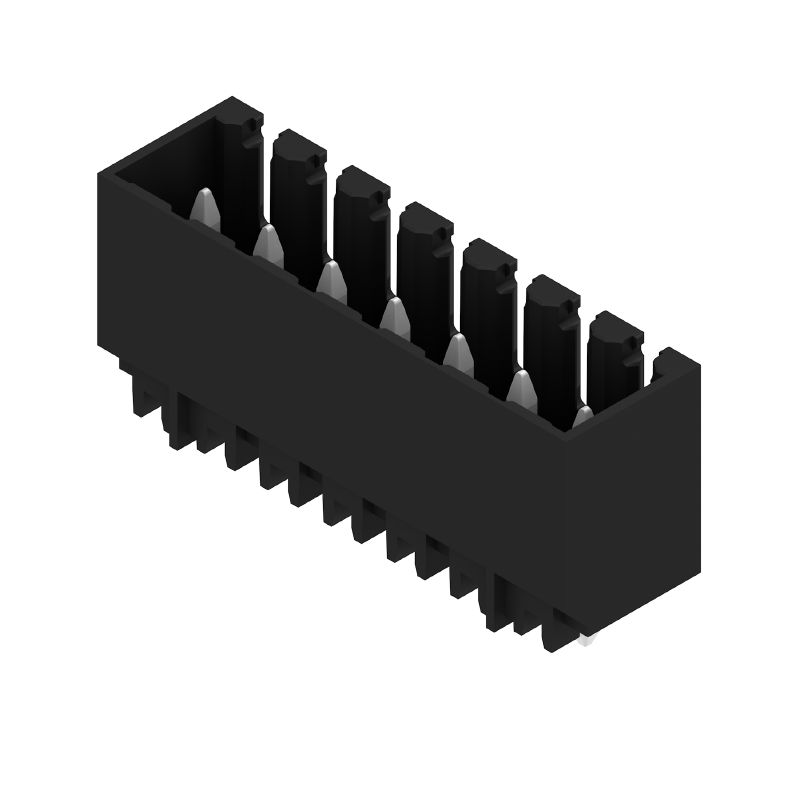

SL-SMT 3.50/07/180G 1.5SN BK RL
Imagen de producto
SL-SMT 3.50/07/180G 1.5SN BK RL
Imagen de producto
SL-SMT 3.50/07/180G 1.5SN BK RL
Ejemplo de uso
Compliant with existing standards
SL-SMT 3.50/07/180G 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/07/180G 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection

SL-SMT 3.50/07/180G 1.5SN BK RL

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 7, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape

N.º de artículo 1753034001
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Es contrapieza de 6 Productos relacionados 21
Osvědčení General ordering data Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Datos nominales conformes a IEC Jmenovité údaje podle CSA Données nominales selon UL 1059 Embalaje Wichtiger Hinweis Classifications

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

General ordering data

Versión
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 7, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape
Código
1753034001
Tipo
SL-SMT 3.50/07/180G 1.5SN BK RL
GTIN (EAN)
4032248135639
Cantidad
265 items
Product data
IEC: 320 V / 15 A
UL: 300 V / 10 A
opakowanie
Tape

Rozměry a hmotnosti

Profundidad
7,5 mm
Profundidad (pulgadas)
0,295 inch
Altura
12,6 mm
Height (inches)
0,496 inch
Height of lowest version
11,1 mm
Anchura
25,9 mm
Szélesség (coll)
1,02 inch
Peso neto
3,63 g

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Parametry systému

Familia del producto
OMNIMATE Signal - řada BL/SL 3,50
Tipo de conexión
Board connection
Montaje sobre placas c.i.
Raccordement soudé THT/THR
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Angulo de salida
180°
Número de polos
7
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
0 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Diámetro exterior del pad de soldadura
2,3 mm
Diámetro del orificio de la plantilla
2,1 mm
L1 en mm
21 mm
L1 en pulgadas
0,827 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
insertado con los dedos / no insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
6 N
Fuerza de extracción/polo, máx.
6 N

Údaje o materiálu

Materiales aislantes
LCP GF
Color
schwarz
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas de la conexión por soldadura
2...3 µm Ni / 5...7 µm Sn
Estructura de capas del contacto del conector
2...3 µm Ni / 5...7 µm Sn
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
15 A
Corriente nominal, número de polos máx. (Tu=20 °C)
12 A
Corriente nominal, número de polos mín. (Tu=40 °C)
13 A
Corriente nominal, número de polos máx. (Tu=40 °C)
10 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 100 A

Jmenovité údaje podle CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1176845
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Données nominales selon UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje de nivel ESD
estático disipativo
Embalaje
Tape
Longitud de VPE
330 mm
Anchura VPE
330 mm
Altura de VPE
70 mm
Profundidad de cinta (T2)
16,5 mm
Anchura de cinta (W)
44 mm
Profundidad de celda de cinta (K0)
16 mm
Altura de celda de cinta (A0)
7,8 mm
Anchura de celda de cinta (B0)
33,2 mm
Separación entre celdas de cinta (P1)
16 mm
Separación entre orificios de cinta (E)
1,75 mm
Separación entre celdas de cinta (F)
20,2 mm
Diámetro de bobina de cinta ∅ (A)
330 mm
Resistencia superficial
Rs = 109 - 1012 Ω
Selección de ancho y relleno de ubicación (WPPP)
6,8 mm
Selección de longitud y relleno de ubicación (LPPP)
12,65 mm
Diámetro de la superficie de extracción (ø Dmáx.)
5 mm
Selección de protrusión 1 y relleno de ubicación (L01 (PPP))
2,5 mm
Selección de protrusión 2 y relleno de ubicación (P02 (PPP))
2,7 mm

Wichtiger Hinweis

Conformidad con IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notas

• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
