Caratteristiche
| Versione | Scaricatore di sovratensioni, Bassa tensione, Protezione contro le sovratensioni, Senza dispersione di corrente, con contatto remoto, Monofase, TN, TT, IT con N, IT senza N |
| N. d’ordine | 2775000000 |

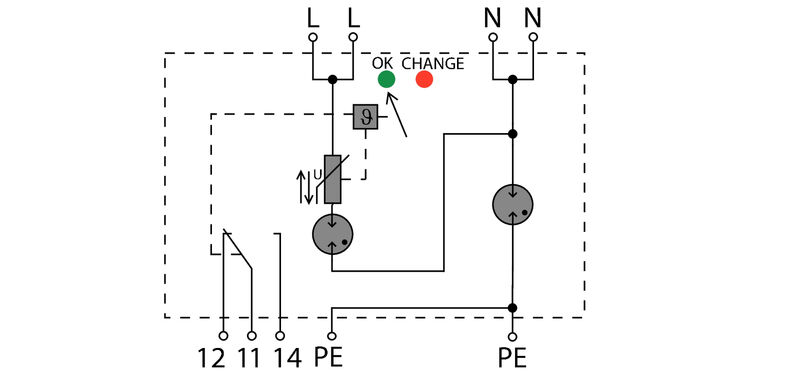

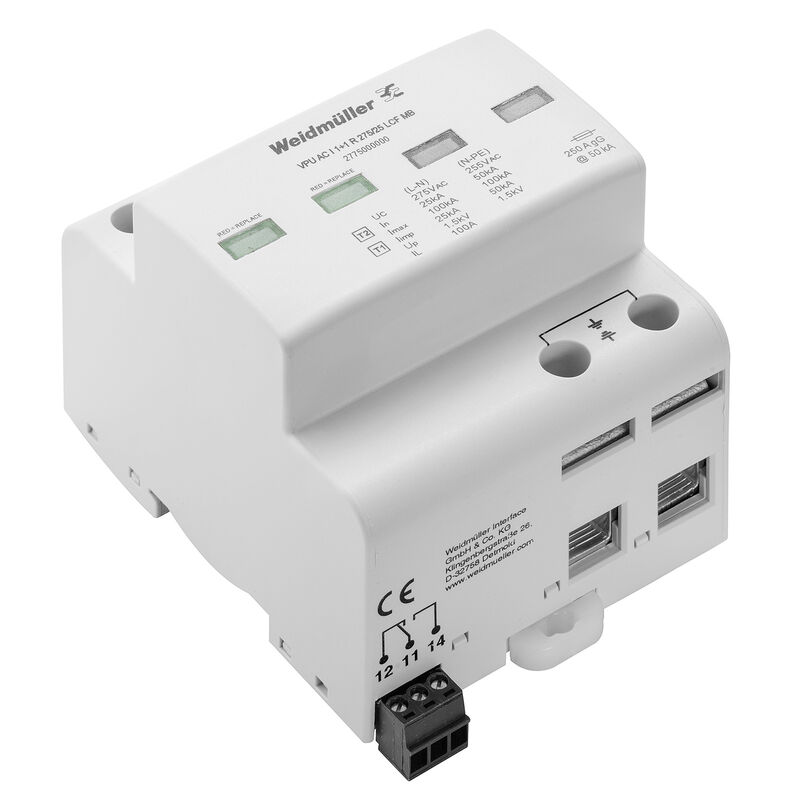

| Tipo | VPU AC I 1+1 R 275/25 LCF MB |
| GTIN (EAN) | 4064675039754 |
| CPZ | 1 Pezzo |
| Profondità | 71 mm |
| Profondità (pollici) | 2,795 inch |
| Posizione verticale | 99 mm |
| Altezza (pollici) | 3,898 inch |
| Larghezza | 70 mm |
| Larghezza (pollici) | 2,756 inch |
| Peso netto | 490 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -40 °C...85 °C |
| Umidità | Umidità rel. 5 - 95% |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Coppia di serraggio max. | 0,25 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione di collegamento cavo, flessibile, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Tipo di collegamento | Collegamento a vite: innestabile |
| Altitudine di esercizio | ≤ 2000 m |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | grigio |
| Forma |
Custodie portacomponenti; 4 TE
Insta IP20 |
| Grado di protezione | IP20 installato |
| Guida | TS 35 |
| Indicatore ottico di funzionamento | verde = ok, rosso = lo scaricatore è difettoso - sostituirlo. |
| Segmento | Ripartizione di energia |
| Versione |
Protezione contro le sovratensioni
Senza dispersione di corrente con contatto remoto |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Campo di frequenze, max. | 60 Hz |
| Campo di frequenze, min. | 50 Hz |
| Capacità di estinzione della corrente residua Ifi | Non presente per ragioni tecniche |
| Classe a norma IEC 61643-11 |
Tipo I
Tipo II |
| Classe di prescrizionesecondo EN 61643-11 |
T1
T2 |
| Contatto di segnalazione | 250 V 1A 1CO |
| Coordinamento energetico |
Tipo I
Tipo II Tipo III |
| Corrente conduttore di protezione IPE | 1 µA |
| Corrente di carico nominale IL | 100 A |
| Corrente di fuga in Un | 1 µA |
| Corrente di prova da fulmine Iimp(10/350 µs) (L-PE) | 25 kA |
| Corrente di prova da fulmine, Iimp (10/350 µs) (N-PE) | 50 kA |
| Corrente di scarica Imax. (8/20 µs) (N-PE) | 100 kA |
| Corrente di scarica Imax. (8/20µs) filo-PE | 100 kA |
| Corrente di scarica In (8/20 µs) filo-PE | 25 kA |
| Corrente di scarica In (8/20 µs) N-PE | 50 kA |
| Corrente nominale di cortocircuito ISCCR | 50 kA |
| Fusibile |
Nessun fusibile necessario ≤ 250 A gG
250 A gL (if back up fuse > 250 A) |
| Livello di protezione Up a IN (N-PE) | ≤ 1,5 kV |
| Livello di protezione Up con IN (L/N-PE) | ≤ 1,5 kV |
| Norme |
IEC 61643-11
EN 61643-11 |
| Numero di poli | 2 |
| Rete a bassa tensione |
Monofase
TN TT IT con N IT senza N |
| Sovratensione temporanea - TOV | 438 V |
| Tempo di reazione | ≤ 25 ns |
| Tensione nominale (AC) | 230 V |
| Tensione permanente massima, Uc (AC) | 275 V |
| Tensione permanente massima, Uc (N-PE) | 255 V |
| Tipo di tensione | AC |
| Tipo SPD |
T1
T2 |
| Lunghezza di spellatura | 18 mm |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 18 mm |
| Coppia di serraggio, min. | 3 Nm |
| Coppia di serraggio, max. | 4,5 Nm |
| Campo di serraggio, collegamento di dimensionamento | 16 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Campo di sezioni, max. | 35 mm² |
| Sezione di collegamento cavo, rigido, min. | 1,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 35 mm² |
| Sezione di collegamento cavo, flessibile, min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 25 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 35 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Sezione di collegamento, semirigida, max. | 35 mm² |
| Tipo di tensione | AC |
| Numero di poli | 2 |
| Grado di protezione | IP20 installato |
| Colori | grigio |
| Periodo | 5 anni |
| Informazioni sul prodotto |
Applicabile unicamente ai sistemi di potenza IT nei quali la massa sul trasformatore di distribuzione è interconnessa alla massa sul lato consumatore (RE=RA nella Figura 44.A1 di IEC 60634-4-44:2018). |
| Omologazione/Certificato/Documento di conformità | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86403) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_191079) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2775000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2775000000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_310191) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Product-Icon 10 | [MAM_Cumulus:93390](null) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Omologazioni |  |
| ROHS | Conforme |
