Caratteristiche

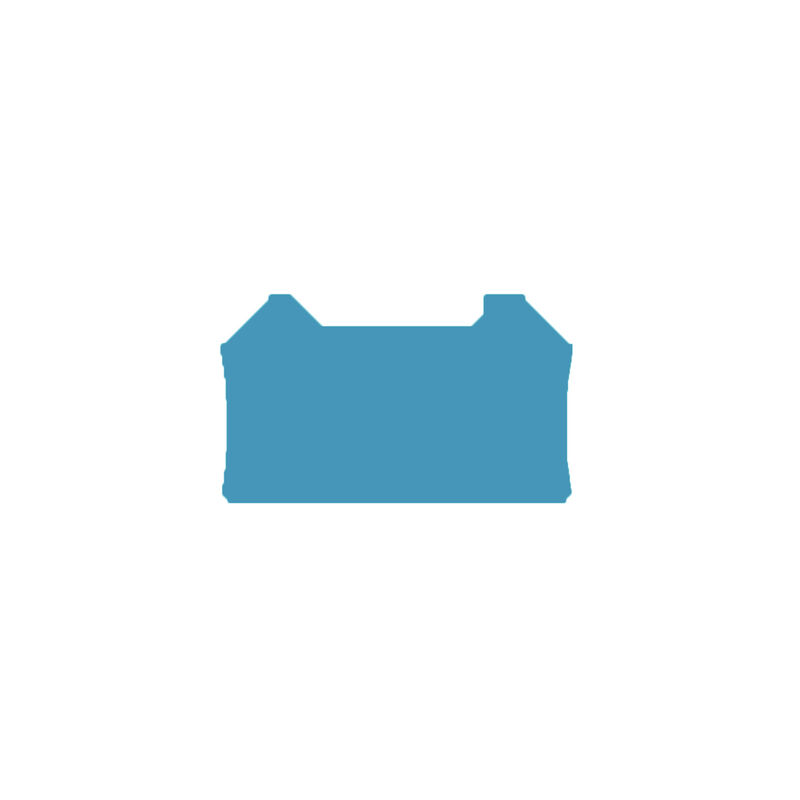

| Versione | Piastra terminale per morsetti, blu, Posizione verticale: 68.88 mm, Larghezza: 1.5 mm, V-0, Wemid, bloccabile: Sì |
| N. d’ordine | 1190320000 |
| Tipo | WAP WDU/WTR4/ZZ BL |
| GTIN (EAN) | 4032248991907 |
| CPZ | 50 Pezzo |
| Profondità | 40,95 mm |
| Profondità (pollici) | 1,612 inch |
| 68,88 mm | |
| Altezza (pollici) | 2,712 inch |
| Larghezza | 1,5 mm |
| Larghezza (pollici) | 0,059 inch |
| Peso netto | 2,355 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Impronta carbonica di prodotto |
|
| Materiale | Wemid |
| Colori | blu |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Terminale |
| bloccabile | Sì |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60720) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1190320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1190320000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1905100000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1361900000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, rosso, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1364720000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, grigio, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1231330000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, blu, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1361910000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, verde, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:2436420000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:2436360000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1193450000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, blu, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
-
N. articolo:1905090000Confezione:50 Pezzo
Morsetto sezionatore di prova, Collegamento a vite, Beige scuro, 4 mm², 27 A, 500 V, Numero di collegamenti: 4, Numero di piani: 1
