Caratteristiche

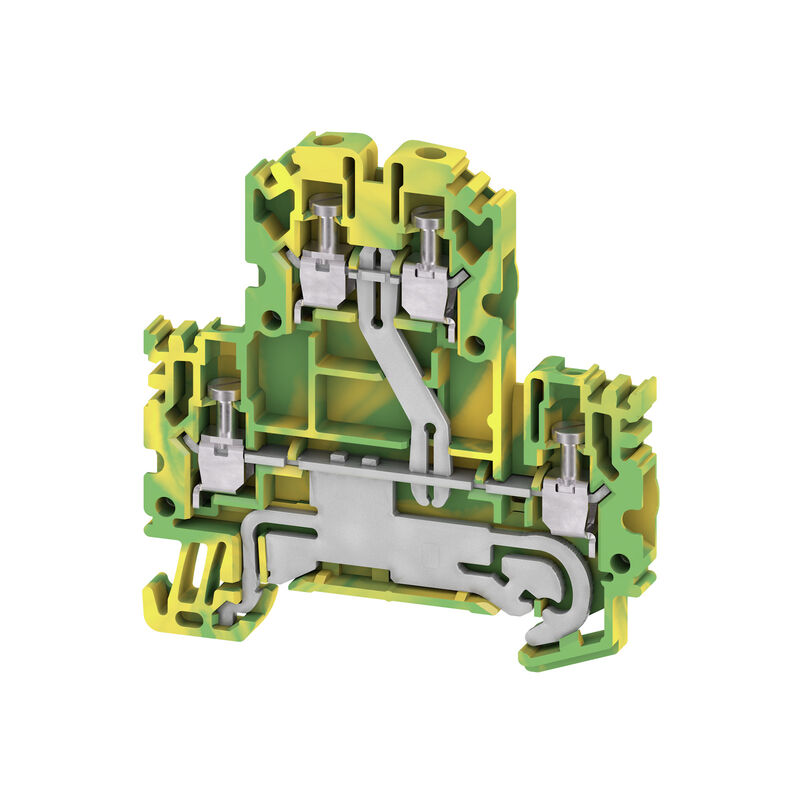

| Versione | Morsetto PE multistrato, Collegamento a vite, Verde/giallo, 2.5 mm², 800 V, Numero di collegamenti: 4, Numero di piani: 2, TS 35, V-0, Wemid |
| N. d’ordine | 1041620000 |
| Tipo | WDK 2.5N PE |
| GTIN (EAN) | 4032248138579 |
| CPZ | 50 Pezzo |
| Profondità | 54,95 mm |
| Profondità (pollici) | 2,163 inch |
| Profondità inclusa guida DIN | 62,45 mm |
| Posizione verticale | 60,7 mm |
| Altezza (pollici) | 2,39 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 16,984 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Verde/giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | DEMKO15ATEX1346U |
| N° certificato (IECEX) | IECEXULD15.0003U |
| Sezione cavo max (ATEX) | 4 mm² |
| Sezione cavo max (IECEX) | 4 mm² |
| Campo delle temperature di impiego | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Marcatura EN 60079-7 | Ex eb II C Gb |
| Marcatura Ex 2014/34/EU | II 2 G D |
| Versione |

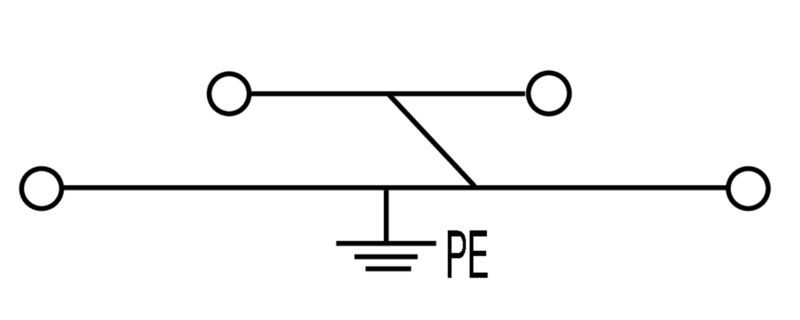

Collegamento a vite
Collegamento trasversale verticale Con collegamento PE aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 2 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | Sì |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | Sì |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,05 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,4 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 8 mm |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Stadio di serraggio con elettroavvitatore tipo DMS | 1 |
| Tipo di collegamento | Collegamento a vite |
| Vite di serraggio | M 2,5 |
| N° certificato (CSA) | 200039-1057876 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Guida | TS 35 |
| Norme | IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Corrente temporanea di dimensionamento | 300 A (2.5 mm²) |
| Funzione PEN | No |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 800 V |
| Tensione DC nominale | 800 V |
| Norme | IEC 60947-7-2 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 8 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37728)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76891) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_84528) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89271) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89275) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37536) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59811) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1041620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1041620000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1041620000&norm=0) |
| Documentazione utente |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK 2.5 WPE 2.5N PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102721) [NTI WDK 2.5N V](https://mdcop.weidmueller.com/mediadelivery/asset/900_102820) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| ECLASS 14.0 | 27-25-01-04 |
| Omologazioni |         |
| ROHS | Conforme |
