Caratteristiche

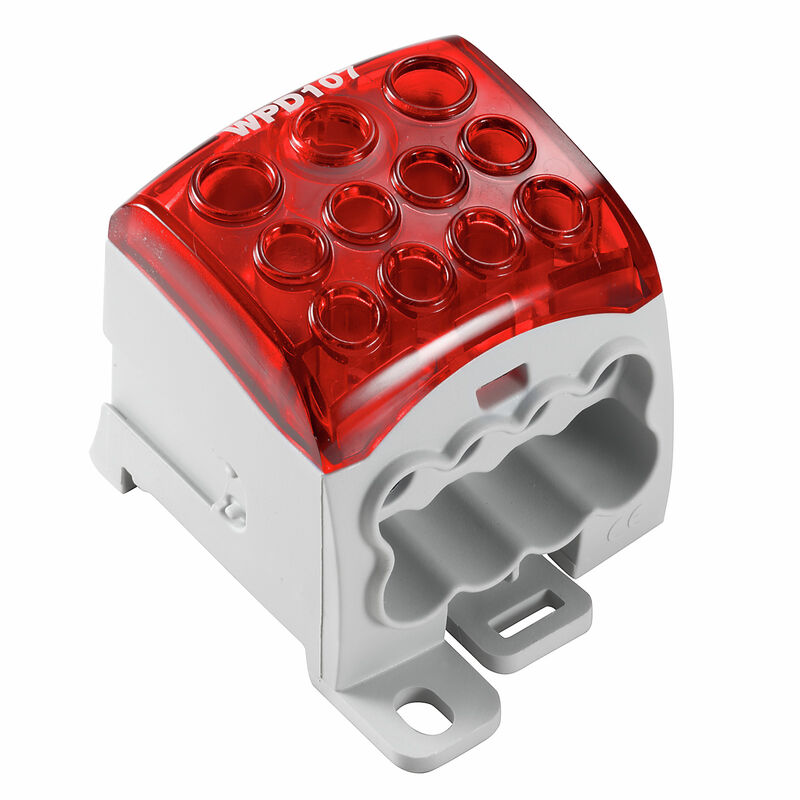

| Versione | Morsetto ripartitore di potenziale, Collegamento a vite, rosso, 95 mm², 270 A, 1000 V, Numero di collegamenti: 11, Numero di piani: 1 |
| N. d’ordine | 2725350000 |
| Tipo | WPD 107 1X95/2X35+8X25 RD |
| GTIN (EAN) | 4050118796537 |
| CPZ | 1 Pezzo |
| Profondità | 54,5 mm |
| Profondità (pollici) | 2,146 inch |
| Posizione verticale | 73 mm |
| Altezza (pollici) | 2,874 inch |
| Larghezza | 51 mm |
| Larghezza (pollici) | 2,008 inch |
| Peso netto | 210 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Materiale | Wemid |
| Colori | rosso |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | CNEX16ATEX0005U |
| N° certificato (IECEX) | IECEXCNEX16.0005U |
| Tensione max. (ATEX) | 440 V |
| Corrente (ATEX) | 232 A |
| Sezione cavo max (ATEX) | 95 mm² |
| Tensione max. (IECEX) | 440 V |
| Corrente (IECEX) | 232 A |
| Versione | Collegamento a vite |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | Sì |
| Guida |
Piastra di montaggio
TS 35 |
| Funzione N | Sì |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | chiuso |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 95 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Direzione di collegamento | laterale |
| Numero di collegamenti | 11 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 70 mm² |
| Sezione di collegamento cavo, flessibile, max. | 0 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 95 mm² |
| Sezione di collegamento, semirigida, max. | 95 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| N° certificato (cCSAus) | 70128467 |
| Guida |
Piastra di montaggio
TS 35 |
| Norme |
IEC 60947-7-1
UL 1059 |
| Numero di poli | 1 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di dimensionamento | 95 mm² |
| Tensione nominale | 1.000 V |
| Tensione AC nominale | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Corrente nominale | 270 A |
| Corrente con conduttore max. | 270 A |
| Norme |
IEC 60947-7-1
UL 1059 |
| N° certificato (cURus) | E60693 |
| Informazioni sul prodotto | La presa è conforme alla classe di infiammabilità V-2 secondo UL94. |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105797)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165237) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249781) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2725350000) |
| Documentazione utente |
[DATA SHEET WPD 107](https://mdcop.weidmueller.com/mediadelivery/asset/900_89312)
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Omologazioni |       |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
