속성

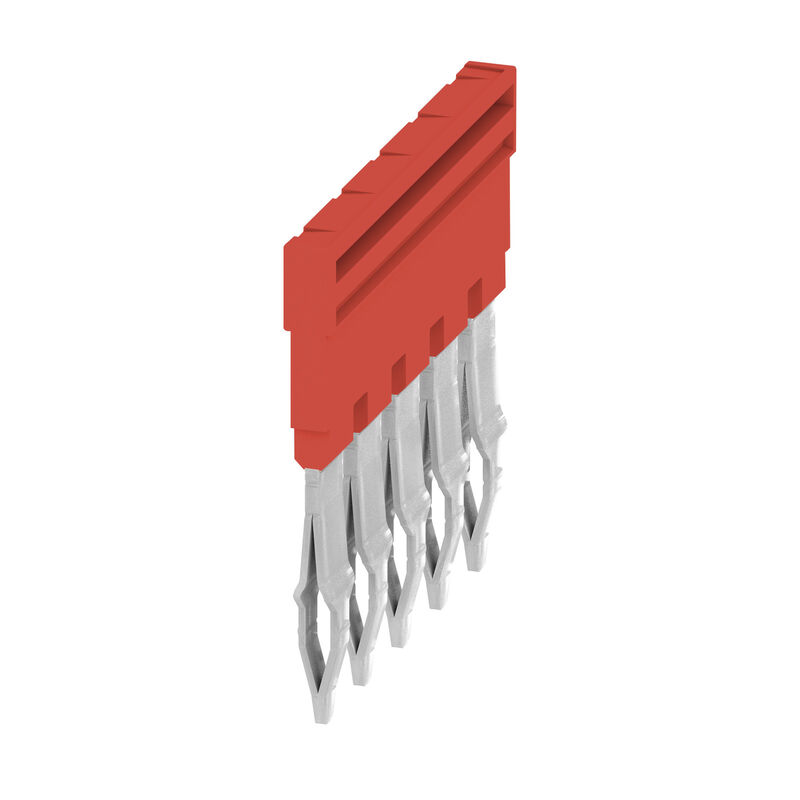

| 버전 | 점프바 (단자대), 플러그, 빨간색, 32 A, 극 수: 5, 피치(mm)(P): 6.10, 절연: 예, 너비: 28.2 mm |
| 주문 번호 | 2460790000 |
| 유형 | ZQV 4N/5 RD |
| GTIN(EAN) | 4050118476217 |
| 수량 | 60 items |
| 깊이 | 27.95 mm |
| 깊이 (인치) | 1.1 inch |
| 높이 | 2.8 mm |
| 높이 (인치) | 0.11 inch |
| 너비 | 28.2 mm |
| 폭 (인치) | 1.11 inch |
| 순중량 | 3.616 g |
| 보관 온도 | -25 °C...55 °C |
| 주변 온도 | -5 °C…40 °C |
| 작동 온도 | -60 °C...130 °C |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 빨간색 |
| UL 94 가연성 등급 | V-0 |
| 장착물 유형 | 플러그 |
| 폭발 테스트 버전 | 예 |
| 유형 | 점프바 |
| 정격 전류, 다중 폴 | 32 A |
| 피치(mm)(P) | 6.1 mm |
| 극 수 | 5 |
| 정격 전압 | 400 V |
| 정격 전류 | 32 A |
| 제품 정보 | 안정성과 온도 상의 이유로 접점 요소 중 60%만 브레이크 아웃이 가능합니다 교차 커넥터를 사용하면 정격 전압이 400V로 감소됩니다블랭크 컷 모서리가 있는 컷 교차 결선을 사용하는 경우 전압이 25V로 감소합니다 |
| 승인/인증/적합성 문서 |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152117)
[BV certivicate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152183) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153693) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153723) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45494) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2460790000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2460790000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2460790000&norm=0) |
| 사용자 문서 |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ECLASS 15.0 | 27-25-03-03 |
| 인증 |      |
| ROHS | 준수 |
