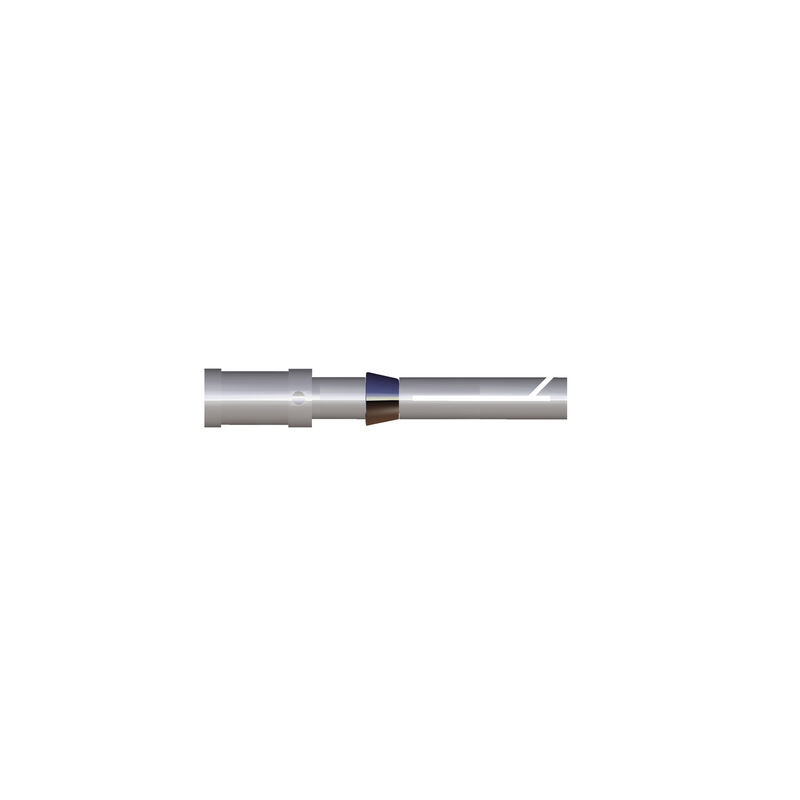

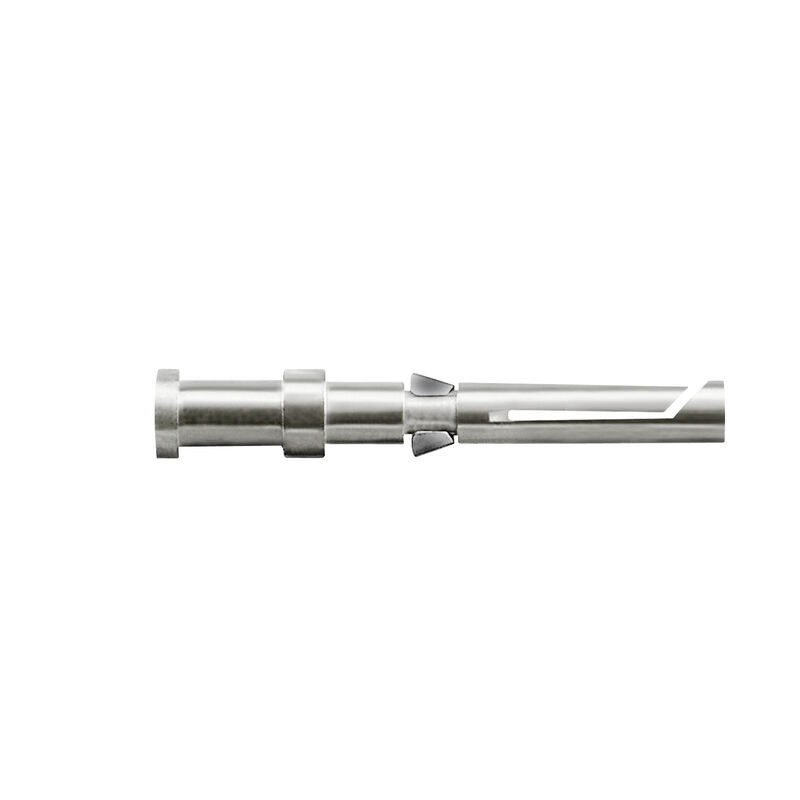

HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, メス型, 導体断面、最大: 2.5, 回転, 銅合金

商品番号 1651610000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 5 の付属品です 40 関連製品 20
承認 一般注文データ 寸法と重量 環境製品コンプライアンス 一般データ 分類

承認

ROHS
適合

一般注文データ

バージョン
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, メス型, 導体断面、最大: 2.5, 回転, 銅合金
注文番号
1651610000
種別
HDC-C-HD-BM2.5AG
GTIN (EAN)
4008190400286
数量
100  items

寸法と重量

直径
3.5  mm
正味重量
0.59  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

一般データ

シリーズ
HD
バージョンインサート
HD
HDD
HQ
MixMate
プラギング回数
≥ 500
体積抵抗
≤4 mΩ
基本材質
銅合金
導体断面、最大
2.5  mm²
接点の材質
銅合金
接点直径、オス
1.6  mm
接続方式
クリンプ接続
接続配線の断面
2.5 mm²
生産方法
回転
種別
メス型
表面仕上
銀色
被覆剝き長さ、定格接続
8  mm

分類

ETIM 6.0
EC000796
ETIM 7.0
EC000796
ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 9.0
27-44-02-04
ECLASS 9.1
27-44-02-04
ECLASS 10.0
27-44-02-04
ECLASS 11.0
27-44-02-04
ECLASS 12.0
27-44-02-04
ECLASS 13.0
27-44-02-04
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04
