IE-C6FS8UG0015A40A40-G

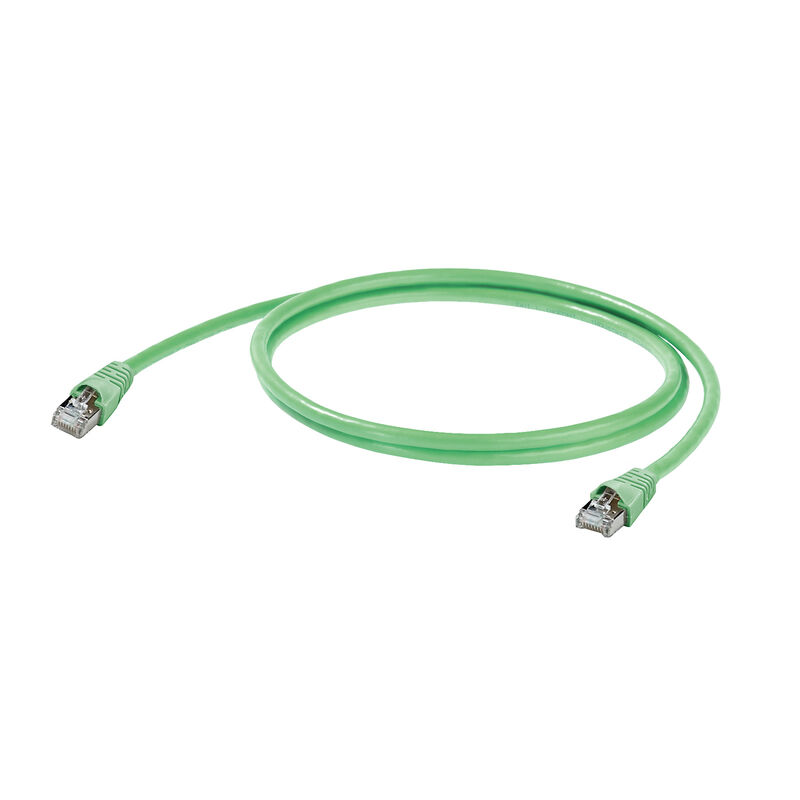

システムケーブル, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 1.5 m

商品番号 8941350015
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 24
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブル特有の規格 電気プロパティ 一般基準 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 プラグ プラグ、左 プラグ、右 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E316369

一般注文データ

Verze
システムケーブル, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 1.5 m
Order No.
8941350015
種別
IE-C6FS8UG0015A40A40-G
GTIN (EAN)
4050118089707
数量
1 items

寸法と重量

Délka
1.5 m
長さ（インチ）
59.055 inch
正味重量
54 g

温度

保管温度
-40 °C...85 °C
動作温度
-40 °C...85 °C
取り付け温度
-10 °C...60 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

ケーブル特有の規格

一般通信ケーブル設備
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007
煙霧の腐食性
According to EN50288-2-2

電気プロパティ

PoE / PoE+
IEEE 802.3atに適合

一般基準

Certificate no. (cULus)
E316369
Connector standard
IEC 60603-7-51

標準

コネクタ規格
IEC 60603-7-51
一般通信ケーブル設備
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007
煙霧の腐食性
According to EN50288-2-2

ケーブル構造

Aislamiento
PE
Apantallamiento
S/FTP
Apantallamiento par de conductores
アルミ箔
Apantallamiento total
銅線編組由来のシールド編み
Color de revestimiento
緑色
Colour sequence or wires - wire pairs
白 – 青、白 – オレンジ、白 – 緑、白 – 茶
Cordones flexibles
7
Disposición de los conductores
ツイストペア
Diámetro de la funda, max.
6.4 mm
Diámetro de la funda, min.
6 mm
Diámetro del aislante
1.02 mm
Material del conductor
撚り線加工錫メッキ銅線
Material del revestimiento
PUR
Número de conductores
8
Recubrimiento trenzado de apantallamiento
60 %
Sección
4*2*AWG 27/7 - 4*2*0.1 mm²

ケーブルの電気プロパティ

Capacità a 1 kHz
46 nF/km
Kategória
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Test voltage: wire-wire-shield
DC 750 V、1分
Vitesse de transmission
10 Gbit/s
Задержка наклона
25 ns/100m
Характеристический импеданс
100 ± 15 Ω @ 1–100 MHz
100 ± 22 Ω @ 100–250 MHz
100 ± 25 Ω @ 250–600 MHz
신호 전파 시간
4.27 ns/m

ケーブルの機械的特性と材料特性

シリコンフリー
はい
ハロゲン
ハロゲンフリー、IEC 60754-2に準拠
延焼耐性
in accordance with IEC 60332-1 / UL 1581 FT2
最小曲げ半径、繰返し
10 x ケーブル直径
最小曲げ半径（1回のみ）
5 x ケーブル直径
煙霧の腐食性
According to EN50288-2-2
紫外線耐性
はい
耐油性
in accordance with IEC 60811-2-1
耐磨耗性
非常に良い

プラグ

プラグ右
RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様
左プラグ
RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様

プラグ、左

左プラグ
RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様

プラグ、右

プラグ右
RJ45, IP20, オス型接点, 直線, プラグ, プラスチック, シールド仕様

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
