Egenskaper
| Utförande | Anslutningsmodul, Skruv, Klass FA (ISO/IEC11801 2011) med kat. 7A Kabel, IP68 (50 m / 24 h) |
| Art.nr. | 2685580000 |

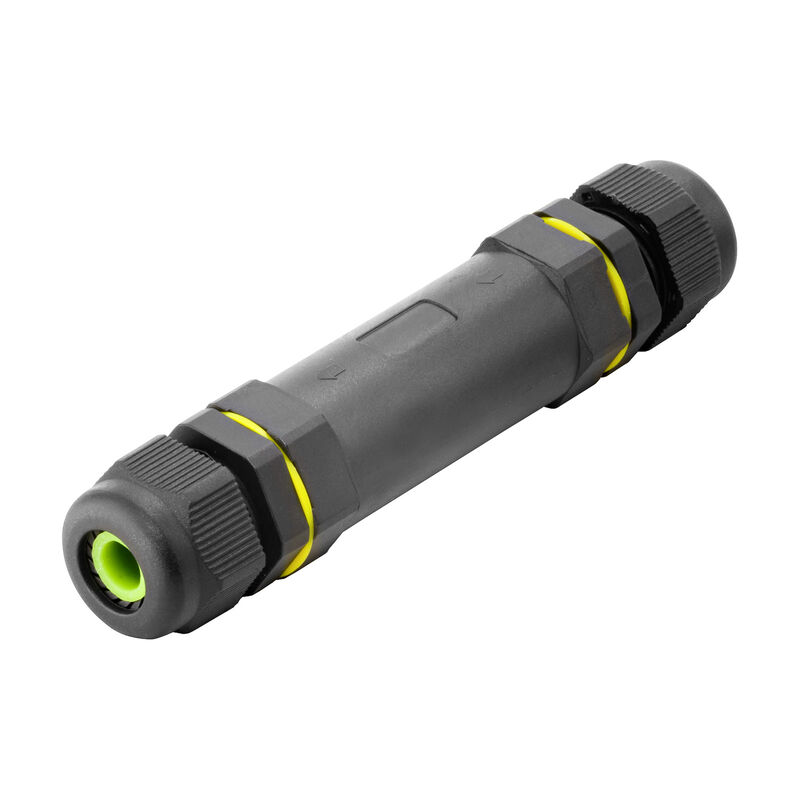

| Typ | IE-CCM-5P-10.5 |
| GTIN (EAN) | 4050118695335 |
| Förp. | 1 items |
| Nettovikt | 35 g |
| Drifttemperatur | -40 °C...105 °C |
| RoHS-kompatibilitetsstatus | Kompatibel |
| REACH SVHC | No SVHC above 0.1 wt% |
| Antal poler | 5 |
| Anslutning 1 | Skruv |
| Anslutning 2 | Skruv |
| Artikelbeskrivning | Anslutningsmodul |
| Färgkod | svart |
| Kapslingsmaterial |
Nylon
Glasfiber, UL-godkänd |
| Kategori | Klass FA (ISO/IEC11801 2011) med kat. 7A Kabel |
| Kontaktmaterial | Mässing, nickelpläterad |
| Kontaktyta | CuZn, förnicklad |
| Ledarens anslutningsarea, entrådig (AWG) | AWG 18...AWG 14 |
| Ledardiameter, entrådig, min. (AWG) | AWG 18 |
| Ledardiameter, entrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig, min. | 0,75 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledarens anslutningsarea, fintrådig | 0.75...2.5 mm² |
| Manteldiameter, min. | 8,5 mm |
| Manteldiameter, max. | 10,5 mm |
| Kontakthållare, material | Nylon + Glass fibre, UL Recongnized |
| Skyddsklass | IP68 (50 m / 24 h) |
| Anslutningsvridmoment anslutningsmodul, min. | 0,196 Nm |
| Anslutningsvridmoment anslutningsmodul, max. | 0,44 Nm |
| Anslutningsvridmoment körtelnöt, min. | 0,78 Nm |
| Anslutningsvridmoment körtelnöt, max. | 0,98 Nm |
| Anslutningsvridmoment körtelpipa, min. | 0,78 Nm |
| Anslutningsvridmoment körtelpipa, max. | 0,98 Nm |
| Märkspänning | 600 V |
| Märkström | 8 A |
| Certifikat nr (cURus) | E486077 |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_157220) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2685580000) |
| Användardokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001059 |
| ETIM 7.0 | EC001059 |
| ETIM 8.0 | EC001059 |
| ETIM 9.0 | EC001059 |
| ECLASS 9.0 | 27-40-02-12 |
| ECLASS 9.1 | 27-40-02-12 |
| ECLASS 10.0 | 27-40-02-12 |
| ECLASS 11.0 | 27-40-02-12 |
| ECLASS 12.0 | 27-40-02-12 |
| ECLASS 13.0 | 27-40-02-12 |
| ECLASS 14.0 | 27-40-02-12 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr (cURus) | E486077 |
