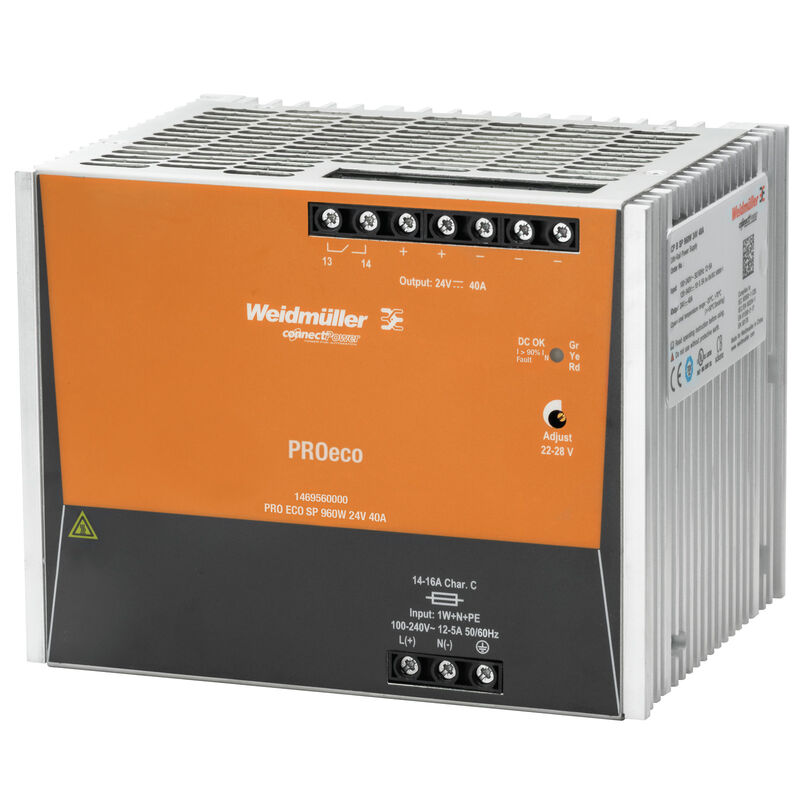

PRO ECO3 960W 24V 40A
PRO ECO3 960W 24V 40A

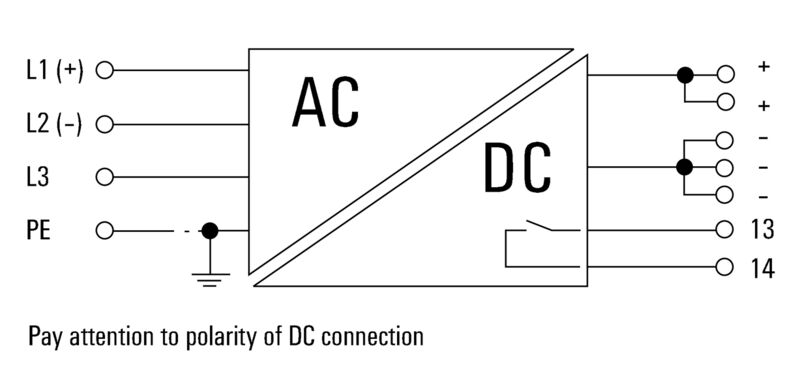

Símbolo eléctrico
PRO ECO3 960W 24V 40A
Curva de deriva
PRO ECO3 960W 24V 40A
Curva de deriva
PRO ECO3 960W 24V 40A
Curva de deriva

PRO ECO3 960W 24V 40A

Este producto pronto dejará de estar disponible.

Última fecha de pedido: /Date(1798585200000)/

Producto alternativo: 3025660000

Alimentación de corriente, fuente de alimentación conmutada, 24 V

Référence produit 1469560000
Nyissa meg a konfigurátorban
Adatlap letöltése Soporte técnico Descargas de productos
Accesorios 5 Productos relacionados 6
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Entrada Salida Datos generales EMC / choque / vibración Coordenadas de aislamiento Seguridad eléctrica (normas aplicadas) Datos de conexión (entrada) Datos de conexión (salida) PA52_7 Señalización Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E255651
N.º de certificado (cULus)
E258476

Datos generales para pedido

Versión
Alimentación de corriente, fuente de alimentación conmutada, 24 V
Código
1469560000
Tipo
PRO ECO3 960W 24V 40A
GTIN (EAN)
4050118275728
Cantidad
1 Pieza
Estado de entrega
Este artículo no estará disponible en el futuro.
Última fecha de pedido
/Date(1798585200000)/
Producto alternativo
[3025660000](~/p/3025660000)

Dimensiones y pesos

Profundidad
120 mm
Profundidad (pulgadas)
4,724 inch
Altura
125 mm
Altura (pulgadas)
4,921 inch
Anchura
160 mm
Anchura (pulgadas)
6,299 inch
Peso neto
2.899 g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-25 °C...70 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Datos nominales UL

Núm. de certificación (cURus)
E255651

Entrada

Current consumption in relation to the input voltage
  • Tipo de tensión:
    Trifásico CA
  • Tensión de entrada:
    400 V
  • Corriente de entrada:
    2,68 A
  • Tipo de tensión:
    Trifásico CA
  • Tensión de entrada:
    500 V
  • Corriente de entrada:
    2,15 A
  • Tipo de tensión:
    DC
  • Tensión de entrada:
    800 V
  • Corriente de entrada:
    1,37 A
  • Tipo de tensión:
    DC
  • Tensión de entrada:
    450 V
  • Corriente de entrada:
    2,37 A
Einschaltstrom
máx. 40 A
Fusible de entrada (interno)
Sí
Fusible previo recomendado
6 A / DI, fusible
10 A, Car. B, interruptor de protección
6...8 A, Car, C, interruptor de protección
Nominal power consumption
1.067 VA
Protectores de sobretensión, entrada
Varistor
Rango de tensión de entrada AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Rozsah vstupního napětí DC
450...800 V DC
Sistema de conexión
Conexión brida-tornillo
Tensión nominal de entrada
3 x 400...3 x 500 V CA (entrada de largo alcance)
Zona de frecuencia AC
47...63 Hz

Salida

Carga capacitiva
ilimitado
Conmutado paralelo
sí, máx. 3
Connection system
Conexión brida-tornillo
Corriente de salida continua @ UNominal
40 A @ 50 °C
24 A @ 70 °C
Corriente de salida nominal para Unominal
40 A @ 50 °C
Protección contra tensión inversa
Sí
Protección de sobrecarga
Sí
Rizado residual, picos de tensión de desconexión
<50 mVPP @ 24 V DC, IN
Tensión de salida, max.
28 V
Tensión de salida, min.
22 V
Tensión de salida, observacione
(ajustable con potenciómetro)
Tensión nominal de salida
24 V DC ± 1 %
Tiempo de subida
≤ 100 ms
выходная мощность
960 W

Datos generales

Altitud de funcionamiento
≤ 3000 m
Categoría de sobretensión
II
Corriente de descarga a tierra, máx.
3,5 mA
Factor de potencia (aprox.)
> 0,55 @ 3 x 500 V AC / > 0,65 @ 3 x 400 V AC
Grado de eficiencia
90%
MTBF
  • De conformidad con la norma:
    SN 29500
  • Tiempo de funcionamiento (horas), mín.:
    1.700.000 h
  • Temperatura ambiente:
    25 °C
  • Tensión de entrada:
    400 V
  • Potencia de salida:
    240 W
  • Ciclo de trabajo:
    100 %
  • De conformidad con la norma:
    SN 29500
  • Tiempo de funcionamiento (horas), mín.:
    776.000 h
  • Temperatura ambiente:
    40 °C
  • Tensión de entrada:
    400 V
  • Potencia de salida:
    240 W
  • Ciclo de trabajo:
    100 %
Máx. humedad rel. del aire (en servicio)
5 %…95 % HR
Posición de montaje, instrucciones de montaje
Montaje sobre carril TS 35
Protección contra cortocircuito
Sí
Protección contra exceso de temperatura
Sí
Pérdida de potencia, carga nominal
95 W
Pérdida de potencia, sin carga
5 W
Señalización
LED verde (Usalida > 21,6 V DC)
LED amarillo (Isalida > 90 % INominal tip. )
LED rojo (sobrecarga, sobretemperatura, cortocircuito, Usalida <20,4 V DC)
Tiempo de puenteado de fallo de CA @ Inominal
> 25 ms a 3 x 500 V AC / > 20 ms a 3 x 400 V AC
Tipo de protección
IP20
Versión especial de la capota
Metal, resistente a la corrosión

EMC / choque / vibración

Emisión de ruidos de conformidad con la norma EN55032
Clase B
Limitación de corrientes de armónicos de red
Conforme a la norma EN 61000-3-2
Prueba de resistencia a interferencias según
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
EN 61000-4-4 (encendido)
EN 61000-4-5 (sobretensión)
EN 61000-4-6 (dirigido)
EN61000-4-8 (Fields)
EN61000-4-11 (Dips)
Resistencia a la vibración según IEC 60068-2-6
1 g conforme a la norma EN 50178
Resistencia al impacto según IEC 60068-2-27
15 g en todas las direcciones

Coordenadas de aislamiento

Degré de pollution
2
Insulation voltage input / earth
2 kV
Surge voltage category
II
Tensione di isolamento ingresso/uscita
3 kV
Védettségi osztály
I, con conexión de tierra
Изоляция выходного напряжения / заземление
0,5 kV

Seguridad eléctrica (normas aplicadas)

Equipamiento eléctrico de las máquinas
según EN60204
Equipos electrónicos con componentes electrónicos
según EN50178 / VDE0160
Protección contra corrientes peligrosas
Según VDE 0106-101
Separación segura / protección frente a choques eléctricos
VDE0100-410 / según DIN57100-410
Tensión baja de protección
SELV según IEC 60950-1
PELV conforme a la norma EN 60204-1
Transformadores de seguridad para fuentes de alimentación conmutadas
Conforme a la norma EN 61558-2-16

Datos de conexión (entrada)

Número de bornes
4 para L1/L2/L3/PE
Par de apriete, máx.
0,6 Nm
Par de apriete, mín.
0,5 Nm
Sección de conexión del conductor AWG/kcmil , max.
12 AWG
Sección de conexión del conductor AWG/kcmil , min.
26 AWG
Sección de conexión del conductor, flexible , max.
2,5 mm²
Sección de conexión del conductor, flexible , min.
0,5 mm²
Sección del conductor, rígido , máx.
6 mm²
Sección del conductor, rígido , mín.
0,5 mm²
Sistema de conexión
Conexión brida-tornillo

Datos de conexión (salida)

Número de bornes
7 (++,---,13,14)
Par de apriete, máx.
0,6 Nm
Par de apriete, mín.
0,5 Nm
Sección de conexión del conductor AWG/kcmil , max.
8 AWG
Sección de conexión del conductor AWG/kcmil , min.
22 AWG
Sección de conexión del conductor, flexible , max.
10 mm²
Sección de conexión del conductor, flexible , min.
2,5 mm²
Sección del conductor, rígido , máx.
16 mm²
Sección del conductor, rígido , mín.
0,5 mm²
Sistema de conexión
Conexión brida-tornillo

PA52_7 Señalización

Carga de contacto (CNA)
max. 30 V DC / 1 A
Contacto libre de potencial
Sí
Relé encendido/apagado
Tensión de salida >21,6 V DC/ <20,4 V DC, sobrecarga

Clasificaciones

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
