製品情報

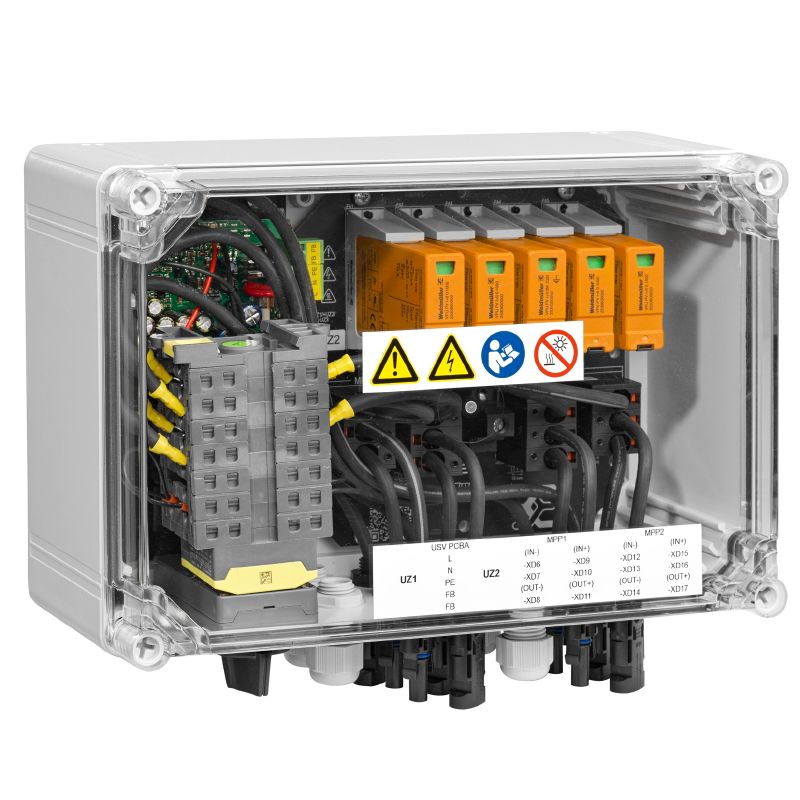

| バージョン | 太陽光発電, 結合器ボックス, 消防士用スイッチ, 1100 V, 2 MPP, 2入力/MPPあたり1出力, 過電圧保護 I / II, 遠隔断路器, WM4C |
| 注文番号 | 8000114374 |
| 種別 | PVC DC 2I 1O 2MPP RD SPD1R WM4 11 |
| GTIN (EAN) | 4099986766976 |
| 数量 | 1 items |
| 深さ | 132 mm |
| 奥行き（インチ） | 5.197 inch |
| 高さ | 238 mm |
| 高さ（インチ） | 9.37 inch |
| 幅 | 300 mm |
| 幅（インチ） | 11.811 inch |
| 正味重量 | 4,269.65 g |
| 周囲温度 | -20 °C...+50 °C |
| 湿度 | 5～95%、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| 時間間隔 | 5 年 |
| 定格 DC 電圧 | 1,100 V |
| 定格短期電流抵抗 |
|
| 最大電力ポイント当たりの電流、最大 | 35 A |
| エンクロージャ付属品 | 取り付けフット使用 |
| 保護等級 | II |
| 取り付け方式 | 固定ラグ |
| 接続種別ストリング | プラグWM4C |
| 絶縁材 | ポリエステル素材ガラス強化繊維、ポリカーボネート |
| 衝撃耐性 |
IEC 62208に準拠したIK08
IEC 62262に準拠したIK10 |
| 保護度合い | IP65 |
| 設置場所 | 保護された屋外エリア（海から1km以上） |
| DC 入力 + & - |
|
| DC 入力の最大数 | 最大電力ポイントあたり2入力を並列接続 |
| MPPあたりの入力数 | ≤ 2 |
| サージ保護補助接点 |
|
| ヒューズの種別 | ヒューズカートリッジもホルダーもない |
| 接続口の数 | 3 |
| 最大出力点数（MPP） | 2 |
| 機能的アース接触 |
|
| 入力数 | 4 |
| DC 出力 + & - |
|
| DC出力の最大数 | 最大電力ポイント1出力あたり |
| 電圧低下後の自動再充電 | はい |
| 動作サイクル数 | 10000 |
| 制御電圧 | 100 V AC - 250 V AC 50/60Hz |
| リモート断路補助接点 |
|
| リモート断路制御接点 |
|
| 電源回路の切断の種別 | 電圧トリッピングまたは手動スイッチ動作時 |
| ターンオフ時間 | 1.5秒 |
| スイッチ消費電流 |
|
| 定格電流での遮断操作サイクル数 | 300 |
| スイッチ断路器の実行 | エンクロージャ内のリモート断路器 |
| 断路器容量の切り替え |
DC-PV1
IEC 60947-3 |
| PVシステム電圧、最大Ucpv | 1,100 V |
| サージ保護DC側 | 1000 VタイプI + II |
| 保護レベル Up (-/PE) | ≤ 3.8 kV |
| 保護レベル Up （+/- 、-/PE 、+/PE） | ≤ 3.8 kV |
| 保護レベル Up （+/-） | ≤ 3.8 kV |
| 保護レベル Up （+/PE） | ≤ 3.8 kV |
| 待機消費電力PC | < 0.2 W |
| 放電電流 In （8/20µs） | 20 kA |
| 放電電流、最大 (8/20 µs) | 40 kA |
| 最大連続動作電圧 DC UCPV モード +/-、-/PE、+/PE | 1,100 V |
| 短絡電流 ISCPV | 11,000 A |
| 総出力電流I合計 （10/350μs） | 12.5 kA |
| 総出力電流I合計 （8/20µs） | 50 kA |
| 要件等級 | タイプI/II |
| 雷テスト電流Iimp (10/350 µs) | 6.25 kA |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301042)
[Declaration of conformity for PV fireman switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_307706) |
| エンジニアリングデータ |
[Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_310870)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323280) |
| 技術文書 | [8000114374 Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_313772) |
| ユーザ文書 |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) |
| ホワイトペーパー |
[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540)
[Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 認可 |  |
| ROHS | 適合 |
