製品情報

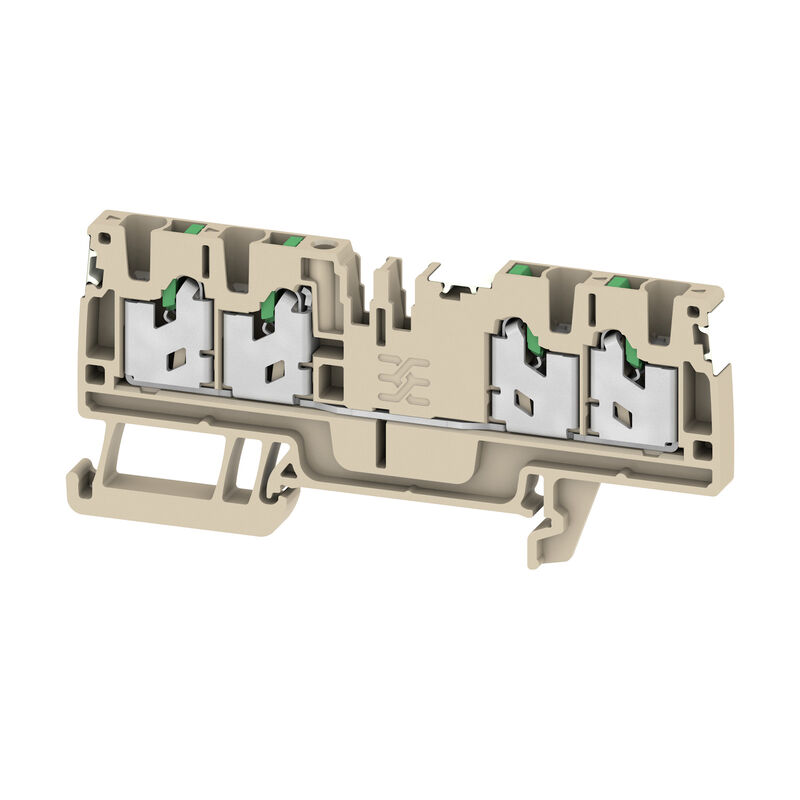

| バージョン | フィードスルー端子台, SNAP IN, ダークベージュ, 2.5 mm², 24 A, 800 V, 接続数: 4 |
| 注文番号 | 2862980000 |
| 種別 | S4C 2.5 DL |
| GTIN (EAN) | 4064675594031 |
| 数量 | 100 items |
| 深さ | 38 mm |
| 奥行き（インチ） | 1.496 inch |
| 高さ | 84 mm |
| 高さ（インチ） | 3.307 inch |
| 幅 | 5.1 mm |
| 幅（インチ） | 0.201 inch |
| 正味重量 | 14.062 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| 操作要素の色 | 緑色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | IECEXTUR22.0073U |
| 証明書番号（IECEX） | TUEV22ATEX8925U |
| 最大電圧（ATEX） | 550 V |
| 電流（ATEX） | 21 A |
| 最大導体断面積（ATEX） | 2.5 mm² |
| 最大電圧（IECEX） | 550 V |
| 電流（IEEX） | 21 A |
| 最大導体断面積（IECEX） | 2.5 mm² |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 4 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 固定形式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 篏合仕様 | はい |
| 開放側面 | 右 |
| 接続種別、追加接続 | SNAP IN |
| IEC 60947-1 準拠のゲージ | A2 |
| クランプ範囲、最大 | 2.5 mm² |
| クランプ範囲、最小 | 0.34 mm² |
| ツインワイヤエンドフェルール、最大 | 0.75 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 接続数 | 4 |
| 接続断面、撚線、最大 | 2.5 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | SNAP IN |
| 被覆剥き長さ | 10 mm |
| 配線接続断面 AWG、最小 | AWG 22 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.34 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 2.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.34 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 2.5 mm² |
| 証明書番号（CSA） | 200039-8116541 |
| 配線の最大断面（CSA） | 14 AWG |
| 配線の最小断面（CSA） | 20 AWG |
| 電圧規模B（CSA） | 600 V |
| 電圧規模C（CSA） | 600 V |
| 電圧規模D（CSA） | 600 V |
| 電流の規模B（CSA） | 15 A |
| 電流の規模C（CSA） | 15 A |
| 電流の規模D（CSA） | 5 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 22 |
| 定格断面 | 2.5 mm² |
| 定格電圧 | 800 V |
| 定格 DC 電圧 | 800 V |
| 定格電流 | 24 A |
| 最大導体電流 | 24 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1.33 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 0.77 W |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 22 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 12 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 22 AWG |
| 導体サイズ工場配線最大（cURus） | 12 AWG |
| 現在のサイズ C（cURus） | 20 A |
| 現在のサイズ D（cURus） | 5 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ B（cURus） | 600 V |
| 電圧サイズ C（cURus） | 600 V |
| 電圧サイズ D（cURus） | 600 V |
| 電流サイズ B（cURus） | 20 A |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_320960)
[IECEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320969) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320970) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284543) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_296235) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2862980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2862980000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2862980000&norm=0) |
| ユーザ文書 |
[User Manual SNAP IN](https://mdcop.weidmueller.com/mediadelivery/asset/900_305731)
[NTI S4C 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_320963) |
| カタログ | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |      |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（cURus） | E60693 |
