製品情報
| バージョン | センサ/アクチュエータプラグインコネクタ, インサート |
| 注文番号 | 1170120000 |

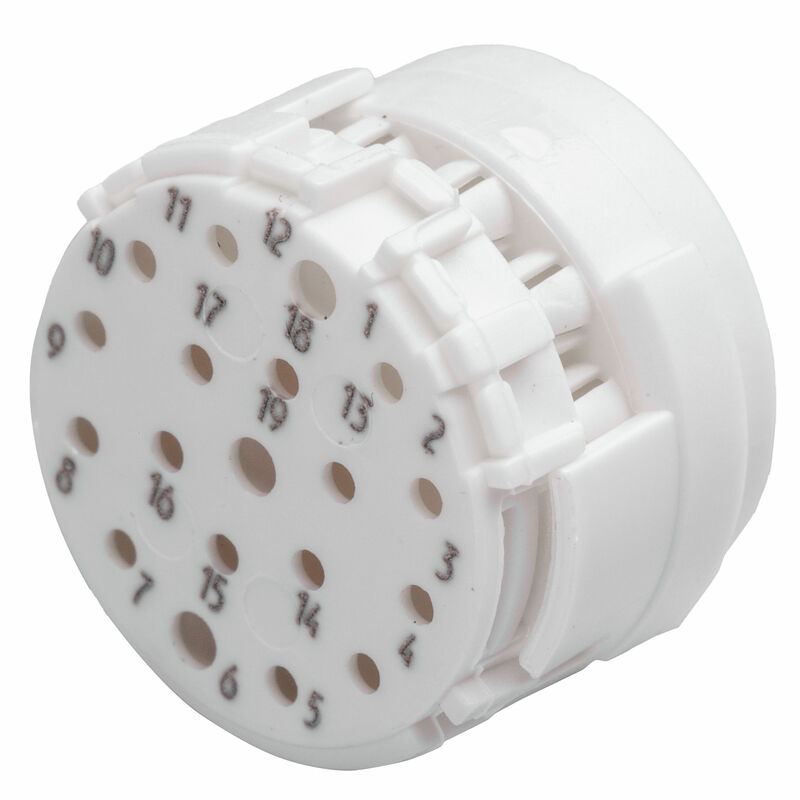

| 種別 | SAI-M23-SE-19 |
| GTIN (EAN) | 4032248962068 |
| 数量 | 1 items |
| 正味重量 | 3 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| M23 信号インサートのコーディング能力 |
H コード化
N コード化 S コード化 X コード化 Y コード化 |
| コーディング | なし |
| ハウジング主要材質 | 熱可塑性ポリアミドPA 6、PBT |
| プラギング回数 | > 1000 |
| 定格電圧 | 100 V |
| 定格電流 |
1 mm接点= 8 A
1.5 mm接点= 10 A |
| 接続方式 | クリンプ接続 |

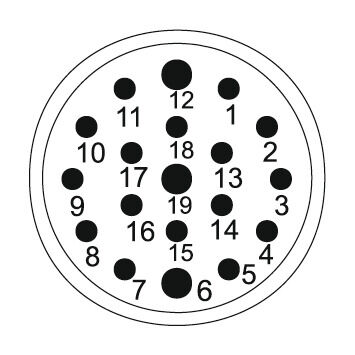

| 極数 | 19 |
| 汚染度 | 3 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93829) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1170120000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC003557 |
| ETIM 8.0 | EC003557 |
| ETIM 9.0 | EC003557 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-23 |
| ECLASS 11.0 | 27-44-02-23 |
| ECLASS 12.0 | 27-44-02-23 |
| ECLASS 13.0 | 27-44-02-23 |
| ECLASS 14.0 | 27-44-02-23 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E344862 |
付属品
コネクタ丸型コネクタM23コネクタ信号クリンプ接点1 mm
コネクタ丸型コネクタM23コネクタ信号筐体 – インサートや接点のない内蔵コネクタ標準筐体
ツールクリンプツールその他の圧着ツール ...... M23 対応
コネクタ丸型コネクタM23コネクタ信号クリンプ接点1.5 mm
コネクタ丸型コネクタM23コネクタ信号インサートや接点のない筐体標準筐体
の付属品です
コネクタ丸型コネクタM23コネクタ信号インサートや接点のない筐体標準筐体
