製品情報
| バージョン | TM, ソケット x 9 mm, PVC, 色: 透明, 導体外径: 4 - 6 mm |
| 注文番号 | 1798490000 |

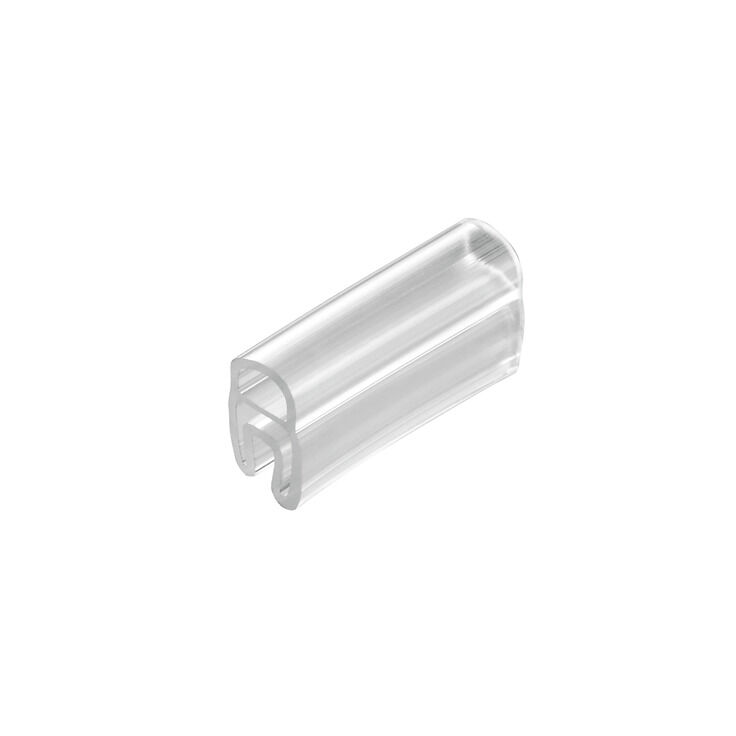

| 種別 | TM 203/15 V0 |
| GTIN (EAN) | 4032248243150 |
| 数量 | 500 items |
| 深さ | 9 mm |
| 奥行き（インチ） | 0.354 inch |
| 高さ | 15 mm |
| 高さ（インチ） | 0.591 inch |
| 幅 | 9 mm |
| 幅（インチ） | 0.354 inch |
| 正味重量 | 0.2 g |
| 動作温度範囲 | -40...80 °C |
| REACH SVHC | / |
| UL 94 可燃性等級 | V-0 |
| 動作温度範囲 | -40...80 °C |
| 動作温度範囲、最大 | 80 °C |
| 動作温度範囲、最小 | -40 °C |
| 印刷種別 | ニュートラル |
| 幅 | 9 mm |
| 推奨業種 |
輸送
機械 |
| 材質 | PVC |
| 色 | 透明 |
| 導体外径 | 4 - 6 mm |
| 導体外径、最大 | 6 mm |
| 導体外径、最小 | 4 mm |
| 導体断面、最大 | 10 mm² |
| 導体断面、最小 | 2.5 mm² |
| 接続配線の断面 | 2.5 - 10 mm² |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63873) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1798490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1798490000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1798490000&norm=0) |
| 製品変更通知 |
[PCN Transparent Sleeves_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49689)
[PCN Transparent Sleeves_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49690) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001530 |
| ETIM 7.0 | EC001530 |
| ETIM 8.0 | EC001530 |
| ETIM 9.0 | EC001530 |
| ECLASS 9.0 | 27-40-04-01 |
| ECLASS 9.1 | 27-40-04-01 |
| ECLASS 10.0 | 27-40-04-01 |
| ECLASS 11.0 | 27-28-11-02 |
| ECLASS 12.0 | 27-28-11-02 |
| ECLASS 13.0 | 27-28-11-02 |
| ROHS | 適合 |
