속성

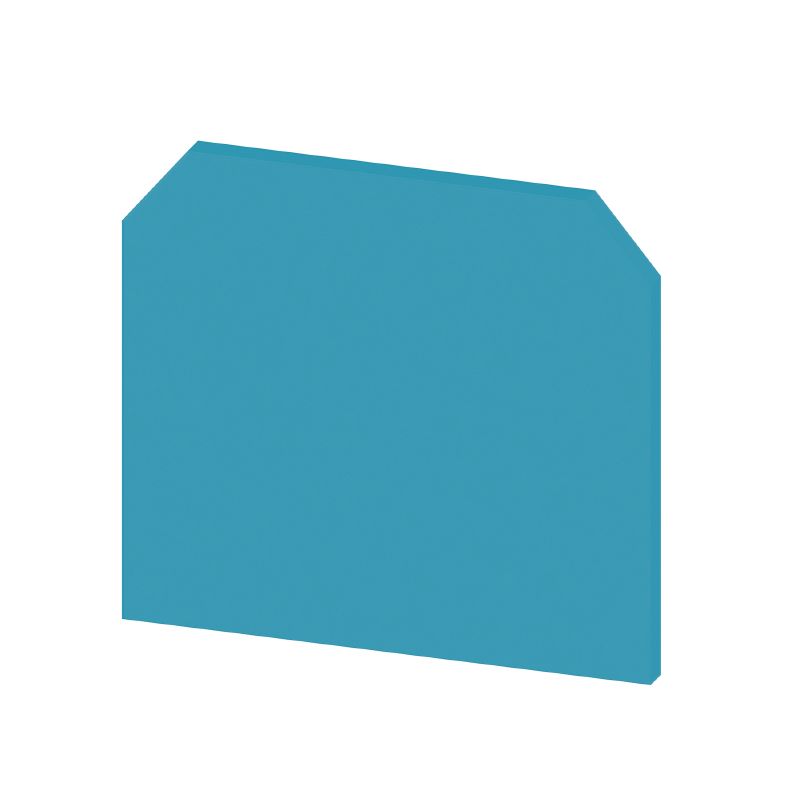

| 버전 | 종단 플레이트(단자대), 파란색, 높이: 27 mm, 너비: 1.5 mm, V-2, PA 66 |
| 주문 번호 | 0294480000 |
| 유형 | AP AKZ4 BL |
| GTIN(EAN) | 4008190021832 |
| 수량 | 20 items |
| 깊이 | 24.5 mm |
| 깊이 (인치) | 0.965 inch |
| 높이 | 27 mm |
| 높이 (인치) | 1.063 inch |
| 너비 | 1.5 mm |
| 폭 (인치) | 0.059 inch |
| 순중량 | 1.15 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | PA 66 |
| 컬러 코드 | 파란색 |
| UL 94 가연성 등급 | V-2 |
| 버전 | 엔드 플레이트 |
| 설치 권고 | 직접 장착 |
| 스냅온 | 예 |
| 설치 권고 | 직접 장착 |
| 그림 제목 02 | 제품 이미지 |
| 이미지 부제목-02 | 그림과 유사 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58959) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0294480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0294480000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-33 |
| ECLASS 11.0 | 27-14-11-33 |
| ECLASS 12.0 | 27-14-11-33 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | 준수 |
액세서리입니다
-
항목 번호:0294320000패키징 단위:100 PC
기본 연결 단자대 블록, 스크류 결선, 중간 노란색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-0, 5VA, KrG, 130 °C
-
항목 번호:0359560000패키징 단위:10 PC
기본 연결 단자대 블록, 스크류 결선, 베이지색/노란색, 진한 베이지색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-2, PA 66, Wemid, 130 °C
-
항목 번호:1538260000패키징 단위:100 PC
기본 연결 단자대 블록, 스크류 결선, 베이지색/노란색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-2, PA 66, 100 °C
-
항목 번호:0294360000패키징 단위:100 PC
기본 연결 단자대 블록, 스크류 결선, 진한 베이지색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-0, Wemid, 130 °C
-
항목 번호:0359660000패키징 단위:10 PC
기본 연결 단자대 블록, 스크류 결선, 베이지색/노란색, 진한 베이지색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-2, PA 66, Wemid, 130 °C
-
항목 번호:0294380000패키징 단위:100 PC
기본 연결 단자대 블록, 스크류 결선, 파란색, 4 mm², 32 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 15, V-0, Wemid, 130 °C
단자대 블록범용 범위클램핑 요크 기술SAK 시리즈TS 15기본 연결 단자대 블록1중4 mm²
