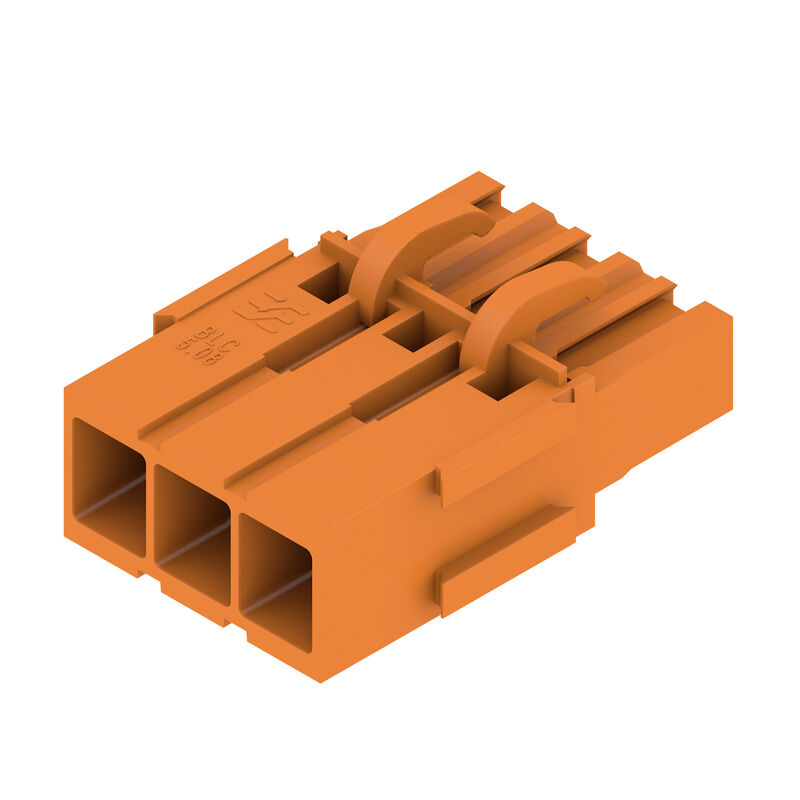

Produktillustration
BLC 5.08/03/180BR OR BX

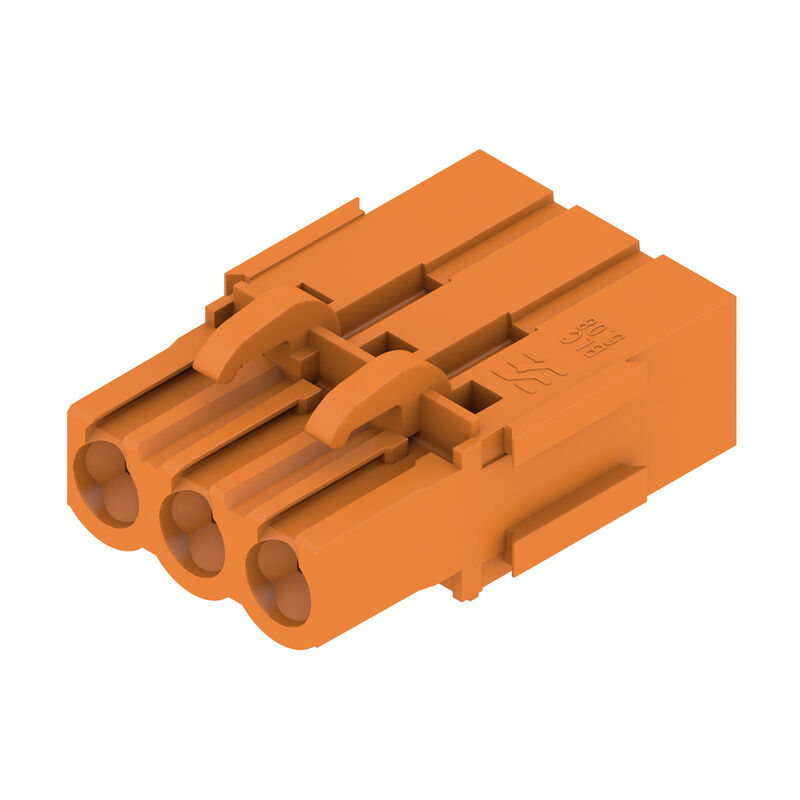

Produktillustration
BLC 5.08/03/180BR OR BX
Dimensional drawing
BLC 5.08/03/180BR OR BX
Graph

BLC 5.08/03/180BR OR BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 3, 180°, Crimpanslutning, Anslutningsområde, max. : 2.5 mm², Box

Produkt-ID 1649380000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Аксессуары 12 Сопрягаемые детали 39 İlgili ürünler 23
Godkännanden Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt System Parameters Materialdata Anslutningsbara ledare Номинальные характеристики по IEC Номинальные характеристики по CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 3, 180°, Crimpanslutning, Anslutningsområde, max. : 2.5 mm², Box
Заказ №
1649380000
Тип
BLC 5.08/03/180BR OR BX
GTIN (EAN)
4008190294489
Кол.
100 items
Produktparametrar
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Förpackning
Box

Размеры и массы

Głębokość
24,5 mm
Глубина (дюймов)
0,965 inch
Высота
10,1 mm
Bygghöjd (tum)
0,398 inch
Szerokość
17,24 mm
Byggbredd (tum)
0,679 inch
Масса нетто
2,18 g

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System Parameters

Rodzina produktów
OMNIMATE Signal – serie BL/SL 5.08
Rodzaj przyłącza
Fältanslutning
Metoda wykonywania złącz
Crimpanslutning
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Kierunek odejścia przewodu
180°
Antal poler
3
L1 in mm
10,16 mm
L1 w calach
0,4 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
2,5 mm²
Защита от прикосновения согласно DIN VDE 57 106
fingersäker
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Ja
Avisoleringslängd
5 mm
Stickcykler
25
Max. instickskraft/pol
8,5 N
Max. dragkraft/pol
6,5 N

Materialdata

Изоляционный материал
PBT GF
Цветовой код
orange
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Материал контакта
Cu-legering
Структура слоев штепсельного контакта
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Диапазон зажима, мин.
0,22 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
Текст ссылки
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
21 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
14,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
18 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
12,5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 120 A

Номинальные характеристики по CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
12400-374
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

opakowanie
Box
Długość VPE
130 mm
Szerokość VPE
105 mm
Wysokość VPE
66 mm

Typprovningar

Test: wytrzymałość znaczników
  • Standard:
    utkast DIN VDE 0627 avsnitt 6.2.2 / 09.91, DIN IEC 512 del 7 avsnitt 5 / 05.94
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd

Viktig hänvisningstext

Соответствие IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Примечания

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• märkarea är beroende på den använda crimpkontakten
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
