BLF 5.00HC/22/180 SN BK BX

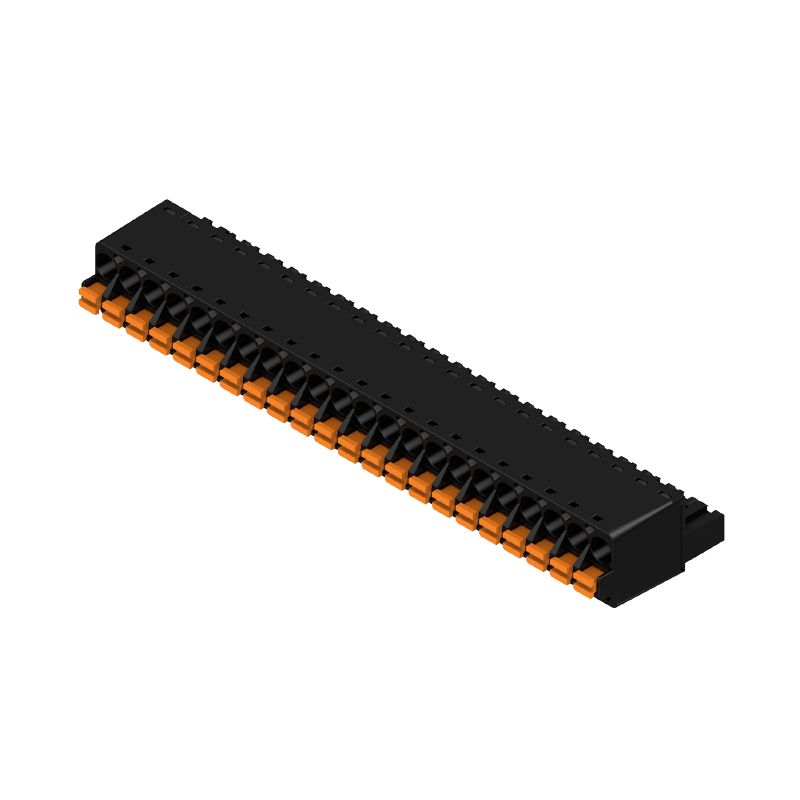

Product image
BLF 5.00HC/22/180 SN BK BX
Product image
BLF 5.00HC/22/180 SN BK BX
Dimensional drawing
BLF 5.00HC/22/180 SN BK BX
Graph
BLF 5.00HC/22/180 SN BK BX
Graph
  • Páratlan funkcionalitás
  • Rendkívüli rezgésállóság
BLF 5.00HC/22/180 SN BK BX
A termék előnyei
  • Páratlan funkcionalitás
  • Rendkívüli rezgésállóság
BLF 5.00HC/22/180 SN BK BX
A termék előnyei
  • Teljes körű biztonság
  • Nemesacél kalickás ház
BLF 5.00HC/22/180 SN BK BX
A termék előnyei
  • Költséghatékony vezetékezés
  • Gyors és intuitív
BLF 5.00HC/22/180 SN BK BX
A termék előnyei
  • Szerszám nélküli csatlakoztatás
  • Többféle felerősítési lehetőség

BLF 5.00HC/22/180 SN BK BX

Ez a termék már nem elérhető.

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 22, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz

Produkt-ID 1211850000
Veri sayfasını indir Mérnöki támogatás Termékletöltések
Tartozékok 2 Ellendarabok 2 Kapcsolódó termékek 26
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.00 mm, Pólusszám: 22, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz
Rendelési szám
1211850000
Típus
BLF 5.00HC/22/180 SN BK BX
GTIN (EAN)
4032248993369
Ilość
12 Darab
Termékadatok
IEC: 400 V / 23 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Csomagolás
Doboz
Szállítás állapota
Kifutott
Sista orderdatum
/Date(1793401200000)/

Méretek és tömegek

Mélység
27,6 mm
Глубина (дюймов)
1,087 inch
Magasság
14,2 mm
Magasság (coll)
0,559 inch
Szélesség
110 mm
Szélesség (coll)
4,331 inch
Масса нетто
39,5 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Ślad węglowy produktu
  • Bölcsőtől a kapuig:
    2,934 kg CO2 eq.

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.00
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
PUSH IN aktuátorral
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Vezeték kimeneti irány
180°
Pólusszám
22
L1, mm
105 mm
L1, inch
4,137 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
Kézfejjel történő megérintéstől védett
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
10 mm
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5,5 N

Anyagjellemzők

Szigetelőanyag
PBT
Szín
fekete
Färg manöverelement
narancssárga
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
3,31 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,0 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025870000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004050000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025860000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0542500000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9019100000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0282800000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0186500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0635100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004080000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
23 A
정격 전류, 최대 극 수(Tu=20°C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 12
Vezeték keresztmetszet, AWG, max.
AWG 26
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
338 mm
VPE szélesség
130 mm
VPE magasság
33 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    IEC 61984 szabvány, 6.2 és 7.3.2 / 10.08 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    IEC 61984 szabvány, 6.3 és 6.9.1 / 10.08 szakasz, IEC 60512-13-5 / 02.06
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 06.07 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A tesztpont csak potenciálelvételi pontként használható.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
