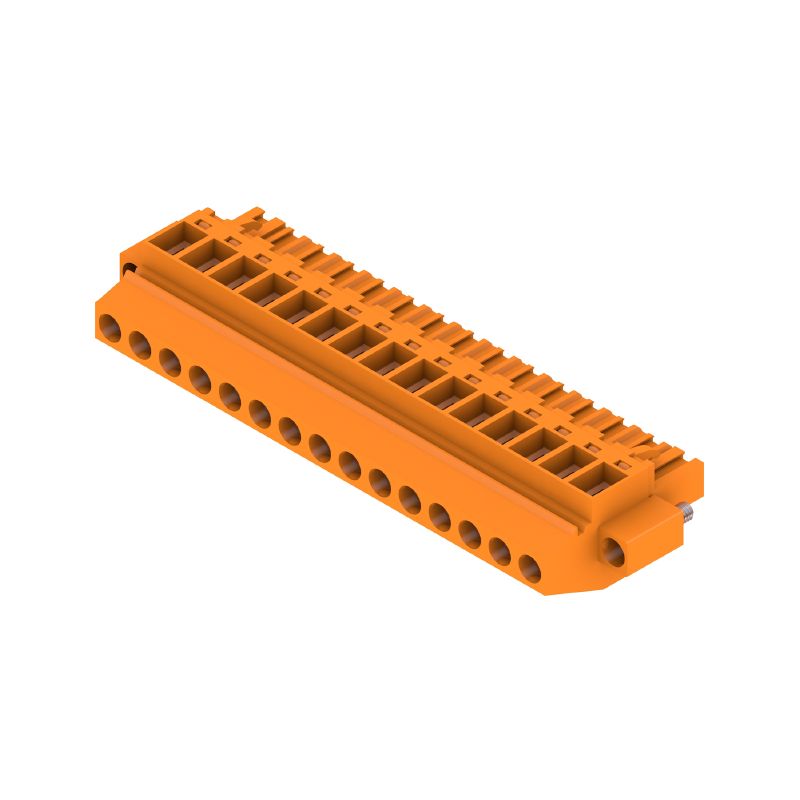

BLZP 5.08HC/15/90F SN OR BX
Illustration du produit
BLZP 5.08HC/15/90F SN OR BX
Illustration du produit
BLZP 5.08HC/15/90F SN OR BX
Dimensional drawing

BLZP 5.08HC/15/90F SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 15, 90°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte

Référence produit 1949930000
Fiche technique Soporte técnico Descargas de productos
Accessoires 6 Est un accessoire de 14 Pièces opposées 7 Autres produits de la même gamme 33
Godkännanden Informations générales de commande Mått och vikter Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Dane znamionowe wg IEC Märkdata enligt CSA Données nominales selon UL 1059 Packaging Contrôles de type Note importante Classifications

Godkännanden

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Informations générales de commande

Változat
Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 15, 90°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte
Rendelési szám
1949930000
Típus
BLZP 5.08HC/15/90F SN OR BX
GTIN (EAN)
4032248627868
Ilość
18 Pièce
Indices de produit
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Emballage
Boîte

Mått och vikter

Mélység
27,1 mm
Głębokość (cale)
1,067 inch
Magasság
14,1 mm
Hauteur (pouces)
0,555 inch
Szélesség
86 mm
Largeur (pouces)
3,386 inch
Masa netto
28,44 g

Conformité environnementale du produit

RoHS megfelelőségi állapot
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Ślad węglowy produktu
  • Du berceau à la porte:
    0.438 kg CO2 eq.

Paramètres système

Termékcsalád
OMNIMATE Signal - série BL/SL 5.08
Csatlakozás típusa
Raccordement installation
Vezetékcsatlakozás-technika
Raccordement vissé
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Vezeték kimeneti irány
90°
Pólusszám
15
L1, mm
71,12 mm
L1, inch
2,8 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
4 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
protection doigt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Oui
Długość odizolowania
7 mm
Vis de serrage
M 2,5
Lame de tournevis
0,6 x 3,5
PH 1
PZ 1
Norme lame de tournevis
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
10 N
Force d'extraction/pôle, max.
9 N
Couple de serrage
  • Type de couple:
    Raccordement des conducteurs
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Données des matériaux

Szigetelőanyag
PBT
Szín
Orange
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Érintkező anyaga
Alliage de cuivre
Érintkező felület
étamé
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn étamé à chaud
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Conducteurs indiqués pour raccordement

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
4 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
4 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
  • Section pour le raccordement du conducteur:
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        7 mm
    • Embout recommandé:
      0372700000
  • Section pour le raccordement du conducteur:
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        7 mm
    • Embout recommandé:
      0373000000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9019160000
Hivatkozási szöveg
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
23 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Märkdata enligt CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (D felhasználási csoport / CSA)
20 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packaging

Csomagolás
Box
VPE hosszúság
348 mm
VPE szélesség
135 mm
VPE magasság
32 mm

Contrôles de type

Teszt: Jelölések tartóssága
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, tension nominale, section nominale, type de matériau
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Norme:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Teszt: Rögzíthető keresztmetszet
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite
Kihúzási vizsgálat
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥60 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U4.0
    • Type de conducteur et section du conducteur:
      H07V-K4.0
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Megjegyzések

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
