속성
| 버전 | 다충 모듈형 단자대, 스크류 결선, 베이지색/노란색, 4 mm², 24 V, 24 V, 결선 수: 4, 레벨 수: 2, TS 32, V-2, PA 66 |
| 주문 번호 | 0210160000 |

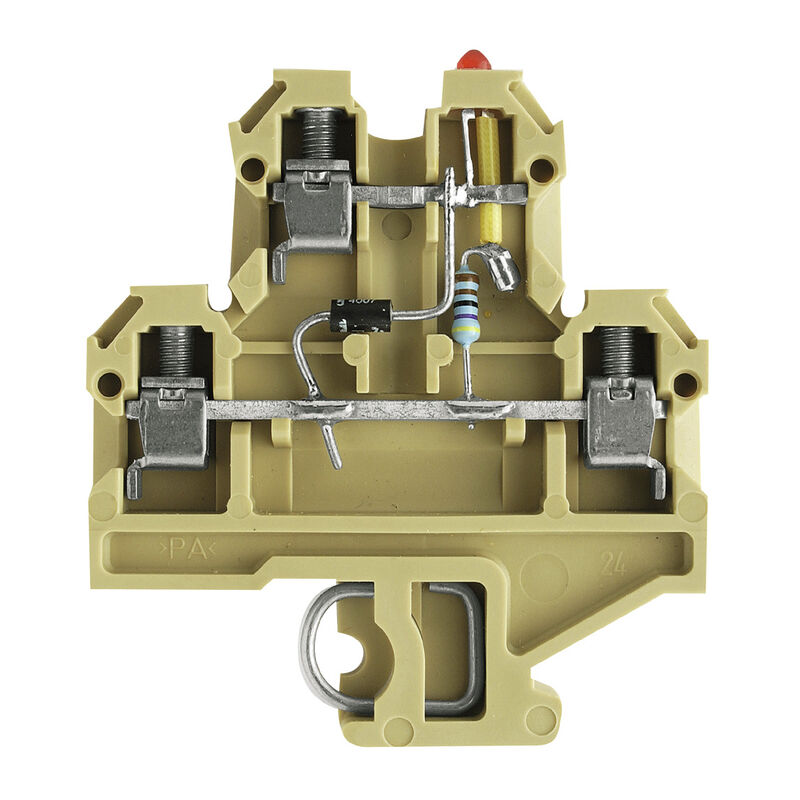

| 유형 | DK 4/32 LD ROT 24VDC |
| GTIN(EAN) | 4008190020736 |
| 수량 | 25 items |
| 깊이 | 56.5 mm |
| 깊이 (인치) | 2.224 inch |
| 높이 | 50 mm |
| 높이 (인치) | 1.968 inch |
| 너비 | 6 mm |
| 폭 (인치) | 0.236 inch |
| 순중량 | 11.37 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| 재질 | PA 66 |
| 컬러 코드 | 베이지색/노란색 |
| UL 94 가연성 등급 | V-2 |
| 버전 |
스크류 결선
LED 포함 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 2 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 예 |
| PE 결선 | 아니요 |
| 레일 | TS 32 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 직접 장착 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 아니요 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| DMS 전기 스크류드라이버 사용 토크 레벨 | 2 |
| IEC 60947-1 규격 게이지 | A3 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 결선 단면적, 꼬임, 최대 | 4 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 4 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 스크류 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 조임 토크, 최대 | 1 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 클램프 범위, 최대 | 4 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 스크류 | M 3 |
| 탈피 길이 | 9 mm |
| TS 32 오프셋 | 25 mm |
| 디스플레이에 대한 작동 전압, 최대. | 24 V |
| 디스플레이에 대한 작동 전압, 최소. | 24 V |
| 전류 | 5 mA |
| 표시기 요소 | 빨간색 |
| 표시기에 대한 전압 유형 | DC |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 레일 | TS 32 |
| 설치 권고 | 직접 장착 |
| 표준 규격 | IEC 60947-7-1 |
| 정격 단면적 | 4 mm² |
| 정격 전압 | 24 V |
| 정격 DC 전압 | 24 V |
| 정격 전류 | 10 A |
| 최대 와이어에서 전류 | 10 A |
| 표준 규격 | IEC 60947-7-1 |
| IEC 60947-7-x에 따른 체적 저항률 | 1 mΩ |
| 정격 임펄스 내전압 | 1 kV |
| IEC 60947-7-x 규격 전력 손실 | 1.02 W |
| 오염 심각도 | 3 |
| 승인/인증/적합성 문서 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36418)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0210160000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| 인증 |   |
| ROHS | 준수 |
