속성

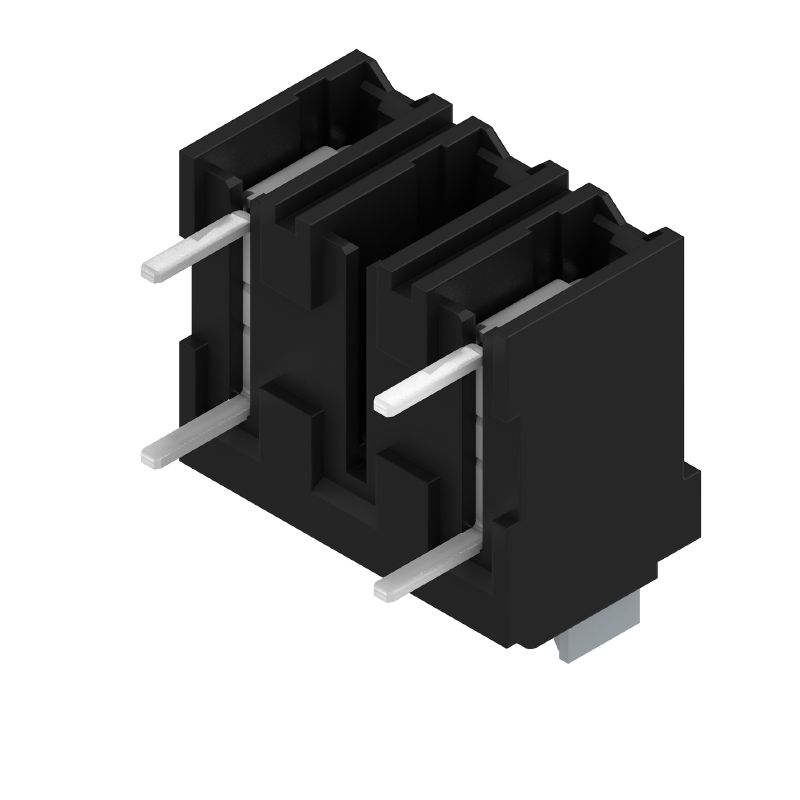

| 버전 | PCB 단자대, 5.08 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 3.5 mm, 검정, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², Tube |
| 주문 번호 | 2738750000 |
| 유형 | LSF-SMT 5.08/03/90 3.5SN BK TU SO |
| GTIN(EAN) | 4050118828504 |
| 수량 | 38 items |
| 제품 데이터 |
IEC: 630 V / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| 패키징 | Tube |
| 깊이 | 14.75 mm |
| 깊이 (인치) | 0.581 inch |
| 높이 | 12 mm |
| 높이 (인치) | 0.472 inch |
| 가장 낮은 버전의 높이 | 8.5 mm |
| 너비 | 14.36 mm |
| 폭 (인치) | 0.565 inch |
| 순중량 | 1.84 g |
| 연속 작동 온도, 최대 | 120 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 시그널 - 시리즈 LSF |
| 와이어 결선 방식 | 액추에이터 탑재 PUSH IN |
| PCB에 장착 | THT/THR 용접 결선 |
| 도체 아웃렛 방향 | 90° |
| 피치(mm)(P) | 5.08 mm |
| 피치(인치)(P) | 0.2 " |
| 극 수 | 3 |
| 핀 시리즈 수량 | 1 |
| 행 수 | 1 |
| 솔더 핀 길이(l) | 3.5 mm |
| 솔더핀 크기 | 0.35 x 0.8 mm |
| L1(mm) | 10.16 mm |
| L1(인치) | 0.4 " |
| 보호 등급 |
IP30
완전하게 마운트된 경우 |
| 절연재 | LCP GF |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 용접 결선의 레이어 구조 | 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 1.5 mm² |
| 단선, 최소 H05(07) V-U | 0.2 mm² |
| 단선, 최대 H05(07) V-U | 1.5 mm² |
| 연선, 최소 H05(07) V-K | 0.2 mm² |
| 연선, 최대 H05(07) V-K | 1.5 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.25 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 0.75 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.25 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 1.5 mm² |
| 클램프형 도체 |
|
| 참조 텍스트 |
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다 |
| 정격 전류, 최대 극 수(Tu=20°C) | 17.5 A |
| 정격 전류, 극 수(Tu=40°C) | 17.5 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 630 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 630 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 6 kV |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 200039-1664286 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전압(사용 그룹 D / CSA) | 300 V |
| 정격 전류(사용 그룹 B / CSA) | 10 A |
| 정격 전류(사용 그룹 D / CSA) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 14 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(cURus) | CURUS |
| 인증 번호(cURus) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 12 A |
| 정격 전류(사용 그룹 D / UL 1059) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 14 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 패키징 | Tube |
| VPE 길이 | 557 mm |
| VPE 폭 | 21 mm |
| VPE 높이 | 15 mm |
| 테스트: 표시 내구성 |
|
| 테스트: 클램프 사용 가능한 단면 |
|
| 컨덕터의 손상 및 의도치 않은 느슨해짐 테스트 |
|
| 풀아웃 테스트 |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_223854) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2738750000) |
| 제품 변경 통지 |
[Capacity expansion of LSF-SMT stamping tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_293372)
[Kapazitätserweiterung der Stanzwerkzeuge LSF-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_293373) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 백서 표면 장착 기술 | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
