속성
| 버전 | 내장 플러그, M8, 장착 나사산: M10, 극 수: 8, 가닥/케이블 길이: |
| 주문 번호 | 2423370000 |
| 유형 | SAIE-M8B-8S-H10THR |
| GTIN(EAN) | 4050118430325 |
| 수량 | 25 items |
| 순중량 | 10.08 g |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| 극 수 | 8 |
| 실드 결선 | 예 |
| 장착 나사산 | 핀: M10 / 소켓: M12 |
| 장착 높이 | 10 mm |
| 장착 유형 | 후방패널 장착 |
| 코딩 | M8 = 없음 |
| 하우징 | M8 소켓 |
| 하우징 표면 | 니켈 도금 |
| 정격 전압 | 30 V |
| 정격 전압 | 30 V |
| 정격 전류 | 1.5 A |
| 정격 전류 | 4 A (3폴, 4폴 및 5폴) / 1.5 A (8폴) |
| 온도 범위 | -30…80 °C |
| 보호 등급 | IP67 |
| 접점 표면 | Au(금) |
| 하우징 기본 재질 |
CuZn
니켈 도금 |
| 결선 나사산 | M8 |
| 조임 토크 | M8: 0.5 Nm |
| 장착 나사산 | M10 |
| 마운팅 토크 |
|
| 마운팅 토크 범위 | 0.8 Nm |
| PCB에 장착 | THT/THR 용접 결선 |
| 절연 강도 | 100 MΩ |
| 오염 심각도 | 3 (2개는 실링된 구역 내) |
| 플러그 주기 | ≥ 100 |
| 접점 재질 | 구리 합금 |
| 실링 자재 | FPM |
| 잠금 너트 재질 | 니켈 도금 CuZn |
| 플랜지 장착 하우징 재질 | 니켈 도금 CuZn |
| 그라우팅 재질 | PUR |
| 극 수 | 8 |
| 하우징 기본 재질 |
CuZn
니켈 도금 |
| 결선 나사산 | M8 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | Au(금) |
| 장착 유형 | 후방패널 장착 |
| 보호 등급 | IP67 |
| 플러그 주기 | ≥ 100 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | Au(금) |
| PCB에 장착 | THT/THR 용접 결선 |
| 극 수 | 8 |
| 보호 등급 | IP67 |
| 절연 강도 | 100 MΩ |
| 플러그 주기 | ≥ 100 |
| 핀 시리즈 수량 | 1 |

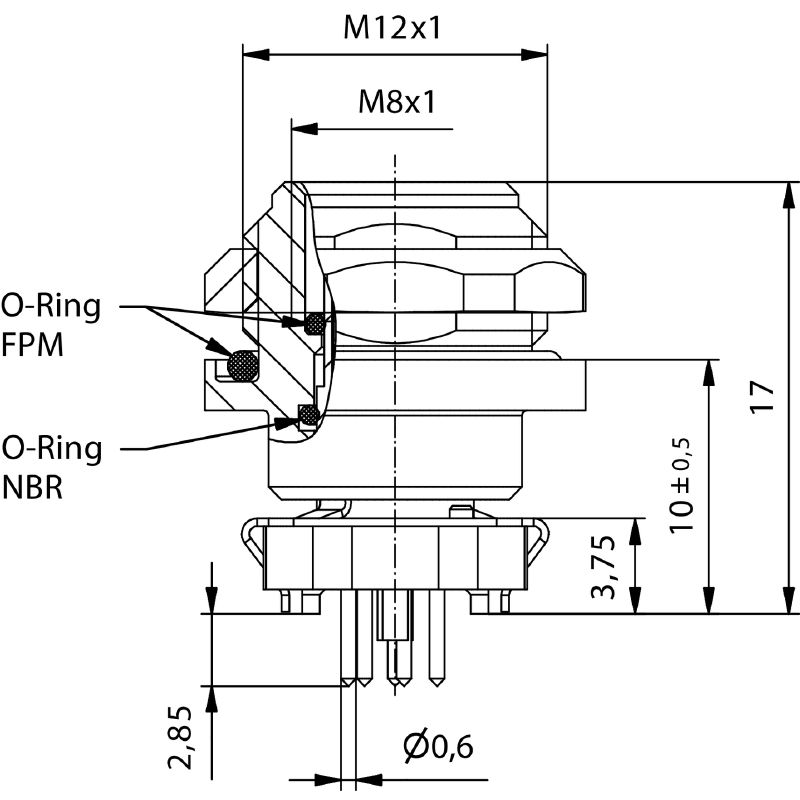

| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46016) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423370000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | 준수 |
