SDI 2CO P
Zdjęcie produktu
SDI 2CO P

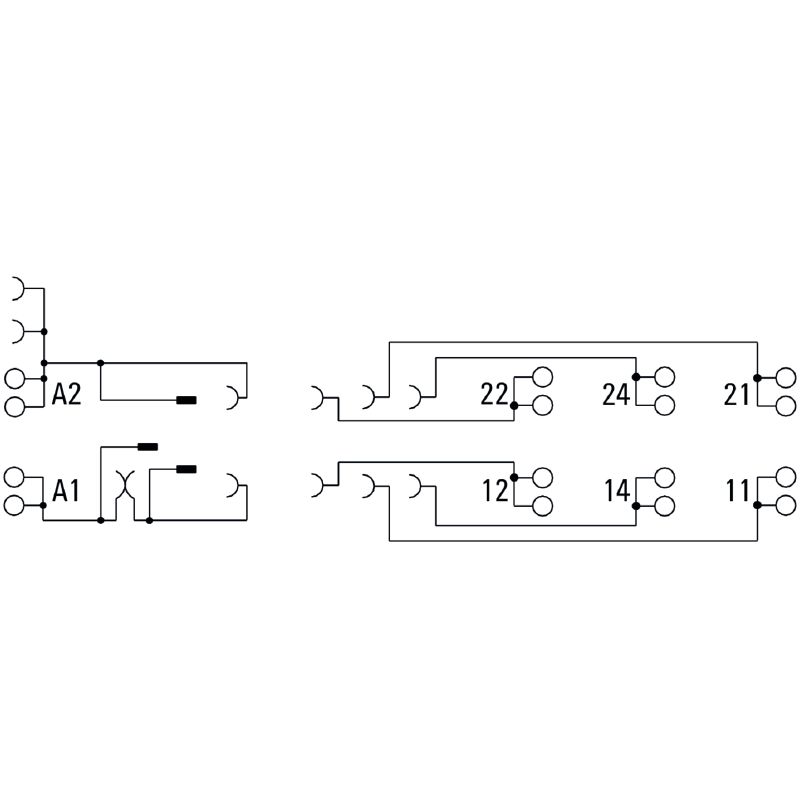

Schemat połączeń
SDI 2CO P
Rysunek wymiarowany
SDI 2CO P
Przykład zastosowania
Sposób montażu oznacznika
na gniazdach ze złączem PUSH IN (dostępna jedna szczelina)
SDI 2CO P
Pozostałe
SDI 2CO P
Pozostałe
SDI 2CO P
Pozostałe

SDI 2CO P

D-SERIES DRI, Cokół przekaźnika, Liczba styków: 2, zestyk przełączny, prąd trwały: 8 A, PUSH IN

Nr. produktu 7760056365
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 18 Jest dodatkiem 25 Jest odpowiednikiem 25 Pojedyncza część 8 Produkty pokrewne 8
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strana zátěže Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Ważna informacja Classifications

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E312083

Ogólne dane zamówieniowe

Wersja
D-SERIES DRI, Cokół przekaźnika, Liczba styków: 2, zestyk przełączny, prąd trwały: 8 A, PUSH IN
Nr zam.
7760056365
Typ
SDI 2CO P
GTIN (EAN)
6944169772290
Qty.
20 items

Wymiary i masa

Głębokość
42,7 mm
Głębokość (cale)
1,681 inch
Wysokość
102,1 mm
Výška (v palcích)
4,02 inch
Szerokość
15,9 mm
Szélesség (coll)
0,626 inch
Masa netto
38,72 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…55 °C
Wilgotność
5…85 %, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

dane znamionowe UL

Nr certyfikatu (cURus)
E312083

Strana zátěže

znamionowe napięcie załączające
300 V AC
Ciągły prąd
8 A
Napięcie łączeniowe AC, max.
300 V
Typ zestyku
2 zestyk przełączny

Dane ogólne

Szyna montażowa
TS 35
Barwny
czarny
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-2
  • Komponent:
    Popychacz
  • Klasa palności UL94:
    HB
  • Komponent:
    Stopa montażowa
  • Klasa palności UL94:
    HB
  • Komponent:
    Zatrzask mocujący
  • Klasa palności UL94:
    HB

Koordynacja izolacji

Napięcie znamionowe
300 V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
절연재 그룹
IIIb
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 3 мм
wytrzymałość napięciowa strona sterowania - strona obciążenia
5 kVRMS / 1min
Wytrzymałość dielektryczna sąsiadujących styków
2,5 KVeff / 1 min.
udarowe napięcie wytrzymywane
4,8 kV (1,2/50 µs)
Odporność na impulsy napięciowe przy sąsiadujących stykach
4,8 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (cURus)
E312083

Dane przyłączeniowe

Metoda wykonywania złącz
PUSH IN
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Anslutningsområde, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 26
导线最大压接面积 AWG
AWG 16
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,14 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Wielkość ostrza
0,4 x 2,5 mm

Ważna informacja

Informacje produktowe
Do tego gniazda można podłączyć tylko złącze A2 z mostkiem poprzecznym SCM/SDI P CC (nr kat. 7760056366).

Moduł zabezpieczający (filtr RC) RIM 3 110/230VAC LED o nr zam. 7760056045 nie pasuje do tego gniazda.

Classifications

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
