ZDK 2.5/LD RT/2

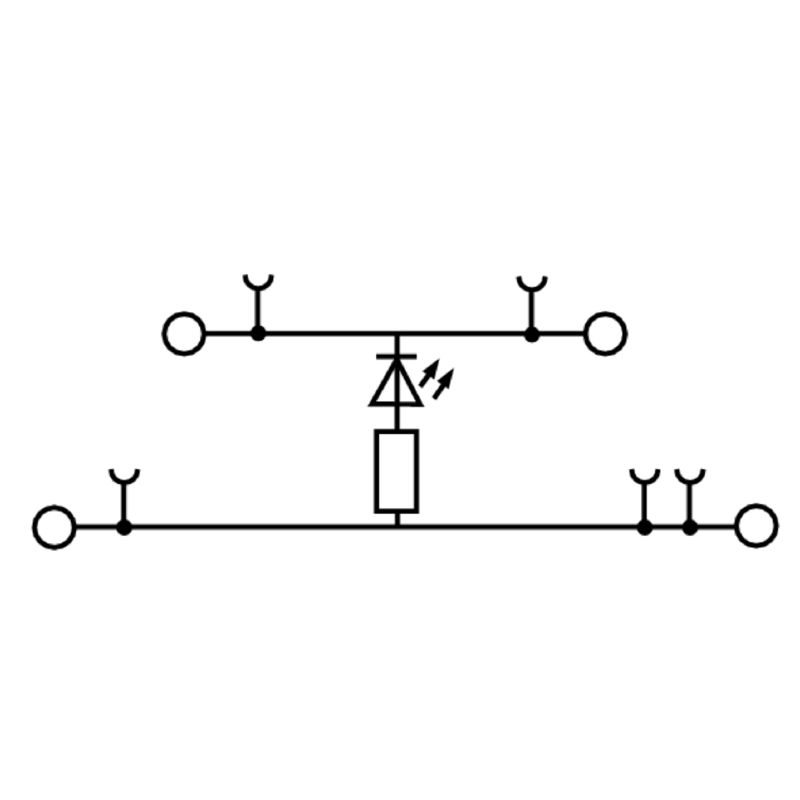

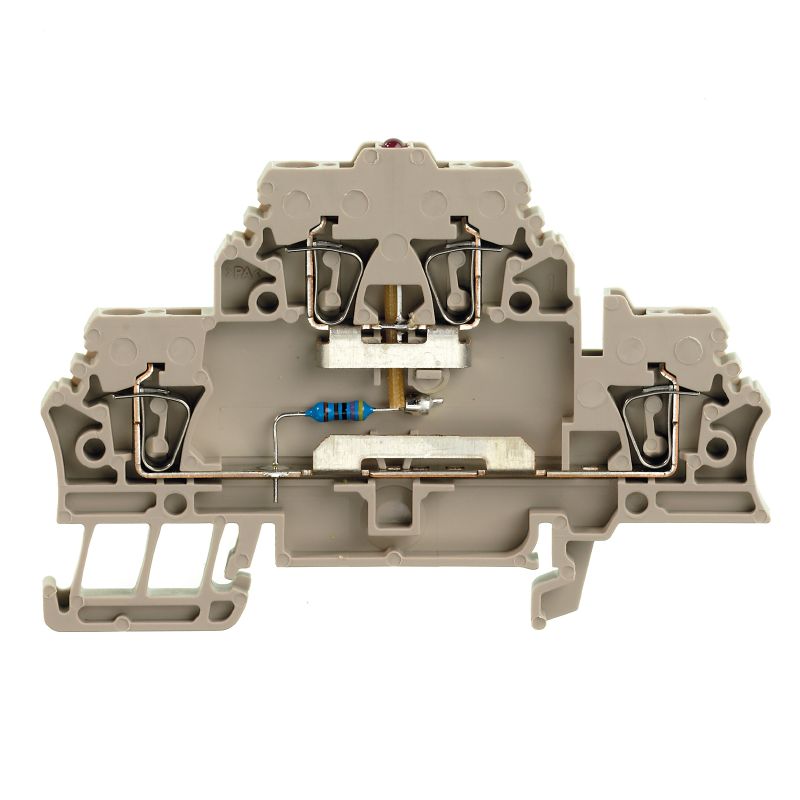

Изображение изделия
ZDK 2.5/LD RT/2

ZDK 2.5/LD RT/2

Z-серия, Клемма с электронными компонентами, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый

Ürün No. 1693940000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 33 Связанные продукты 233
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Общие сведения Расчетные данные Расчетные данные согласно UL Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Z-серия, Клемма с электронными компонентами, Расчетное сечение: 2.5 mm², Пружинное соединение, Темно-бежевый
Заказ №
1693940000
Тип
ZDK 2.5/LD RT/2
GTIN (EAN)
4008190877873
Кол.
50 Штука

Размеры и массы

Глубина
53 mm
Глубина (дюймов)
2,087 inch
Глубина с DIN-рейкой
54 mm
Высота
79,1 mm
Высота (в дюймах)
3,114 inch
Ширина
5,1 mm
Ширина (в дюймах)
0,201 inch
Масса нетто
10,92 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7cI
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Основной материал
Материал Wemid
Цветовой код
Темно-бежевый
Класс пожаростойкости UL 94
V-0

Параметры системы

Исполнение
Пружинное соединение
со светодиодом
для вставной перемычки
с одной стороны открыт
Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
2
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Да
Соединение PE
Нет
Укомплектованная монтажная рейка
TS 35
Функция N
Нет
Функция PE
Нет
Функция PEN
Нет

Дополнительные технические данные

Вид монтажа
зафиксированный
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Да
Электронный компонент
Светодиод, красный

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.
2,5 mm²
Тип соединения, дополнительное соединение
Пружинное соединение

Зажимаемые провода (расчетное соединение)

2,5 mm²
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0,05 mm²
Průřez propojení AWG, min.
AWG 26
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,05 mm²
Wire connection cross-section, solid core, min.
0,05 mm²
Вид соединения
Пружинное соединение
Вид соединения 2
Пружинное соединение
Диапазон зажима, мин.
0,05 mm²
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A2
Количество соединений
4
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Размер лезвия
0,6 x 3,5 мм
결선 단면적, 꼬임, 최대
2,5 mm²
결선 단면적, 꼬임, 최소
0,05 mm²
와이어 결선 단면적, 경질 코어 최대
2,5 mm²

Расчетные данные согласно CSA

Conductor size Field wiring max. (CSA)
12 AWG
Ledarstorlek Factory wiring min (CSA)
26 AWG
Разм. провода Заводская электропроводка, макс. (CSA)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (CSA)
26 AWG
Сертификат № (CSA)
80053378-200039

Общие сведения

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Укомплектованная монтажная рейка
TS 35

Расчетные данные

Расчетное сечение
2,5 mm²
Номинальное напряжение
24 V
Номинальное напряжение пост. тока
24 V
Номинальный ток
10 A
Ток при макс. проводнике
10 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
2,66 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Степень загрязнения
3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (UR)
14 AWG
Разм. провода Заводская электропроводка, мин. (UR)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
14 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)
26 AWG
Сертификат № (UR)
E60693

Важное примечание

Сведения об изделии
Требуется соблюдение допустимой температуры при непрерывной работе

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
