속성
버전 | 기본 연결 단자대, 텐션 클램프 결선, 2.5 mm², 800 V, 24 A, 흰색 |
주문 번호 | 1946230000 |
유형 | ZDU 2.5-2/3AN WS |
GTIN(EAN) | 4032248621194 |
수량 | 100 items |
깊이 | 43 mm |
깊이 (인치) | 1.693 inch |
DIN 레일을 포함한 깊이 | 44 mm |
높이 | 50.5 mm |
높이 (인치) | 1.988 inch |
너비 | 5.1 mm |
폭 (인치) | 0.201 inch |
순중량 | 7.12 g |
보관 온도 | -25 °C...55 °C |
작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
연속 작동 온도, 최소 | -50 °C |
연속 작동 온도, 최대 | 120 °C |
RoHS 준수 상태 | 준수, 예외 미존재 |
REACH SVHC | No SVHC above 0.1 wt% |
재질 | Wemid |
컬러 코드 | 흰색 |
UL 94 가연성 등급 | V-0 |
인증 번호(ATEX) | DEMKO16ATEX1808U |
인증 번호(IECEX) | IECEXULD16.0036U |
최대 전압(ATEX) | 550 V |
전류(ATEX) | 21 A |
와이어 단면적 최대(ATEX) | 4 mm² |
최대 전압(IECEX) | 550 V |
전류(IECEX) | 21 A |
와이어 단면적 최대(IECEX) | 4 mm² |
작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
마킹 EN 60079-7 | Ex eb II C Gb |
Ex 2014/34/EU 라벨 | II 2 G D |
버전 |
텐션 스프링 클램프 결선
플러그인 점프바용 커넥터 없는 한쪽 끝 |
엔드 커버 플레이트 필요 | 예 |
레벨 수 | 1 |
레벨당 클램프 지점 개수 | 3 |
계층당 전위 수 | 1 |
레벨 내부 교차 결선 | 아니요 |
PE 결선 | 아니요 |
레일 | TS 35 |
개방측 | 오른쪽 |
유사 단자대 수 | 1 |
장착 유형 | 스냅온 |
폭발 테스트 버전 | 예 |
결선 유형, 추가 결선 | 액추에이터 채용 텐션 클램프 결선 |
IEC 60947-1 규격 게이지 | A2 |
결선 단면규격 AWG, 최대 | AWG 12 |
결선 단면규격 AWG, 최소 | AWG 26 |
결선 단면적, 꼬임, 최대 | 0.5 mm² |
결선 단면적, 꼬임, 최소 | 2.5 mm² |
결선 방향 | 경사/꺾임 |
결선 수 | 3 |
결선 유형 | 텐션 클램프 결선 |
블레이드 크기 | 0.6 x 3.5 mm |
와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
와이어 결선 단면적, 경질 코어 최대 | 2.5 mm² |
와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 2.5 mm² |
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
클램프 범위, 최대 | 2.5 mm² |
클램프 범위, 최소 | 0.13 mm² |
탈피 길이 | 10 mm |
와이어 단면적 최대(CSA) | 14 AWG |
와이어 단면적 최소(CSA) | 26 AWG |
인증 번호(CSA) | 200039-1194786 |
전류 크기 C(CSA) | 23 A |
전압 크기 C(CSA) | 600 V |
TS 35 오프셋 | 25.5 mm |
결선 단면규격 AWG, 최대 | AWG 12 |
결선 단면규격 AWG, 최소 | AWG 26 |
레일 | TS 35 |
표준 규격 | IEC 60947-7-1 |
정격 단면적 | 2.5 mm² |
정격 전압 | 800 V |
정격 DC 전압 | 800 V |
정격 전류 | 24 A |
표준 규격 | IEC 60947-7-1 |
IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
정격 임펄스 내전압 | 8 kV |
IEC 60947-7-x 규격 전력 손실 | 0.77 W |
오염 심각도 | 3 |
인증 번호(cURus) | E60693 |

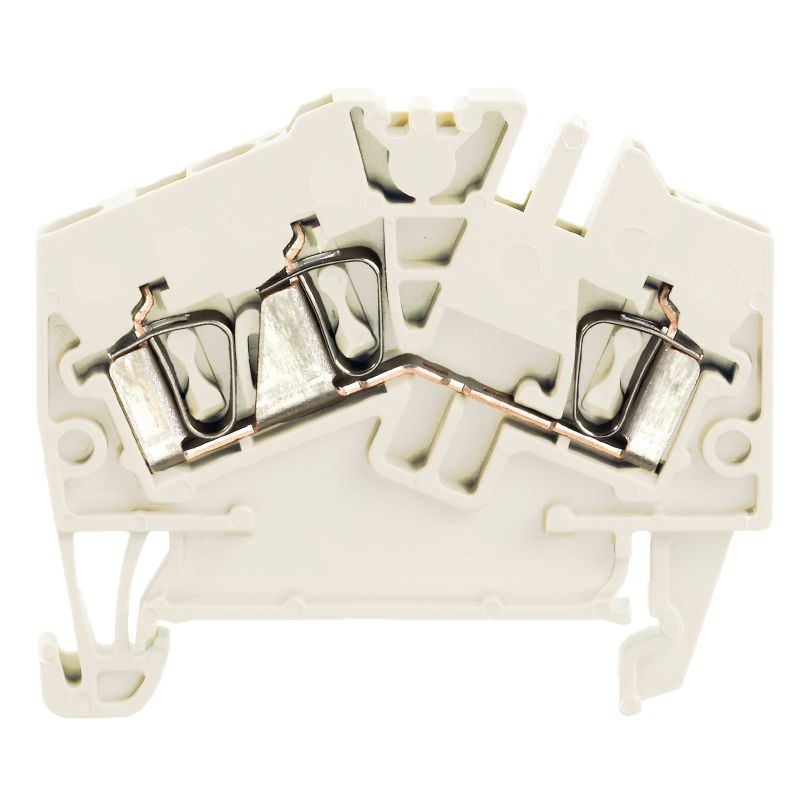

그림 제목 02 | 제품 이미지 |
이미지 부제목-02 | 그림과 유사 |
승인/인증/적합성 문서 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68539)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36814) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [17-AV4BO-0545U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318068) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211982) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1946230000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1946230000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1946230000&norm=0) |
제품 변경 통지 |
[PCN ZDU ZPE 2.5-2 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_304072)
[PCN ZDU ZPE 2.5-2 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_304073) |
사용자 문서 |
[NTI ZDU/ZPE 2.5-2/3AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85239)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
인증 | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 준수 |
UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
인증 번호(cURus) | E60693 |
인증 번호(cURusEX) | E184763 |
