BCZ 3.81/13/180LRZE SN OR BX

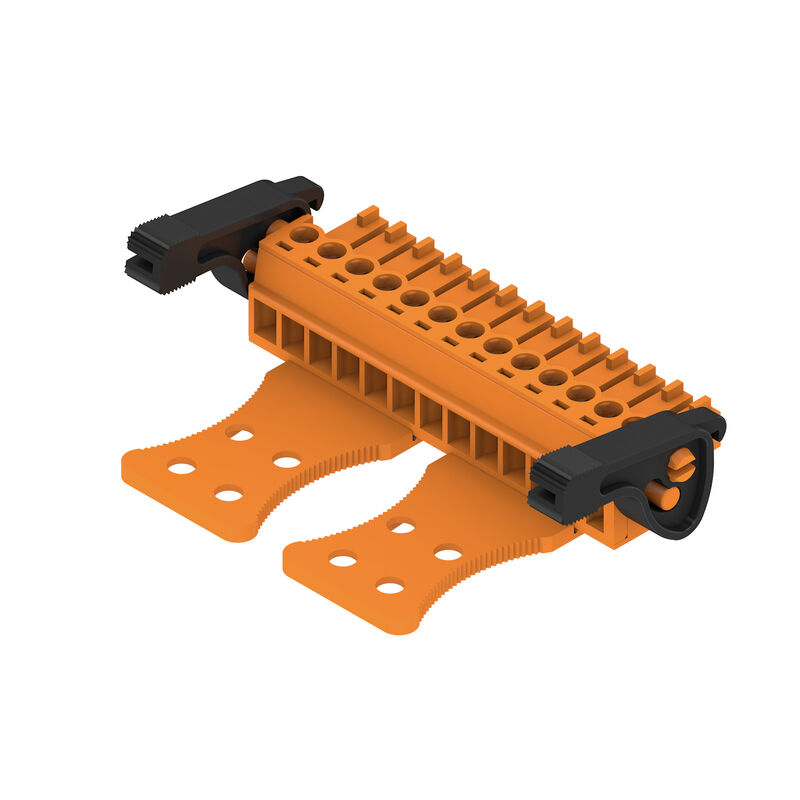

Obrázek výrobku
BCZ 3.81/13/180LRZE SN OR BX

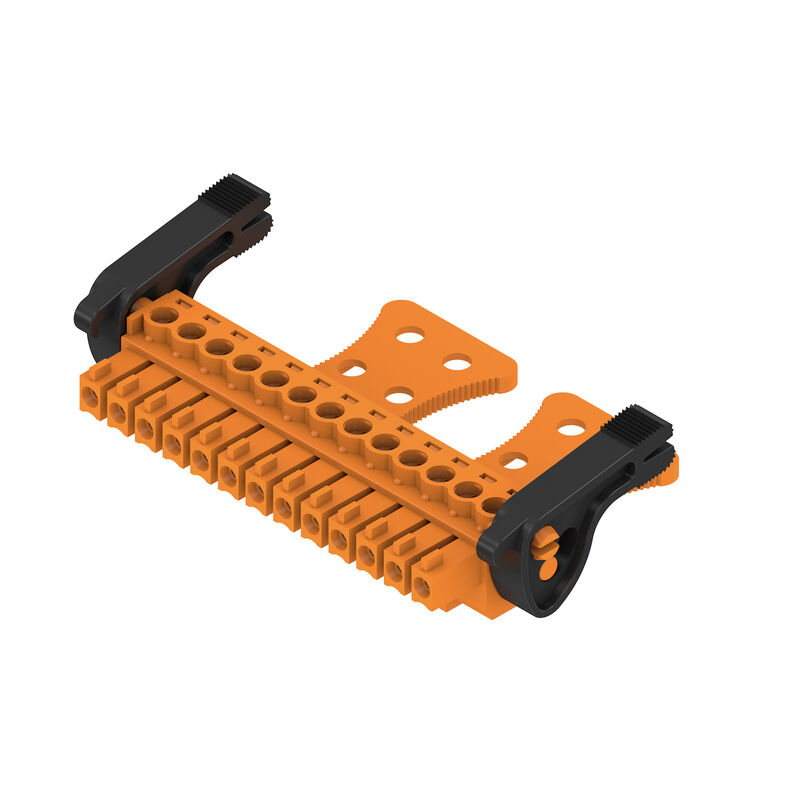

Obrázek výrobku
BCZ 3.81/13/180LRZE SN OR BX

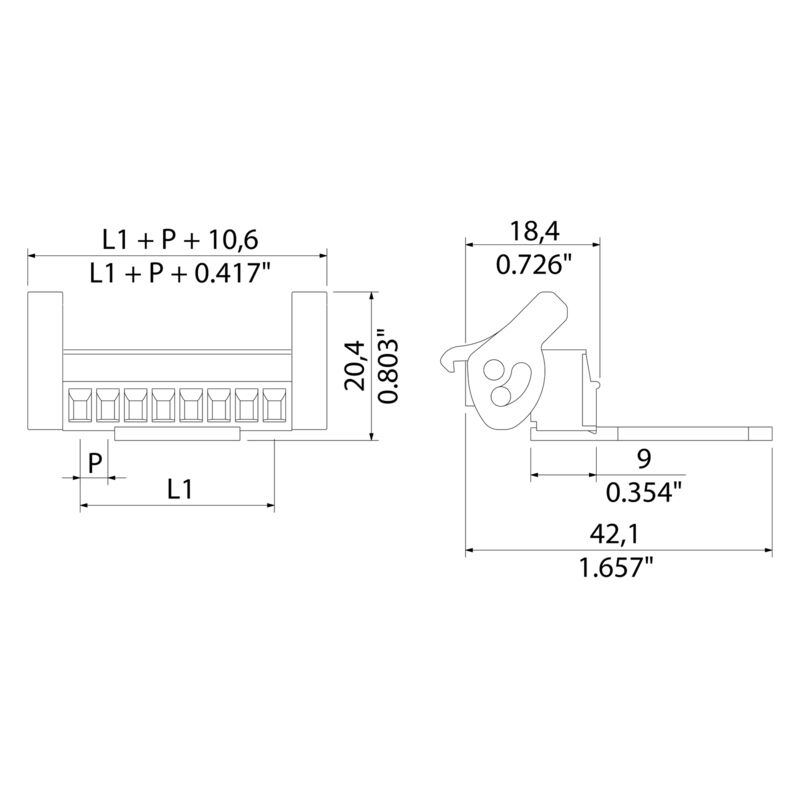

Dimensional drawing
BCZ 3.81/13/180LRZE SN OR BX
Graph
BCZ 3.81/13/180LRZE SN OR BX
Graph
BCZ 3.81/13/180LRZE SN OR BX
Graph
Product benefits

BCZ 3.81/13/180LRZE SN OR BX

Este producto pronto dejará de estar disponible.

Poslední datum objednávky: /Date(1793401200000)/

Conector para placa c.i., enchufe hembra, 3.81 mm, Número de polos: 13, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1236880000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Jmenovité údaje podle IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Imágenes del producto Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Datos generales para pedido

Wersja
Conector para placa c.i., enchufe hembra, 3.81 mm, Número de polos: 13, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 1.5 mm², Caja
Číslo objednávky
1236880000
Typ
BCZ 3.81/13/180LRZE SN OR BX
GTIN (EAN)
4050118022490
Množství
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Embalaje
Caja
Stav objednávky
Este artículo no estará disponible en el futuro.
Poslední datum objednávky
/Date(1793401200000)/

Dimensiones y pesos

Głębokość
39,75 mm
Hloubka (v palcích)
1,565 inch
Výška
17,88 mm
Altura (pulgadas)
0,704 inch
Szerokość
60,12 mm
Anchura (pulgadas)
2,367 inch
Čistá hmotnost
14,89 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Parámetros del sistema

Skupina produktů
OMNIMATE Signal - Serie BC/SC 3.81
Typ připojení
Conexión de campo
Metoda připojení vodiče
Conexión brida-tornillo
Rozteč v mm (P)
3,81 mm
Rozteč v palcích (P)
0,15 "
Směr výstupu vodiče
180°
Počet pólů
13
L1 v mm
45,72 mm
L1 v palcích
1,8 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
protección de dedos
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Sí
Délka odizolování
7 mm
Tornillo de apriete
M 2
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
7 N
Fuerza de extracción/polo, máx.
5 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm

Datos del material

Izolační materiál
PA 66 GF 30
Barevný
naranja
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 550
Grado inflamabilidad según UL 94
V-0
Materiál kontaktu
Aleación de Cu
Povrch kontaktu
estañado
Struktura vrstev kontaktu konektoru
0.5...1.5 µm Cu / 2...5 µm Sn
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Conductores aptos para conexión

Upínací rozsah, min.
0,08 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        7 mm
    • Terminal tubular recomendado:
      0372700000
Referenční text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Jmenovité údaje podle IEC

testado según la norma
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
15,2 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 76 A

Datos nominales según CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovitý proud (aplikační skupina B / CSA)
8 A
Jmenovitý proud (aplikační skupina C / CSA)
8 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 16

Datos nominales según UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 16
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Balení
Caja
Délka VPE
165 mm
Šířka VPE
118 mm
Výška VPE
46 mm

Pruebas tipo

Test: Trvanlivost značení
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, tensión nominal, sección nominal, paso, tipo de material, marcaje de homologación UL, marcaje de homologación CSA
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Test: Nezapojení (není vyměnitelnost)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Test: průřez připojitelný svorkami
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,08 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,08 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test poškození a náhodného uvolnění vodičů
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test vytažení
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 28/1
    • Tipo de conductor y sección de conductor:
      AWG 28/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado

Indicación importante

IPC shoda
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Poznámky
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
