SL 5.08HC/08/180G 3.2SN OR BX

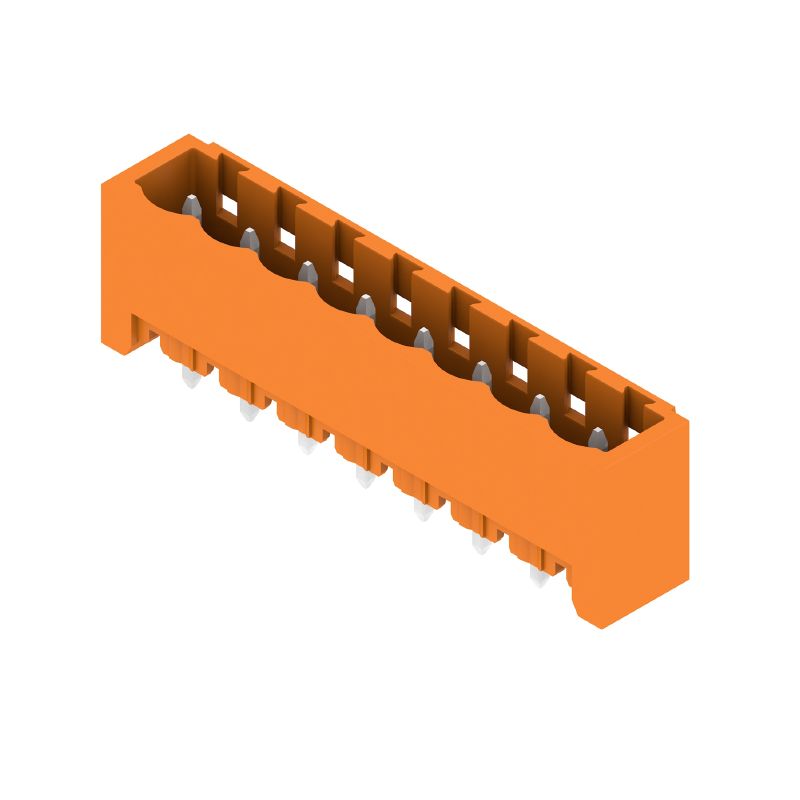

Изображение изделия
Изображение аналогичное
SL 5.08HC/08/180G 3.2SN OR BX
Изображение изделия
SL 5.08HC/08/180G 3.2SN OR BX
Изображение изделия
SL 5.08HC/08/180G 3.2SN OR BX
Dimensional drawing
SL 5.08HC/08/180G 3.2SN OR BX
Преимущество изделия
Safe power transmission
Proven properties
SL 5.08HC/08/180G 3.2SN OR BX
Graph
SL 5.08HC/08/180G 3.2SN OR BX
Graph
SL 5.08HC/08/180G 3.2SN OR BX
Graph

SL 5.08HC/08/180G 3.2SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 5.08 mm, Nombre de pôles: 8, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte

№ продукта 1146870000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является эквивалентом 22 Связанные продукты 28
Omologazioni Informations générales de commande Dimensioni e pesi Termékek környezetvédelmi megfelelősége 시스템 사양 Anyagjellemzők Rated data acc. to IEC CSA névleges adatok Номинальные характеристики по UL 1059 Csomagolás Important note Classifications

Omologazioni

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Ausfuehrung
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 5.08 mm, Nombre de pôles: 8, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte
Best.-Nr.
1146870000
Art
SL 5.08HC/08/180G 3.2SN OR BX
GTIN (EAN)
4032248932900
Qty.
50 Штука
Продуктное отношение
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Упаковка
Ящик

Dimensioni e pesi

Tiefe
8,43 mm
Depth (inches)
0,332 inch
Höhe
15,2 mm
Height (inches)
0,598 inch
Height of lowest version
12 mm
Breite
43,84 mm
Ширина (в дюймах)
1,726 inch
Nettogewicht
3,54 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétel nélkül
REACH SVHC
Нет SVHC выше 0,1 wt%
Product Carbon Footprint
  • Производственный цикл:
    0,036 kg CO2 eq.

시스템 사양

Серия изделия
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Вид соединения
Board connection
Montage auf der Leiterplatte
Соединение THT под пайку
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
180°
Количество полюсов
8
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 мм
восьмиугольный
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
35,56 mm
L1 в дюймах
1,4 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
7,5 N

Anyagjellemzők

Isolierstoff
PA GF
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≤ 600
Класс пожаростойкости UL 94
V-0
Kontaktmaterial
Сплав меди
Contact surface
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
19 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

CSA névleges adatok

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
18,5 A
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Csomagolás

Packaging
Doboz
VPE Länge
169 mm
VPE Breite
116 mm
VPE Höhe
39 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
