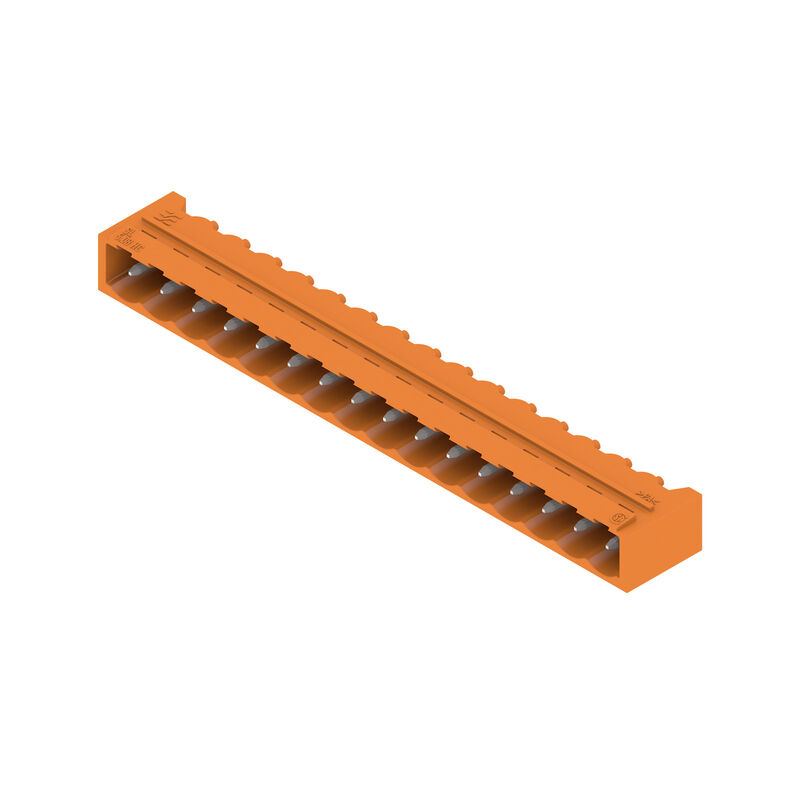

SL 5.08HC/16/90G 3.2SN OR BX
Illustration du produit
SL 5.08HC/16/90G 3.2SN OR BX
Illustration du produit
SL 5.08HC/16/90G 3.2SN OR BX
Dimensional drawing
SL 5.08HC/16/90G 3.2SN OR BX
Graph
SL 5.08HC/16/90G 3.2SN OR BX
Graph
SL 5.08HC/16/90G 3.2SN OR BX
Graph
SL 5.08HC/16/90G 3.2SN OR BX
Graph
SL 5.08HC/16/90G 3.2SN OR BX
Graph

SL 5.08HC/16/90G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 5.08 mm, Number of poles: 16, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Référence produit 1147740000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 7 Est la pièce opposée de 2 Autres produits de la même gamme 28
승인 General ordering data 치수 및 중량 환경 제품 규정 준수 Rendszerspecifikációk Anyagjellemzők Datos nominales conformes a IEC Données nominales selon CSA Données nominales selon UL 1059 패키징 Важное примечание Classifications

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, closed side, THT solder connection, 5.08 mm, Number of poles: 16, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Best.-Nr.
1147740000
Art
SL 5.08HC/16/90G 3.2SN OR BX
GTIN (EAN)
4050118051131
Qty.
50 Pièce
Indices de produit
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Emballage
Boîte

치수 및 중량

Tiefe
12 mm
Depth (inches)
0,472 inch
Höhe
11,63 mm
Bygghöjd (tum)
0,458 inch
Höjd lägstbyggande
8,43 mm
Breite
84,48 mm
Largeur (pouces)
3,326 inch
Net weight
5,526 g

환경 제품 규정 준수

RoHS-Konformitätsstatus
준수, 예외 미존재
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Product Carbon Footprint
  • Du berceau à la porte:
    0,071 kg CO2 eq.

Rendszerspecifikációk

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Przyłącze dla obwodu drukowanego
Montage auf der Leiterplatte
Raccordement soudé THT
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
90°
Polzahl
16
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
octogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,5 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 in mm
76,2 mm
L1 en pouce
3 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Codable
Oui
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
10 N
Force d'extraction/pôle, max.
7,5 N

Anyagjellemzők

Insulating material
PA GF
Farbe
pomarańczowy
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Contact surface
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn mat
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Données nominales selon CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

패키징

Verpackung
박스
VPE Länge
197 mm
VPE Breite
139 mm
VPE Höhe
39 mm

Важное примечание

IPC-Konformität
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
