Właściwości

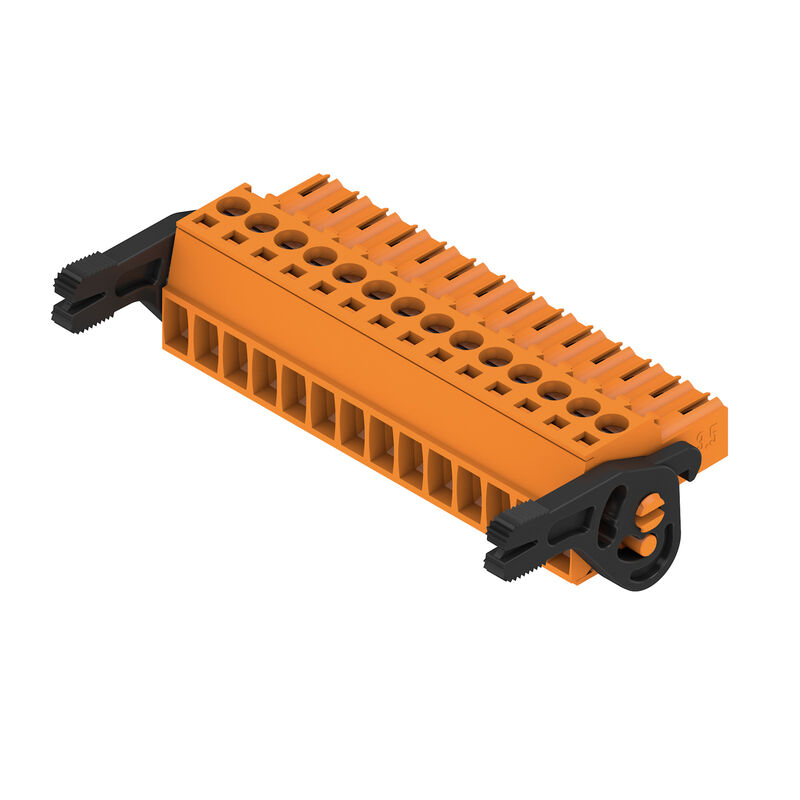

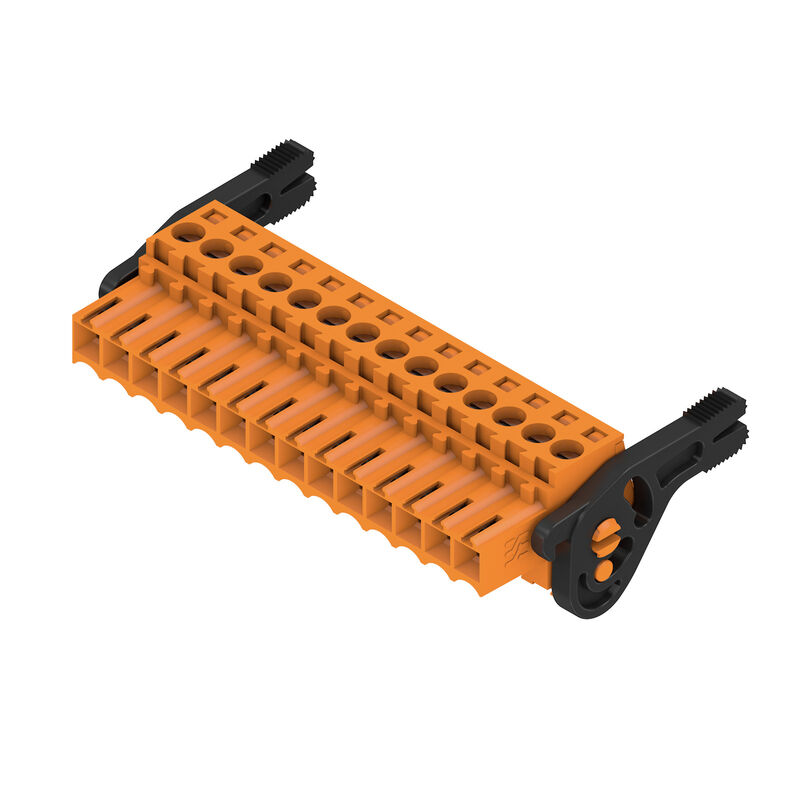

| Wersja | Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 14, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia |
| Nr zam. | 1531120000 |
| Typ | BL 3.50/14/180LR SN OR BX |
| GTIN (EAN) | 4050118336108 |
| Ilość | 30 szt. |
| parametry produktu |
IEC: 320 V / 17 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14 |
| opakowanie | skrzynia |
| Głębokość | 29,5 mm |
| Głębokość (cale) | 1,161 inch |
| Wysokość | 14,9 mm |
| Wysokość (cale) | 0,587 inch |
| Szerokość | 55,5 mm |
| Szerokość (cale) | 2,185 inch |
| Masa netto | 13,252 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Signal - seria BL/SL 3.50 |
| Rodzaj przyłącza | Przyłącze pola |
| Metoda wykonywania złącz | Przyłącze z jarzmem |
| Raster w mm (P) | 3,5 mm |
| Raster w calach (P) | 0,138 " |
| Kierunek odejścia przewodu | 180° |
| Liczba biegunów | 14 |
| L1 in mm | 45,5 mm |
| L1 w calach | 1,791 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| Przekrój pomiarowy | 1,5 mm² |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym |
| Stopień ochrony |
IP20
po całkowitym zmontowaniu |
| Rezystancja skrośna | ≤5 mΩ |
| element kodowany | Tak |
| Długość odizolowania | 6 mm |
| śruba dociskowa | M 2 |
| końcówka wkrętaka | 0,4 x 2,5 |
| końcówka wkrętaka norma | DIN 5264 |
| Cykle wpinania | 25 |
| Siła wtykania/biegun, maks. | 7 N |
| Siła ciągnięcia / biegun, maks. | 5 N |
| Moment dokręcający |
|
| Materiał izolacyjny | PBT |
| Barwny | pomarańczowy |
| Tabela kolorów (podobny) | RAL 2000 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 200 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa wtyku | 4...8 µm Sn cynowane na gorąco |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -30 °C |
| Zakres temperatur montaż, max. | 100 °C |
| Zakres zaciskania, min. | 0,08 mm² |
| Zakres zaciskania, maks. | 1,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| jednodrutowe, min. H05(07) V-U | 0,2 mm² |
| jednodrutowe, maks. H05(07) V-U | 1,5 mm² |
| cienkodrutowe, min. H05(07) V-K | 0,2 mm² |
| cienkodrutowe, maks. H05(07) V-K | 1,5 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 0,2 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 1,5 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0,2 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 1,5 mm² |
| Sprawdzian trzpieniowy EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Zaciskany przewód |
|
| Tekst referencyjny |
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 17 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 12 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 14,5 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 10 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 160 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 160 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 2,5 kV |
| odporność na zwarcia | 3 x 1s z 100 A |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 10 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Instytut (UR) | UR |
| Nr certyfikatu (UR) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 10 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 220 mm |
| Szerokość VPE | 130 mm |
| Wysokość VPE | 50 mm |
| Test: wytrzymałość znaczników |
|
| Test: nieprawidłowe połączenie (brak możliwości wymiany) |
|
| Test: przekrój zaciskowy |
|
| Test uszkodzenia i przypadkowego poluzowania przewodników |
|
| Test wyciągania |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62073) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1531120000) |
| Powiadomienie o zmianie produktu |
[PCN_2017_088_PL30X_BL_35_Lock_Release_lever_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49667)
[PCN_2017_088_PL30X_PCN_BL_35_Loeseriegel_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49668) [Change of Material LR 3.50 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102025) [Change of Material LR 3.50 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102027) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
