Właściwości
| Wersja | FPC (pusta obudowa z poliwęglanu), Pusta obudowa, Wysokość: 300 mm, Szerokość: 400 mm, Głębokość: 132 mm, tworzywo: Poliwęglan, nieobrobiony, Jasnoszary |
| Nr zam. | 9535770000 |

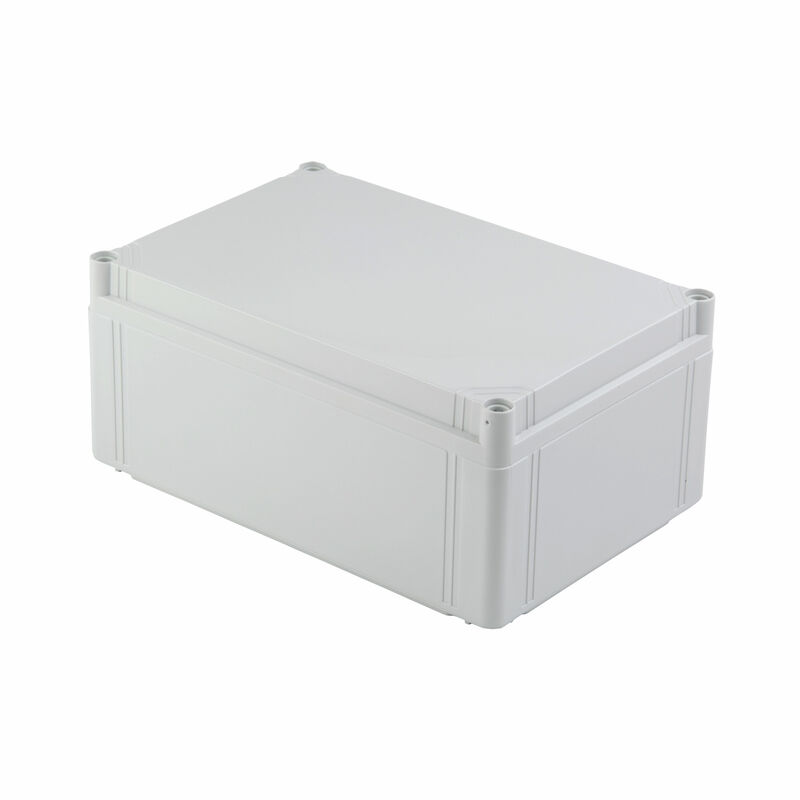

| Typ | FPC 30/40/13 7035 |
| GTIN (EAN) | 4032248009862 |
| Ilość | 1 szt. |
| Głębokość | 132 mm |
| Głębokość (cale) | 5,197 inch |
| Wysokość | 300 mm |
| Wysokość (cale) | 11,811 inch |
| Szerokość | 400 mm |
| Szerokość (cale) | 15,748 inch |
| Masa netto | 2 624 g |
| Temperatura eksploatacyjna | -50 °C...130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 38 |
| M16 | 21 |
| M20 | 12 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 2 |
| M12 | 56 |
| M16 | 30 |
| M20 | 18 |
| M25 | 12 |
| M32 | 5 |
| M40 | 4 |
| M50 | 4 |
| M63 | 3 |
| Deklaracja zgodność nr. (DoC LVD) | DE PS2420 220224 003ISS00 |
| Grubość materiału | 3,5 mm |
| liczba śrub mocujących wieko | 4 |
| materiał uszczelniający | Poliuretan |
| mocowanie do wbudowania | śrubami samotnącymi |
| mocowanie obudowy | otwory 7,5 mm |
| Mocowanie wieka | 4 poliamidowe wkręty z rowkiem krzyżowym |
| Moment dokręcania śrub wieka | 0,8 Nm |
| obszary zastosowania |
technika instalacyjna
transport przemysł opakowań budowa maszyn |
| otwór manipulacyjny szerokość | 396,5 mm |
| otwór manipulacyjny wysokość | 296,5 mm |
| Pokrywa | Tak |
| Powierzchnia | nieobrobiony |
| Płytka kołnierzowa | Nie |
| Stopień ochrony |
IP66
IP67 |
| Temperatura pracy, max. | 130 °C |
| Temperatura pracy, min. | -50 °C |
| tworzywo | Poliwęglan |
| udarność | IK08 |
| WDU 10 / ZDU 10 | 1x30 |
| WDU 16 / ZDU 16 | 1x25 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x59 |
| WDU 35 / ZDU 35 | 1x19 |
| WDU 4 / ZDU 4 | 1x49 |
| WDU 6 / ZDU 6 | 1x37 |
| WDU 10 / ZDU 10 | 3x20 |
| WDU 16 / ZDU 16 | 3x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x40 |
| WDU 35 / ZDU 35 | 3x12 |
| WDU 4 / ZDU 4 | 3x33 |
| WDU 6 / ZDU 6 | 3x25 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [DoC Declaration of Conformity LVD - FPC Empty Enclosures - DE PS2420 220224 003ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_320145) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76952) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535770000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Zgodny |
Akcesoria
-
Nr. produktu:9535990000Jedn. opak.:1 szt.
FPC (pusta obudowa z poliwęglanu), Przegub zewnętrzny, zawias, Wysokość: 40 mm, Szerokość: 50 mm, Głębokość: 16.5 mm, tworzywo: tworzywo sztuczne, Jasnoszary
-
Nr. produktu:1277220000Jedn. opak.:1 szt.
Klippon POK (pusta obudowa z poliestru), Trzpień uziemiający, inne, Wysokość: 21 mm, Szerokość: 21 mm, Głębokość: 48.7 mm, tworzywo: mosiądz
-
Nr. produktu:9535960000Jedn. opak.:1 szt.
FPC (pusta obudowa z poliwęglanu), Płytka montażowa, Płyta montażowa, Wysokość: 260 mm, Szerokość: 360 mm, Głębokość: 1.5 mm, tworzywo: blacha stalowa, ocynkowany, srebrny
-
Nr. produktu:1277250000Jedn. opak.:1 szt.
Klippon POK (pusta obudowa z poliestru), Trzpień uziemiający, inne, Wysokość: 12.3 mm, Szerokość: 12.3 mm, Głębokość: 42 mm, tworzywo: mosiądz
-
Nr. produktu:1868550000Jedn. opak.:10 szt.
DAE (element wentylujący), Element wyrównujący, proste, M 12, 10 mm, IP66, IP68, IP69K, Stal nierdzewna 1.4305 (303)
-
Nr. produktu:1868570000Jedn. opak.:10 szt.
DAE (element wentylujący), Element wyrównujący, proste, M 12, 10 mm, IP66, IP68, IP69K, poliamid 6
-
Nr. produktu:9536040000Jedn. opak.:1 szt.
FPC (pusta obudowa z poliwęglanu), Stopa montażowa, nakładki mocujące, Wysokość: 40 mm, Szerokość: 19 mm, Głębokość: 35.5 mm, tworzywo: Poliamid, Jasnoszary
-
Nr. produktu:8000037560Jedn. opak.:20 szt.
Szyna nośna, TS 35, TS 35 x 7.5, Szerokość: 365 mm, z otworem podłużnym, bez otworu podłużnego, Stal, ocynkowany, chromowany
-
Nr. produktu:8000037561Jedn. opak.:20 szt.
Szyna nośna, TS 35, TS 35 x 7.5, Szerokość: 265 mm, z otworem podłużnym, bez otworu podłużnego, Stal, ocynkowany, chromowany
-
Nr. produktu:1283440000Jedn. opak.:1 szt.
Klippon POK (pusta obudowa z poliestru), Trzpień uziemiający, inne, Wysokość: 21 mm, Szerokość: 21 mm, Głębokość: 48.7 mm, tworzywo: stal nierdzewna 1.4404 (316 L)
-
Nr. produktu:1283430000Jedn. opak.:1 szt.
Klippon POK (pusta obudowa z poliestru), Trzpień uziemiający, inne, Wysokość: 12.3 mm, Szerokość: 12.3 mm, Głębokość: 42 mm, tworzywo: stal nierdzewna 1.4404 (316 L)
