Właściwości

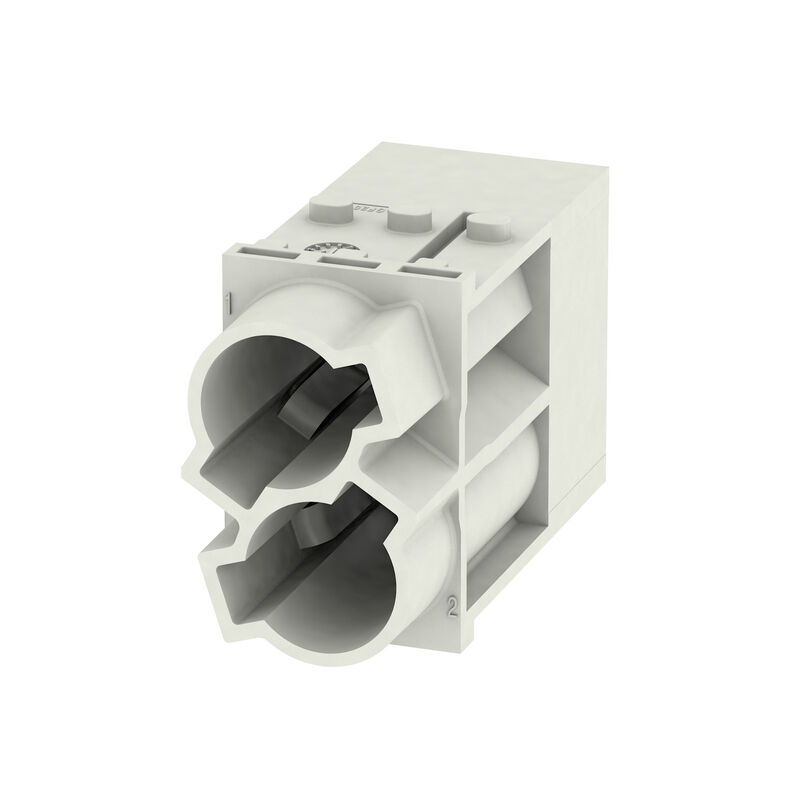

| Wersja | Moduł mocy, 1000 V, 100 A, Liczba biegunów: 2, Przyłącze zagniatane, Złącze męskie, Wymagane otwory wtykowe: 1.5 |
| Nr zam. | 1429060000 |
| Typ | HDC MHP 100 MC |
| GTIN (EAN) | 4050118233292 |
| Ilość | 1 szt. |

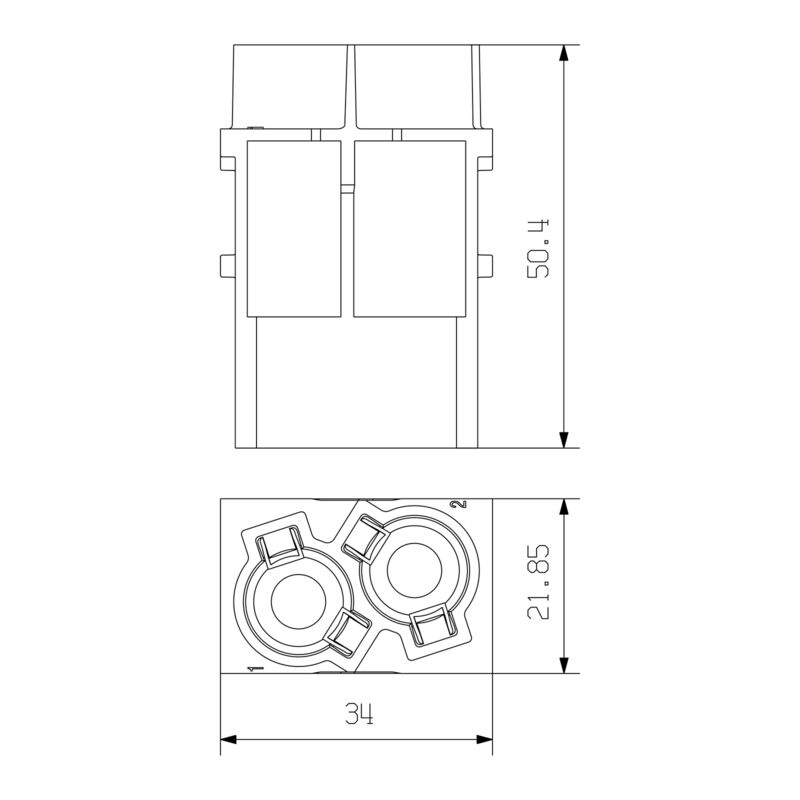

| Głębokość | 34 mm |
| Głębokość (cale) | 1,339 inch |
| Wysokość | 50,4 mm |
| Wysokość (cale) | 1,984 inch |
| Szerokość | 21,85 mm |
| Szerokość (cale) | 0,86 inch |
| Masa netto | 12,935 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 2 |
| Napięcie pomiarowe (DIN EN 61984) | 1 000 V |
| Napięcie pomiarowe według UL/CSA | 600 V |
| Prąd pomiarowy (DIN EN 61984) | 100 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan, wzmocniony włóknem szklanym |
| Typ | Złącze męskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 8 kV |
| Wymagane otwory wtykowe | 1.5 |
| Wytrzymałość izolacji | 1012 Ω |
| Rodzaj przyłącza PE | złącze śrubowe nad ramą modułu |
| Przekrój przyłącza przewodu, maks. | 35 mm² |
| Przekrój przyłącza przewodu, min. | 10 mm² |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54179) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429060000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E92202 |
