Właściwości
| Wersja | Interfejs, RS ELCO, Złącza wtykowe ELCO, 90, LM2NZF 5.08mm |
| Nr zam. | 1126880000 |

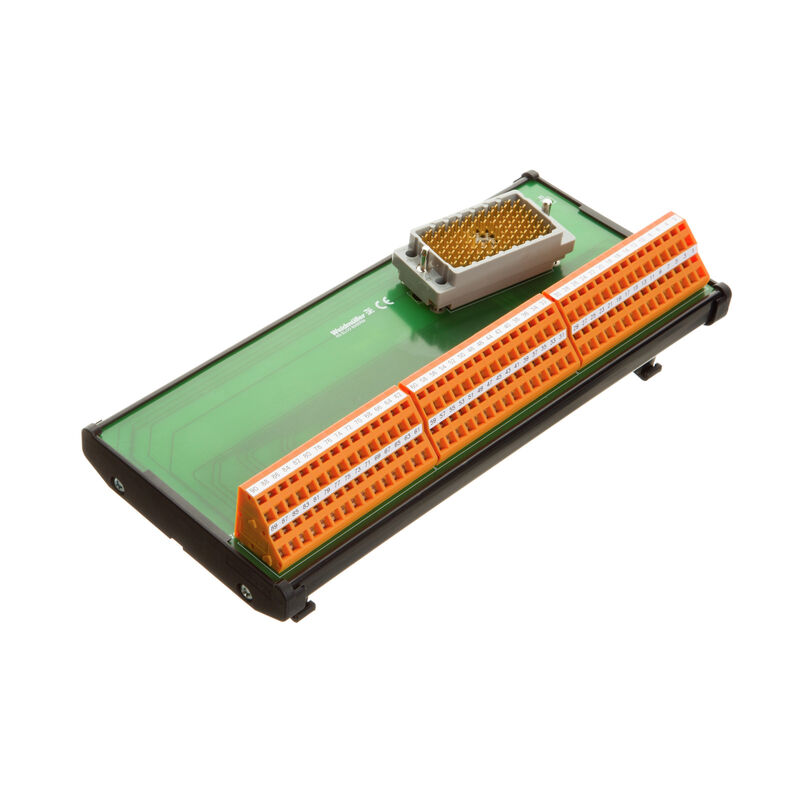

| Typ | RS ELCO 90/90LM Z |
| GTIN (EAN) | 4032248908523 |
| Ilość | 1 szt. |
| Głębokość | 76 mm |
| Głębokość (cale) | 2,992 inch |
| Wysokość | 109 mm |
| Wysokość (cale) | 4,291 inch |
| Szerokość | 242 mm |
| Szerokość (cale) | 9,528 inch |
| Masa netto | 555 g |
| Temperatura magazynowania | -40...60 °C |
| Temperatura eksploatacyjna | -25...50 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| instrukcja układu biegunów | 1 |
| liczba biegunów (strona sterownika) | Wtyk 90 bieg |
| materiał styku (strona sterownika) | stop brązu fosforowego |
| przyłącze (strona obiektu) | LM2NZF 5.08mm |
| Przyłącze (strona sterowania) | Złącza wtykowe ELCO |
| ustawienie złącza wtykowego | z lewej strony |
| napięcie nominalne | 150 V AC / 200 V DC |
| prąd znamionowy na złącze | 0,5 A |
| całkowity prąd znamionowy | 45 A |
| zgodnie z | DIN EN 50178 |
| napięcie znamionowe | < 150 V AC |
| kategoria przepięcia | II |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 2,5 kV |
| Napięcie probiercze izolacji AC | 0,8 kV |
| długość zdejmowanej izolacji | 7,5 mm |
| elastyczny z tulejką, maks. | 1,5 mm² |
| elastyczny z tulejką, min. | 0,25 mm² |
| elastyczny, maks. H05(07) V-K | 1,5 mm² |
| elastyczny, min. H05(07) V-K | 0,2 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 14 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 24 |
| obszar zacisku, maks. | 2,5 mm² |
| obszar zacisku, min. | 0,13 mm² |
| rodzaj połączenia | złącze sprężynowe |
| stały, maks. H05(07) V-U | 2,5 mm² |
| stały, min. H05(07) V-U | 0,2 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 1,5 mm² |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [K338_01_11.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35413) |
| Dokumentacja użytkownika | [Table of connections](https://mdcop.weidmueller.com/mediadelivery/asset/900_35746) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |  |
| ROHS | Zgodny |
