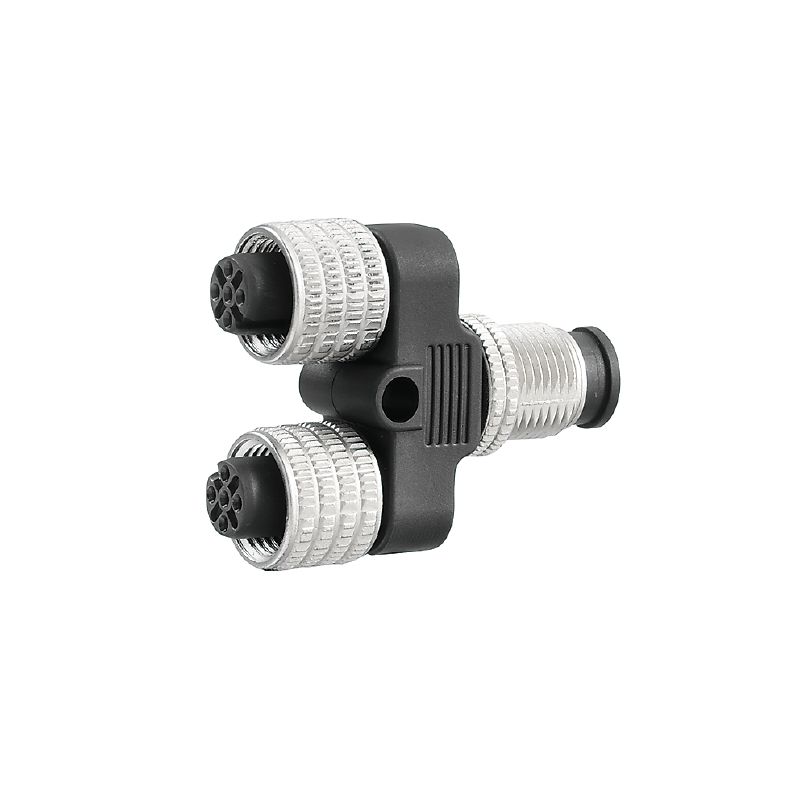

SAI-Y-5S PARA 2M12
그림과 유사
SAI-Y-5S PARA 2M12
치수 도면
SAI-Y-5S PARA 2M12
치수 도면
SAI-Y-5S PARA 2M12
배선도

SAI-Y-5S PARA 2M12

Y-plug, M12, Signal distributor

Product ID 1783430000
Gegevensblad downloaden Teknisk support
Is accessoire van 4 Verwante producten 13
Approvals General ordering data Dimensions and weights Environmental Product Compliance 결선 데이터 기술 데이터 맞춤형 플러그 커넥터 Standards 일반 데이터 Classifications

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

버전
Y-plug, M12, Signal distributor
주문 번호
1783430000
유형
SAI-Y-5S PARA 2M12
GTIN (EAN)
4032248183364
Qty.
1 items

Dimensions and weights

Net weight
20.24 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

결선 데이터

그룹 콘센트 - 플러그인 커넥터
M12 핀
단일 콘센트 1 - 플러그인 커넥터
M12 소켓
단일 콘센트 2 - 플러그인 커넥터
M12 소켓
조임 토크
M12: 0,8 - 1,2 Nm

기술 데이터 맞춤형 플러그 커넥터

공칭 전압
24 V
극 수
5
나사선 링 재질
주조 아연
보호 등급
IP67
실드 결선
No
오염 심각도
3
접점 표면
Au(금)
정격 전류
4 A
코딩
A-coded
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+90 °C

Standards

커넥터 표준
IEC 61076-2-101

일반 데이터

결선 1
M12/M12
결선 2
스크류
결선 나사산
M12
공칭 전압
24 V
극 수
5
보호 등급
IP67
실드 결선
No
오염 심각도
3
접점 재질, 소켓
CuZn
접점 재질, 핀
CuZn
접점 표면
Au(금)
정격 전류
4 A
조임 토크
0.8 Nm
컨덕터 O.D.
-
코딩
Codificación A
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+90 °C

Classifications

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
