SAIE-M8B-8S-H10THR

Wtyk montażowy, M8, Gwint montażowy: M10, Liczba biegunów: 8, Długość przewodu plecionego / kabla:

Nr. produktu 2423370000

Wersja	Wtyk montażowy, M8, Gwint montażowy: M10, Liczba biegunów: 8, Długość przewodu plecionego / kabla:
Nr zam.	2423370000
Typ	SAIE-M8B-8S-H10THR
GTIN (EAN)	4050118430325
Ilość	25 szt.

Masa netto

10,08 g

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3

Gwint montażowy	Kołek: M10 / Gniazdo: M12
kodowanie	M8 = żadna
Liczba biegunów	8
Obudowy	Złącze żeńskie M8
Powierzchnia obudowy	niklowany
Przyłącze ekranu	Tak

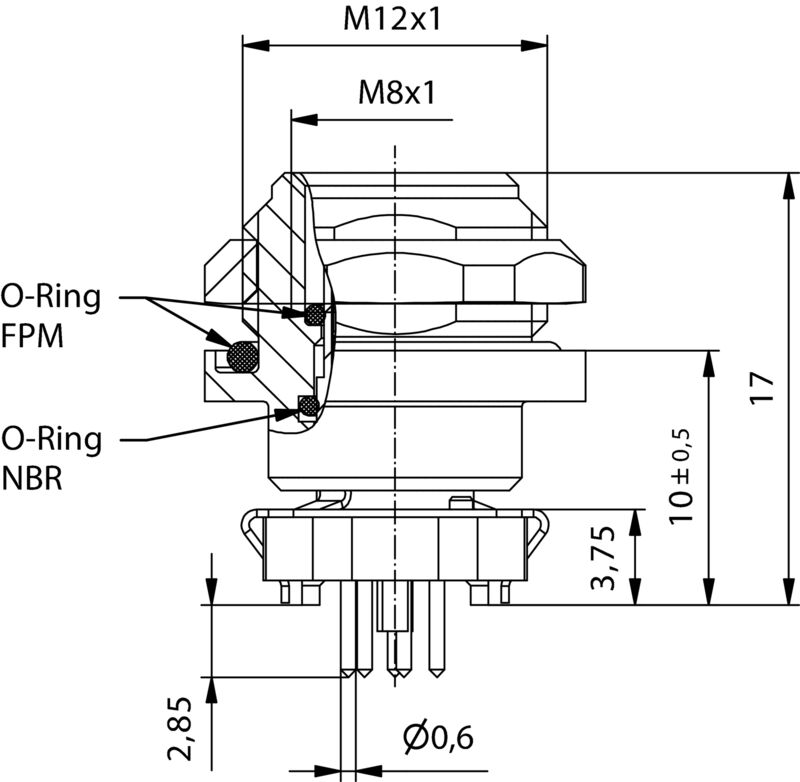

rodzaj montażu	Mocowanie na panelu tylnym
Wysokość mocowania	10 mm
napięcie znamionowe	30 V
Napięcie znamionowe	30 V
Prąd znamionowy	1,5 A
Prąd znamionowy	4 A (3-,4- oraz 5-biegunowy) / 1,5 A (8-biegunowy)
zakres temperatur	-30…80 °C
Stopień ochrony	IP67
Powierzchnia styku	Au (złoto)
Podstawowy materiał obudowy	CuZn niklowany
Ścieżka połączenia	M8
Moment dokręcający	M8: 0,5 Nm
Gwint montażowy	M10
Moment dokręcania przy montażu	maks.: 0,8 Nm
Zakres momentu dokręcania przy montażu	0.8 Nm

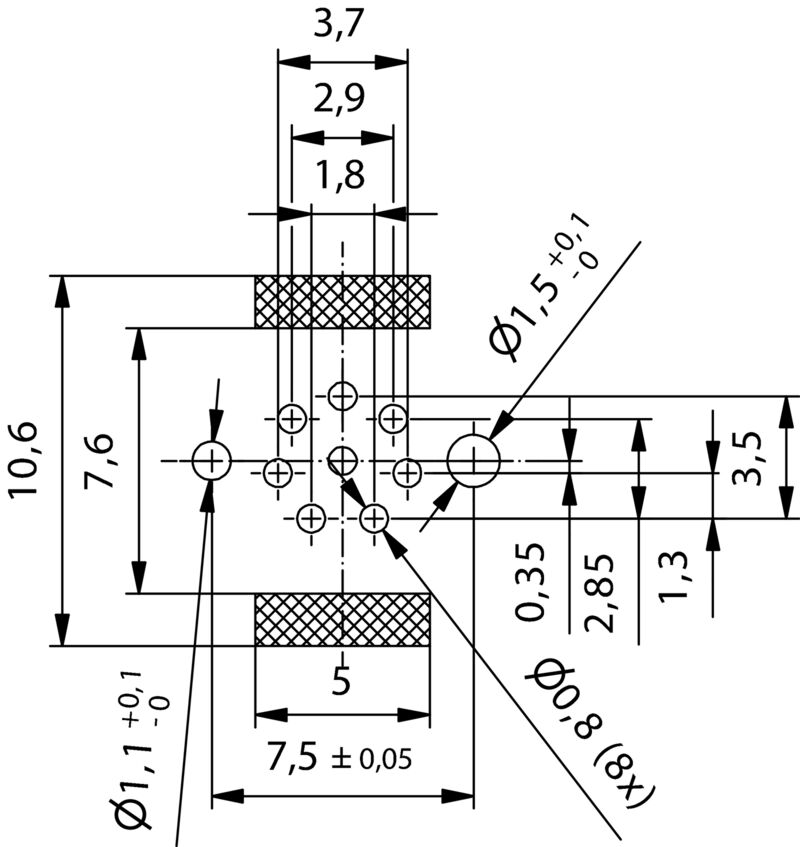

montaż na płytce drukowanej	Połączenie lutowane THT/THR
Wytrzymałość izolacji	100 MΩ
Stopień zanieczyszczenia	3 (2 w uszczelnionym obszarze)
Cykle wpinania	≥ 100
Materiał styków	Stop Cu
materiał uszczelniający	FPM
Materiał nakrętki blokującej	CuZn niklowany
Materiał obudowy montowanej kołnierzowo	CuZn niklowany
Materiał odlewu	PUR

Liczba biegunów	8
Podstawowy materiał obudowy	CuZn niklowany
Ścieżka połączenia	M8
Materiał styków	Stop Cu
Powierzchnia styku	Au (złoto)
rodzaj montażu	Mocowanie na panelu tylnym
Stopień ochrony	IP67
Cykle wpinania	≥ 100

Materiał styków	Stop Cu
Powierzchnia styku	Au (złoto)

Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46016)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423370000)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

ROHS

Zgodny
