SAIL-7/8BG-5-5.0U
SAIL-7/8BG-5-5.0U

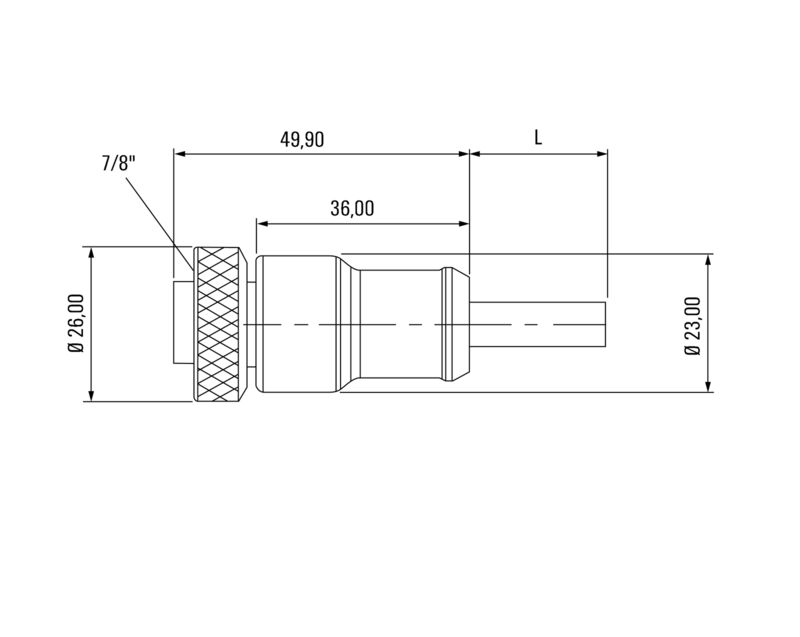

Maßzeichnung
Straight socket
SAIL-7/8BG-5-5.0U

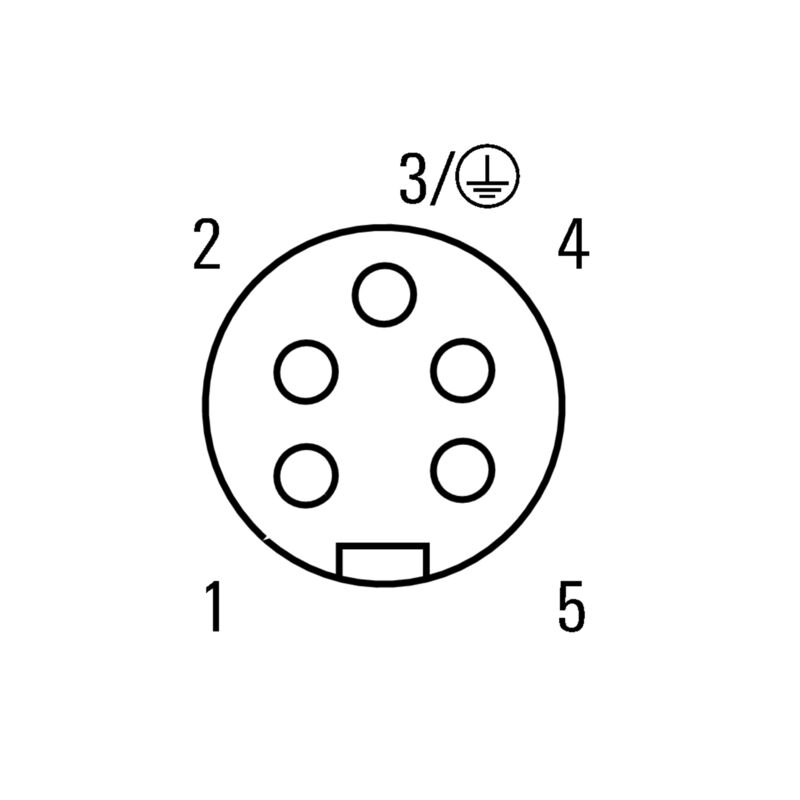

Polbild
Female
SAIL-7/8BG-5-5.0U

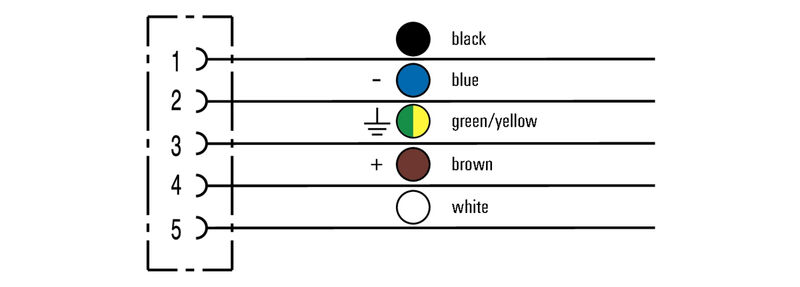

Schaltbild

SAIL-7/8BG-5-5.0U

Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 5 (4 + PE), 5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1292190500
Datenblatt herunterladen Engineering Support
Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, 7/8", Polzahl : 5 (4 + PE), 5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1292190500
Art
SAIL-7/8BG-5-5.0U
GTIN (EAN)
4050118088267
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
300 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Außendurchmesser
8.7 mm ± 0.2 mm
Bending radius, min., moving
7,5 x Kabeldurchmesser
Biegezyklen
5 Mio
Cable length
5 m
Farbcodierung
braun
weiß
blau
schwarz
grün / gelb
Funzione PE
Ja
Halogen
Nein
Idoneità all'installazione con catene portacavi
Ja
Isolering
TPM
Konfigurierbare Kabellänge
Nein
Köpeny színe
schwarz
Mantel nach UL AWM style
20234 (80 °C / 1000 V)
Mantelmaterial
PUR
Polzahl
5 (4 + PE)
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-20...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
0 °/m
차폐
Nein
코어 단면적
1,5 mm²

Allgemeine Technische Daten

Anschlussgewinde
7/8"
Ausführung
Buchse, gerade
Bemessungs-Stoßspannung
2.500 V
Bemessungsspannung (UL)
600 V
Codierung
keine
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktmaterial
CuZn
Kontaktoberfläche
Au (Gold)
LED
Nein
Material Gewindering
Zinkdruckguss
Nennspannung
300 V
Nennstrom
9 A
Schutzart
IP68
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Durchgangswiderstand
≤3 mΩ
Isolationswiderstand
108 Ω
Nennspannung
300 V
Nennstrom
9 A (4- und 5-Polig), 12 A (3-Polig)

Allgemeine Standards

Certificate no. (cULus)
E307231

Stecker links

Stecker links
7/8", IP68, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Produktbilder

Bildüberschrift-06
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
